ZHCSTP3 October 2023 BQ25176J
PRODUCTION DATA
7.3.2.1 鋰離子電池充電曲線
該器件分四個階段為鋰離子電池充電：涓流充電、預充電、恒流和恒壓。在充電周期開始時，器件會檢查電池電壓并相應地調節電流和電壓。
如果充電器在充電期間處于熱調節狀態，則實際充電電流小于編程值。在這種情況下，終止被暫時禁用，并且充電安全計時器以時鐘速率的一半進行計數。更多信息，請參閱節 7.3.2.4。

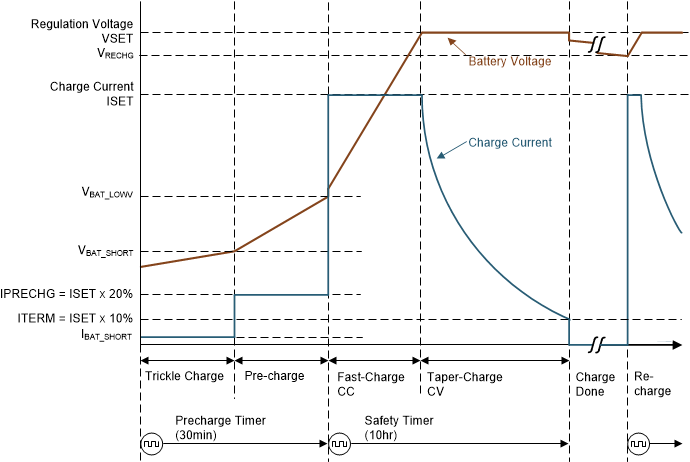

圖 7-2 電池充電曲線ZHCSTP3 October 2023 BQ25176J
PRODUCTION DATA
該器件分四個階段為鋰離子電池充電：涓流充電、預充電、恒流和恒壓。在充電周期開始時，器件會檢查電池電壓并相應地調節電流和電壓。
如果充電器在充電期間處于熱調節狀態，則實際充電電流小于編程值。在這種情況下，終止被暫時禁用，并且充電安全計時器以時鐘速率的一半進行計數。更多信息，請參閱節 7.3.2.4。
圖 7-2 電池充電曲線
