ZHCSTP3 October 2023 BQ25176J
PRODUCTION DATA
7.3.4.3 輸出過流保護 (IOUT_OCP)
在正常運行期間，OUT 電流應調節至 ISET 編程值。但是，如果 ISET 引腳上發生短路，OUT 電流可能會上升到意外的電平。如果 OUT 引腳上的電流超過 IOUT_OCP，則器件會在抗尖峰脈沖 tOUT_OCP_DGL 后關閉。安全計時器重置計數，并且器件保持閉鎖狀態。需要進行輸入電源或 TS 引腳切換才能重新啟動操作。

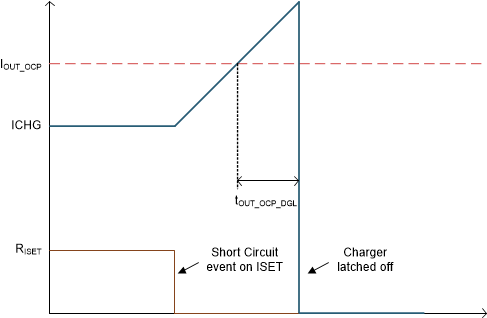

圖 7-4 過流保護ZHCSTP3 October 2023 BQ25176J
PRODUCTION DATA
在正常運行期間，OUT 電流應調節至 ISET 編程值。但是，如果 ISET 引腳上發生短路，OUT 電流可能會上升到意外的電平。如果 OUT 引腳上的電流超過 IOUT_OCP，則器件會在抗尖峰脈沖 tOUT_OCP_DGL 后關閉。安全計時器重置計數，并且器件保持閉鎖狀態。需要進行輸入電源或 TS 引腳切換才能重新啟動操作。
圖 7-4 過流保護
