ZHCSTP3 October 2023 BQ25176J
PRODUCTION DATA
7.3.2.5 電池溫度鑒定（TS 引腳）
充電時，該器件通過檢測 TS 引腳上的電壓來持續監測電池溫度。應在 TS 和 GND 引腳之間連接一個負溫度系數 (NTC) 熱敏電阻（建議：103AT-2）。如果應用不需要溫度檢測，請在 TS 和 GND 之間連接一個 10kΩ 固定電阻器以允許正常運行。
BQ25176J 的 TS 功能旨在遵循鋰離子和鋰聚合物電池的 JEITA 溫度標準；充電電流 (ISET) 和調節電壓 (VREG) 根據電池溫度 (TS) 降低。有四個閾值：熱 (55°C)、溫 (45°C)、涼 (10°C) 和冷 (0°C)。
正常工作發生在 10°C 和 45°C 之間，充電電流和電壓將為正常值。當電池處于涼溫度范圍（介于 0°C 和 10°C 之間）時，充電器電流水平為 ISET 值的 20%，并且調節電壓不會改變。當電池處于溫溫度范圍（介于 45°C 和 55°C 之間）時，ISET 降低 50%，并且當 VSET 設置大于 4.1V 時，調節電壓降低至 4.1V。對于低于 4.1V 的 VSET 設置，在溫區域期間調節電壓不會降低。當溫度低于冷 (0°C) 值和高于熱 (55°C) 值時，充電暫停。當充電暫停時，器件進入待機狀態并且使 STAT 引腳閃爍。電池溫度恢復正常后，充電自動恢復。請參閱圖 7-3
當充電電流在涼溫度或暖溫度期間減小時，安全計時器以時鐘速率一半的速度運行。

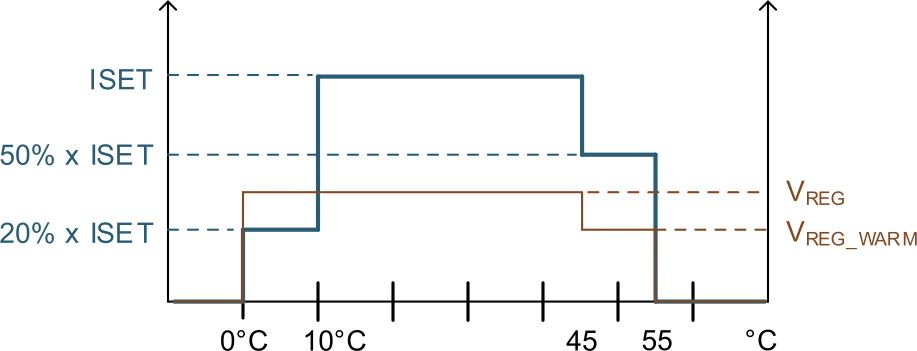

圖 7-3 標準 JEITA 曲線圖除了電池溫度檢測之外，TS 引腳還可用于通過將 TS 電壓拉至 VTS_ENZ 以下來隨時禁用充電器。器件會禁用充電器并從輸入電源消耗 ISD_IN_TS。TS 引腳下拉釋放后，器件可能需要 tTS_DUTY_OFF 才能重新開啟 ITS_BIAS。電源開啟后，TS 引腳電壓將高于 VTS_EN 并重新啟用充電器操作。器件將該 TS 引腳切換視為輸入電源切換，觸發通過輸入源實現器件上電（節 7.3.1）。
