ZHCSMQ1A april 2020 – april 2021 BQ25170
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
3 說明
BQ25170 是一款集成式 800mA 線性充電器，適用于面向空間受限便攜式應用的單節鋰離子、鋰聚合物和磷酸鐵鋰電池。該器件具有為電池充電的單電源輸出。只要安全計時器期間內平均系統負載不會妨礙電池充滿電，就可以使系統負載與電池并聯。當系統負載與電池并聯時，充電電流會由系統和電池共享。
該器件分三個階段為鋰離子電池充電：對完全放電電池進行恢復性充電的預充電階段，為電池充上大部分電量的恒流快速充電階段，以及使電池電量充滿的電壓調節階段。
在所有充電階段，內部控制環路都會監控 IC 結溫，當其超過內部溫度閾值 TREG 時，它會減少充電電流。
充電器功率級和充電電流檢測功能均完全集成。該充電器具有高精度電流和電壓調節環路功能、充電狀態顯示和自動充電終止功能。充電電壓和快速充電電流可通過外部電阻編程設定。預充電和終止電流閾值由快速充電電流設置決定。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| BQ25170 | WSON (8) | 2.0mm x 2.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

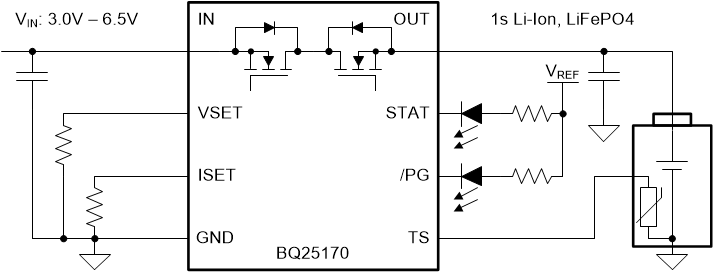

簡化版原理圖
