ZHCSDN9E March 2015 – December 2024 ATL431 , ATL432
PRODUCTION DATA
ATL431 和 ATL432 是三端可調節并聯穩壓器,在適用的汽車級、商業級和工業級溫度范圍內均可滿足規定的熱穩定性。可以通過兩個外部電阻器將輸出電壓設置為介于 Vref(約為
2.5V)和 36V 之間的任意值。這些器件此類器件的有源輸出電路具有非常明顯的導通特性,因此非常適合用于許多應用中的齊納二極管,例如板載穩壓器、可調節電源和開關電源。
ATL43x 的陰極電流范圍相比其上一代產品 TL43x 有 20 倍以上的提升。另外穩定性也有所提高,可支持范圍更為寬泛的負載電容類型和容值。
ATL431 和 ATL432 這兩款器件的功能完全相同,只是引腳分配和訂貨編號有所不同。ATL43x 提供 A 和 B 兩個等級,25°C 溫度下的初始容差分別為 1% 和 0.5%。此外,低輸出溫漂可確保在整個溫度范圍內擁有一致的穩壓性能。
ATL43xxI 器件的額定工作溫度范圍為 –40°C 至 +85°C;ATL43xxQ 器件的額定工作溫度范圍為 –40°C 至 +125°C。
簡化版原理圖

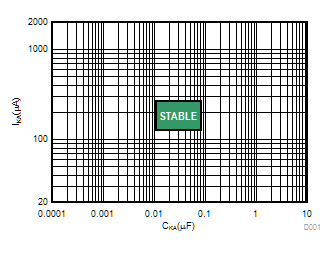

VKA = 15V 時的穩定區域
