8.1 應用信息
圖 8-1 顯示了 24V 隔離式反激電源中使用的 ATL43x。穩壓器的輸出電壓加上光耦合器 LED 的正向壓降 (2.5V + 0.7V = 3.2V)，決定了在隔離供電配置中可調節的最小電壓。在圖 8-1 中所示的拓撲中，穩壓電壓最低可至 5.0Vdc。
431 系列器件在這些應用中非常普遍，成為設計人員在次級側穩壓中的首選器件。由于這種普遍性，本節將進一步闡述 ATL43x 在該應用中的兩種工作狀態的運行原理和設計方法：開環（比較器 + Vref）和閉環（并聯穩壓器）。
ATL43x 在隔離式電源應用中的一個關鍵優勢是，相較于傳統 TL431，其 IKmin 降低了超過 20 倍，可節省空載功耗。有關此特性和其他優點的更多信息，請參閱使用 TL431 和 ATL431 高級版本進行設計 (SLVA685)。有關系統穩定性及在補償設計中使用 ATL43x 的更多信息，請參閱使用 TL431 為 UCC28600 進行補償設計 (SLUA671)。

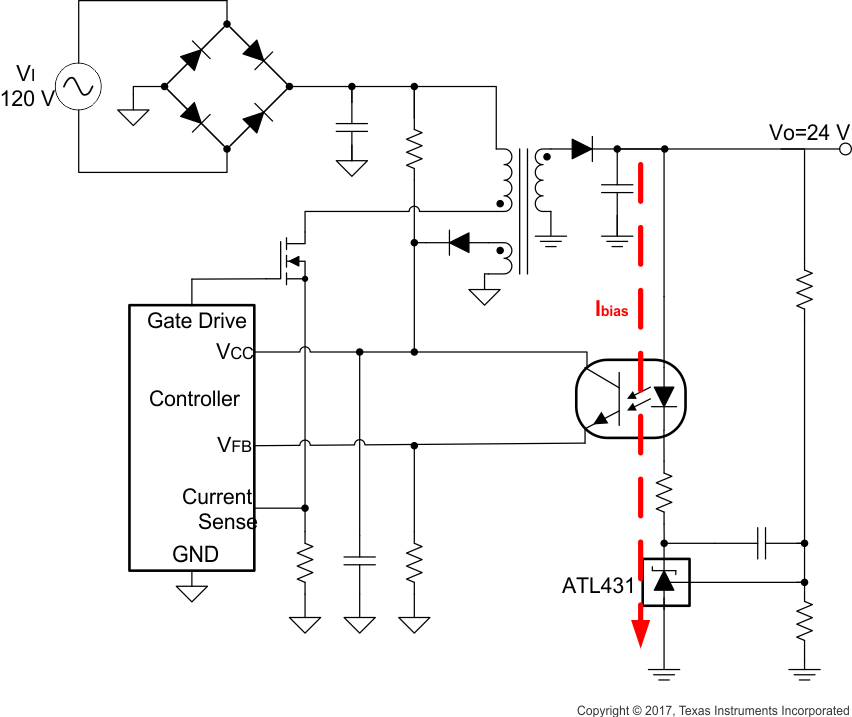

圖 8-1 使用 ATL43x 作為電壓轉換器基準和誤差放大器的、具有隔離功能的反激式電源在使用 ATL431 或 ATL432 進行過壓保護、其他電壓監測應用、光耦合器配置或其他任何可能快速斜升陰極電壓的電源配置時，需要特別考慮陰極電壓的斜升速率。如果陰極電流斜升速率快，可能會發生不準確的響應，從而在未實際出現過壓或欠壓的情況下觸發電壓監測電路。在使用 ATL431 或 ATL432 設計時，建議將陰極電壓的斜升速率限制在 0.0125V/μs 以下，以減少潛在的不準確性。
對于要求陰極電壓斜升速率超過 0.0125V/μs 的電壓監測或其他應用，請考慮使用德州儀器 (TI) 提供的其他高性能、引腳兼容的器件：ATL431LI、TLA431 或 TL431。
