ZHCSTV2 August 2024 AMC3306M25-Q1
PRODUCTION DATA
AMC3306M25-Q1 提供了一個完全集成的隔離式直流/直流轉換器,其中包括功能方框圖 部分所示的以下元件:
直流/直流轉換器使用展頻時鐘生成技術來降低電磁輻射的頻譜密度。諧振器頻率與 ΔΣ 調制器的操作同步,以更大限度地減少對數據傳輸的干擾并支持器件的高模擬性能。
直流/直流轉換器的架構經過優化,可驅動 AMC3306M25-Q1 的高側電路。直流/直流轉換器提供高達 IH 的額外直流電流,為可選的有源濾波器、前置放大器或隔離式比較器(如 AMC23C12-Q1)供電。如圖 6-6 所示,IH 具有最高 85°C 的額定環境溫度,在更高溫度下線性降額。

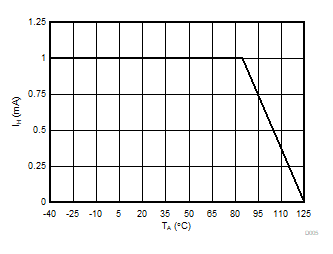

圖 6-6 IH 在環境溫度高于 85°C 時的降額
