4.12.1 30 MHz 和 400 MHz 下的 RX 典型特性
TA = +25°C 時的典型值。30MHz 下的默認條件：ADC 采樣率 = 1500MSPS，輸出采樣率 = 62.5MSPS（抽取因子為 24x），PLL 時鐘模式，fREF = 500MHz，AIN = –3dBFS，DSA 設置 = 3dB。400MHz 下的默認條件：ADC 采樣率 = 1500MSPS，輸出采樣率 = 125MSPS（抽取因子為 12x），PLL 時鐘模式，fREF = 500MHz，AIN = –3dBFS，DSA 設置 = 3dB。
| 標準化為 30MHz |

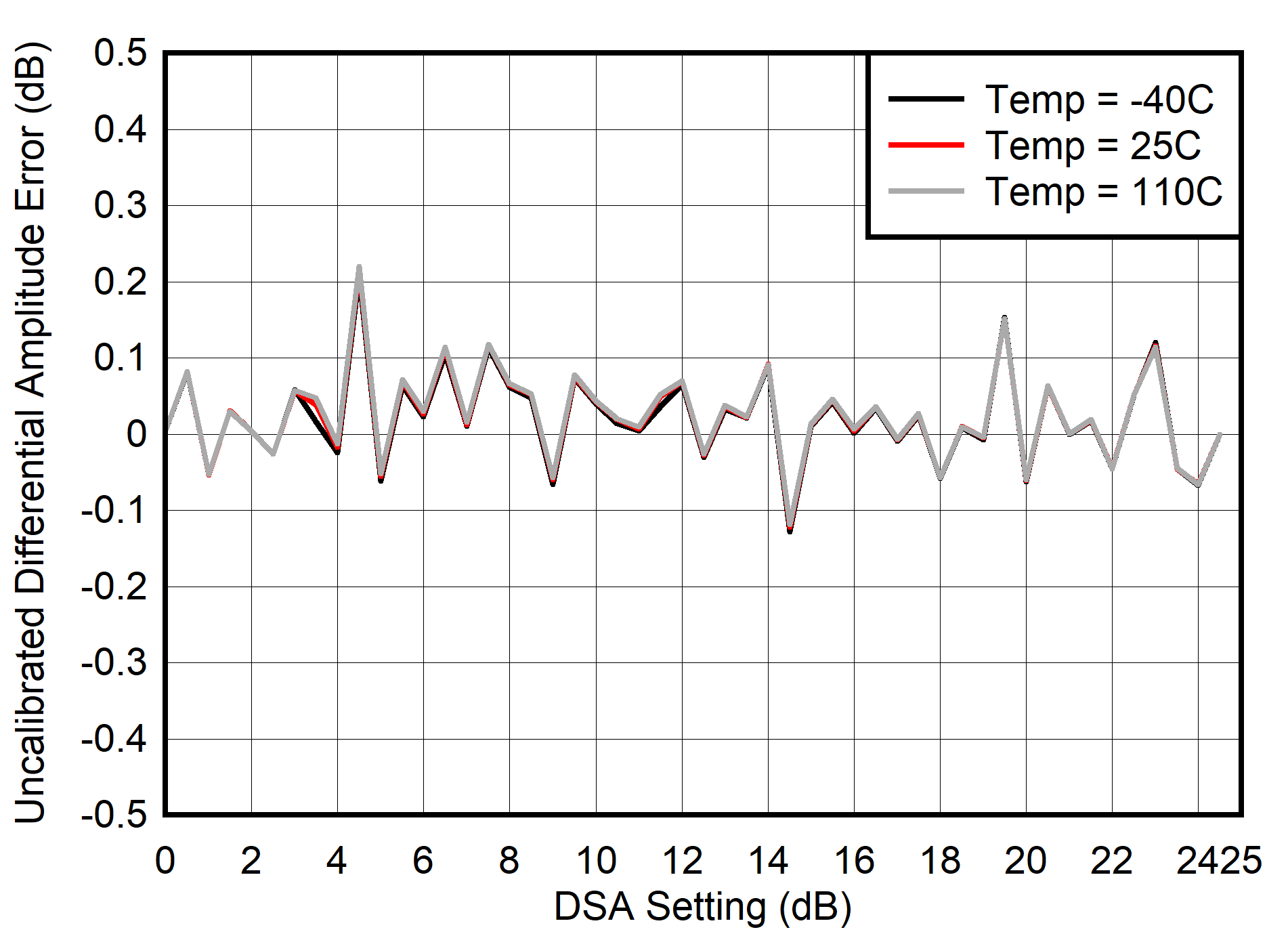

| 差分振幅誤差 = PIN（DSA 設置 - 1）- PIN（DSA 設置）+ 1 |
| 積分振幅誤差 = PIN（DSA 設置）- PIN（DSA 設置 = 0）+（DSA 設置） |

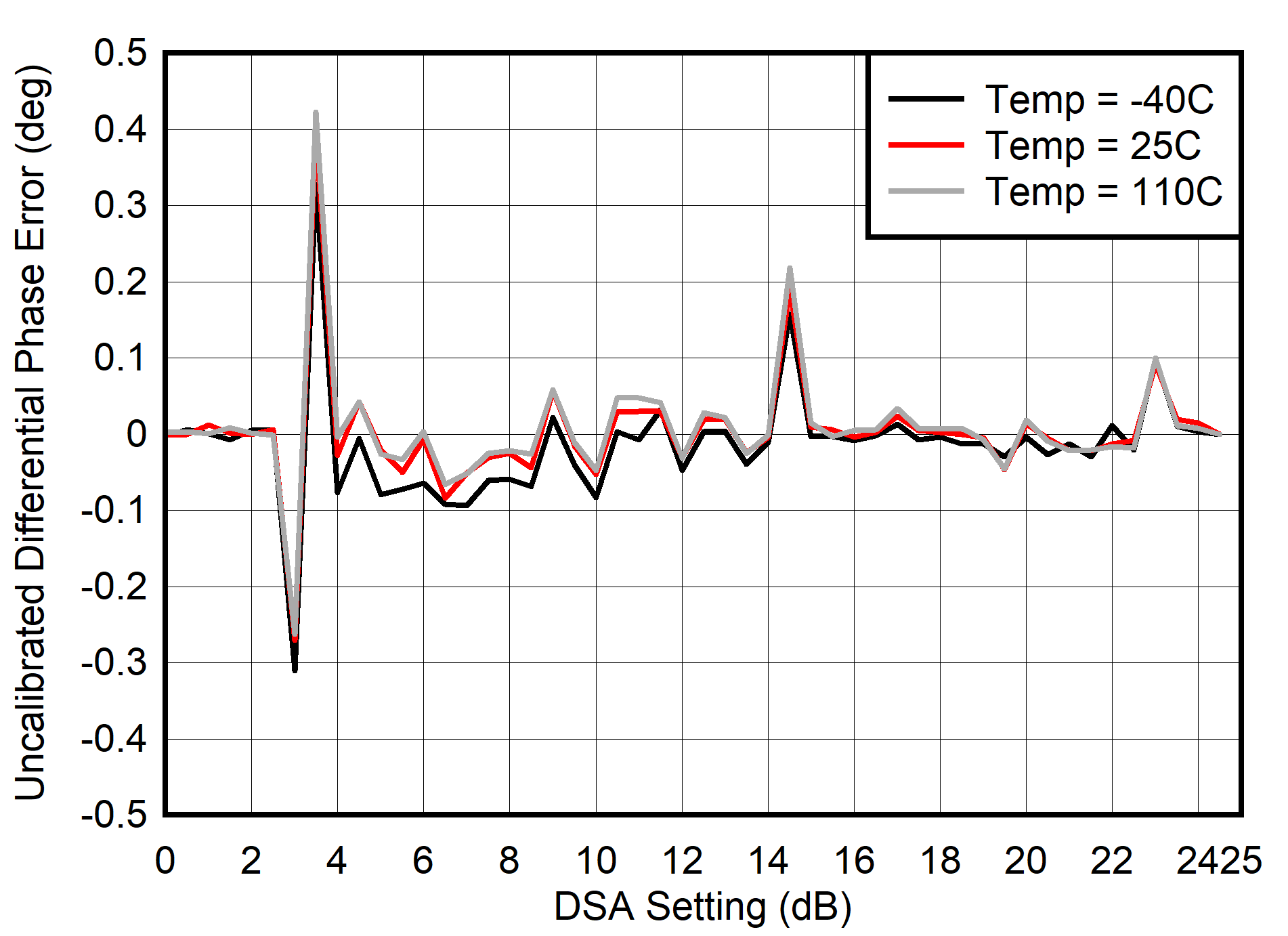

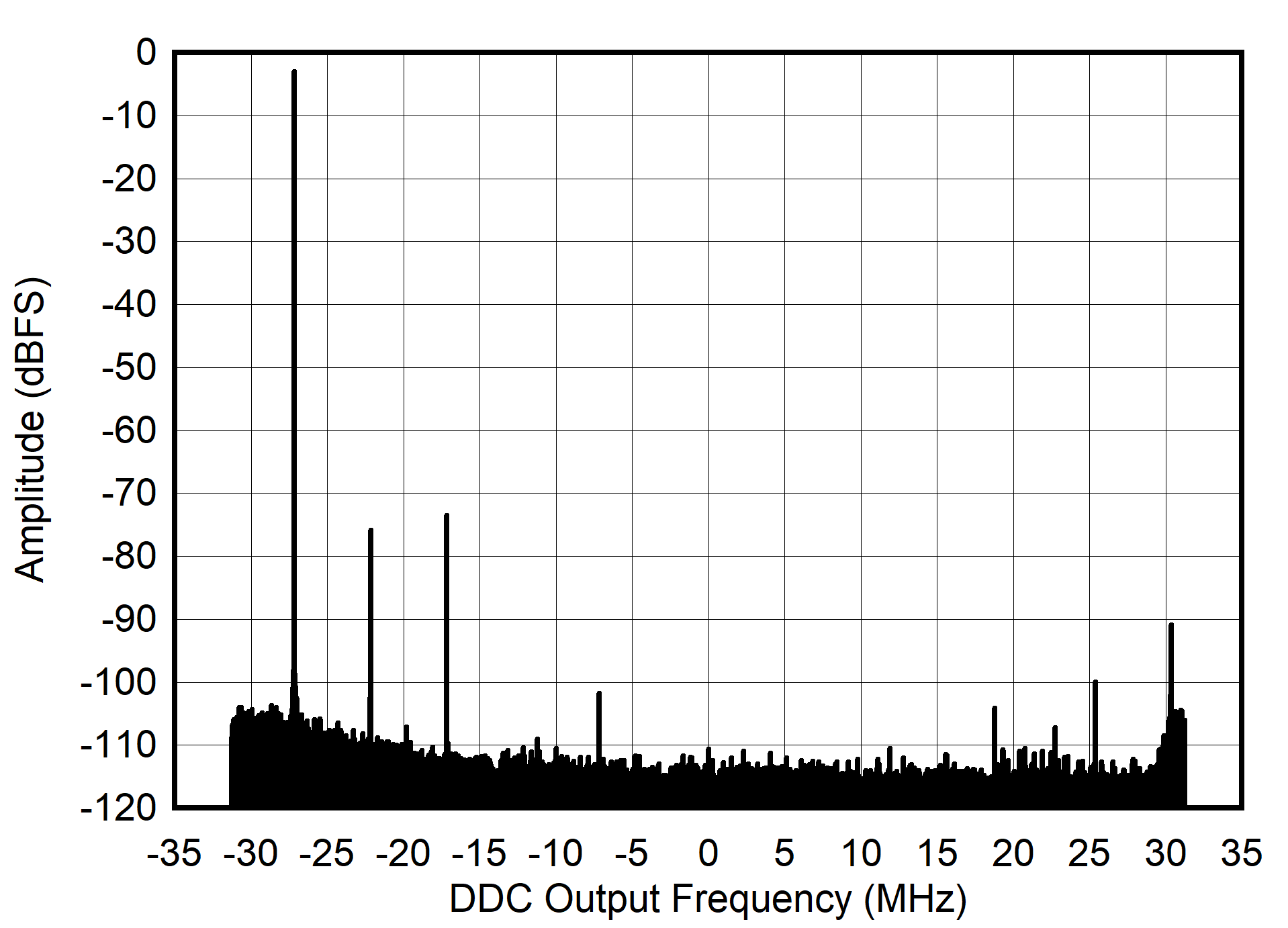

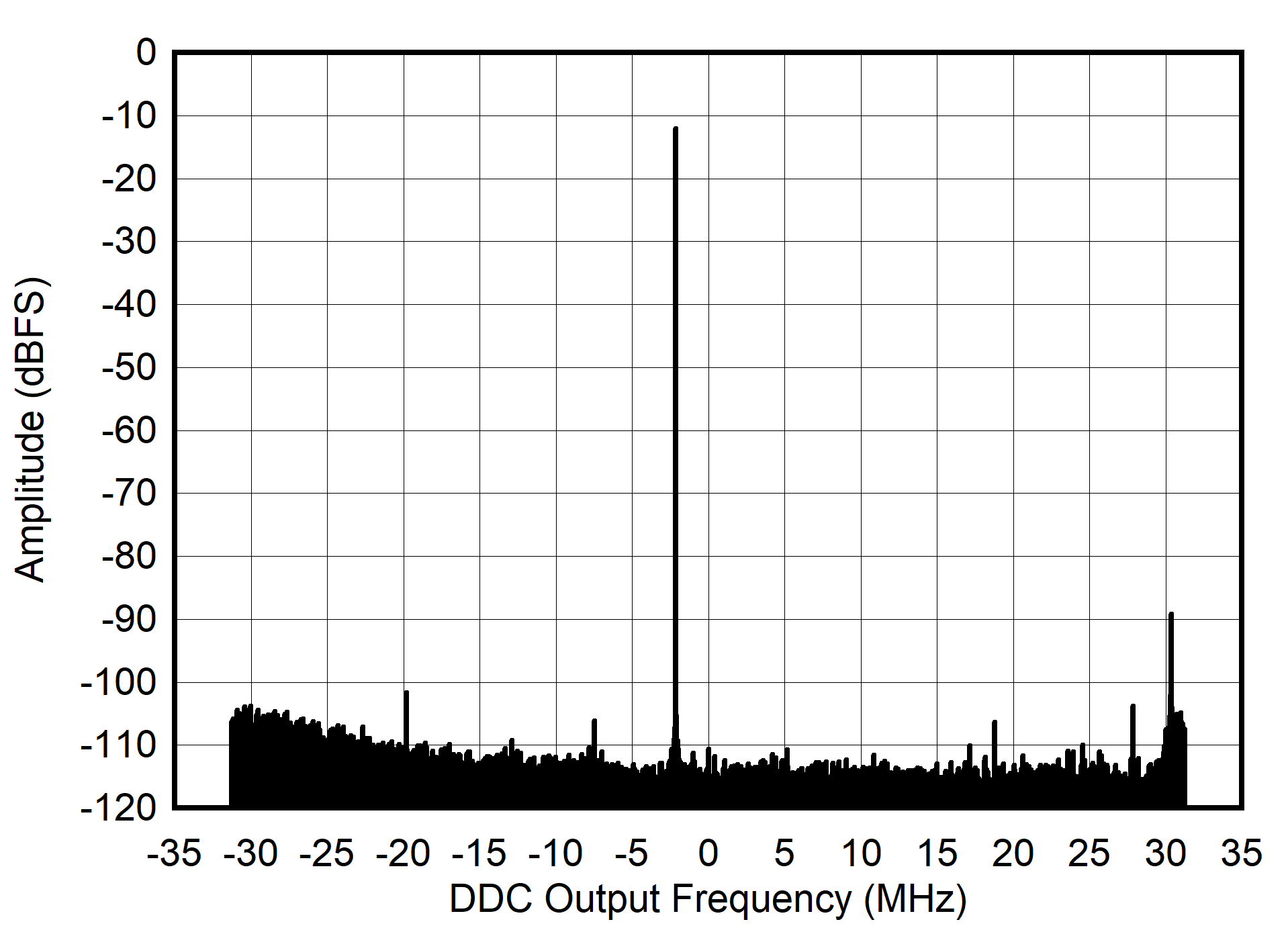

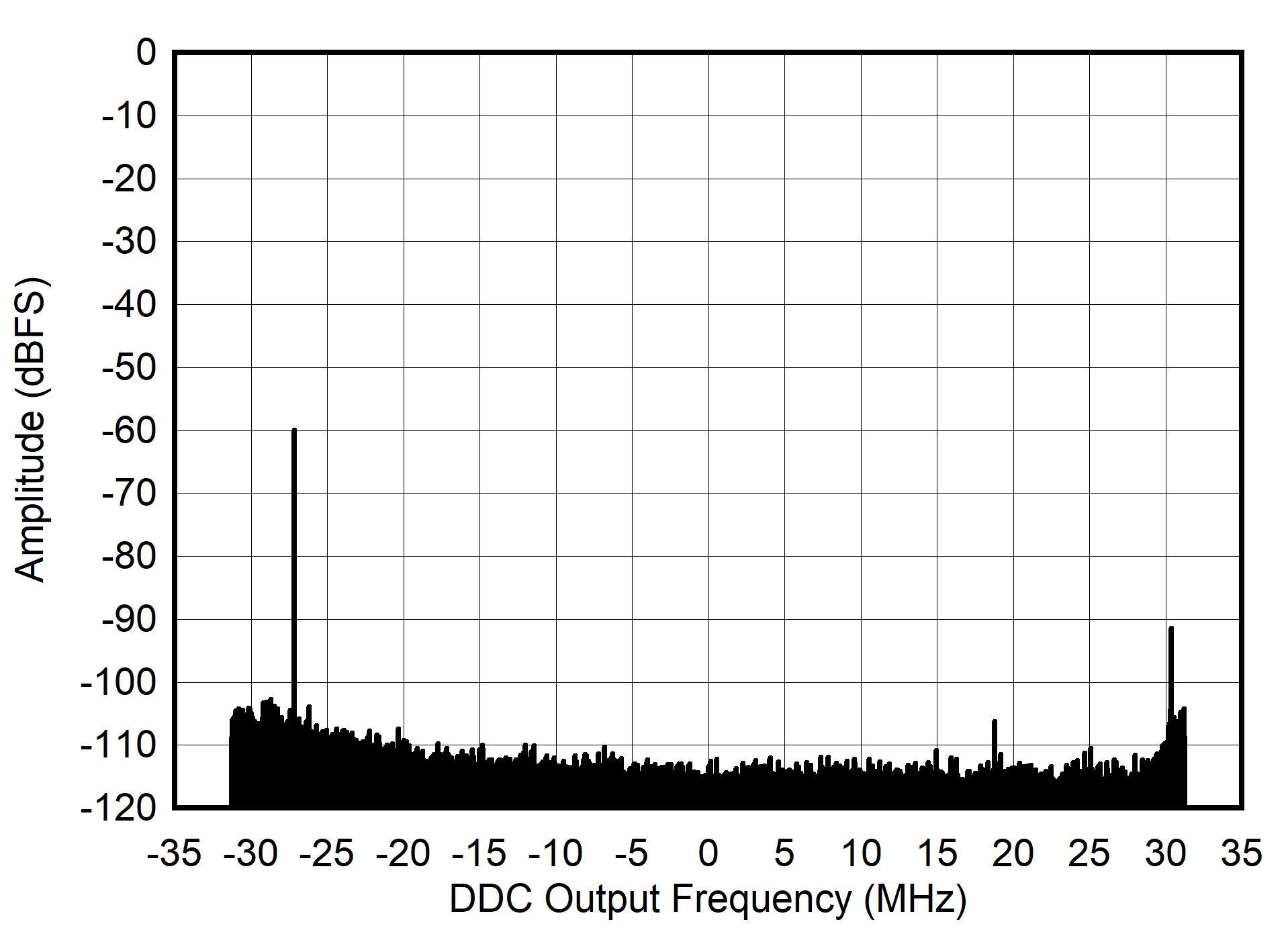

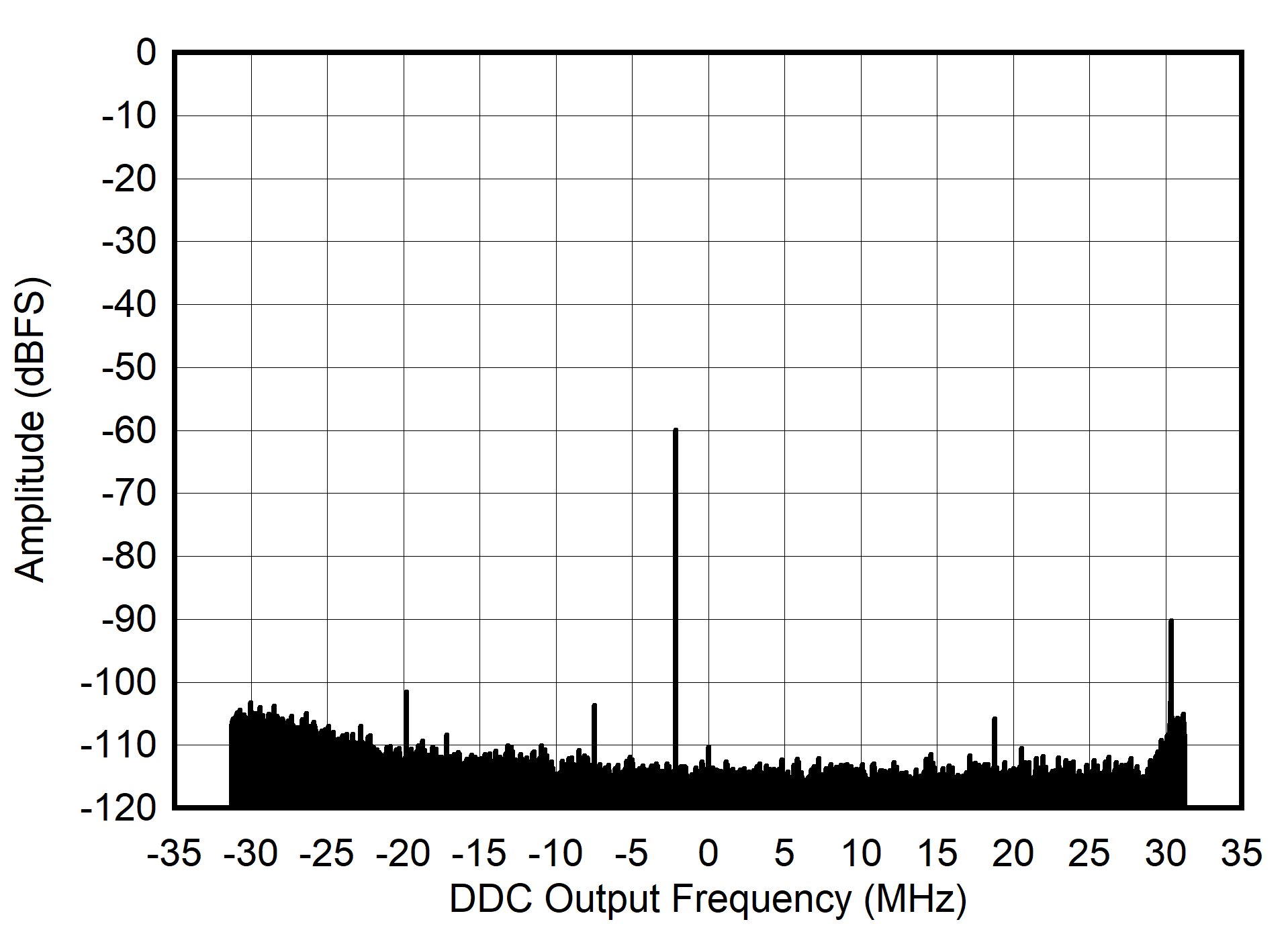

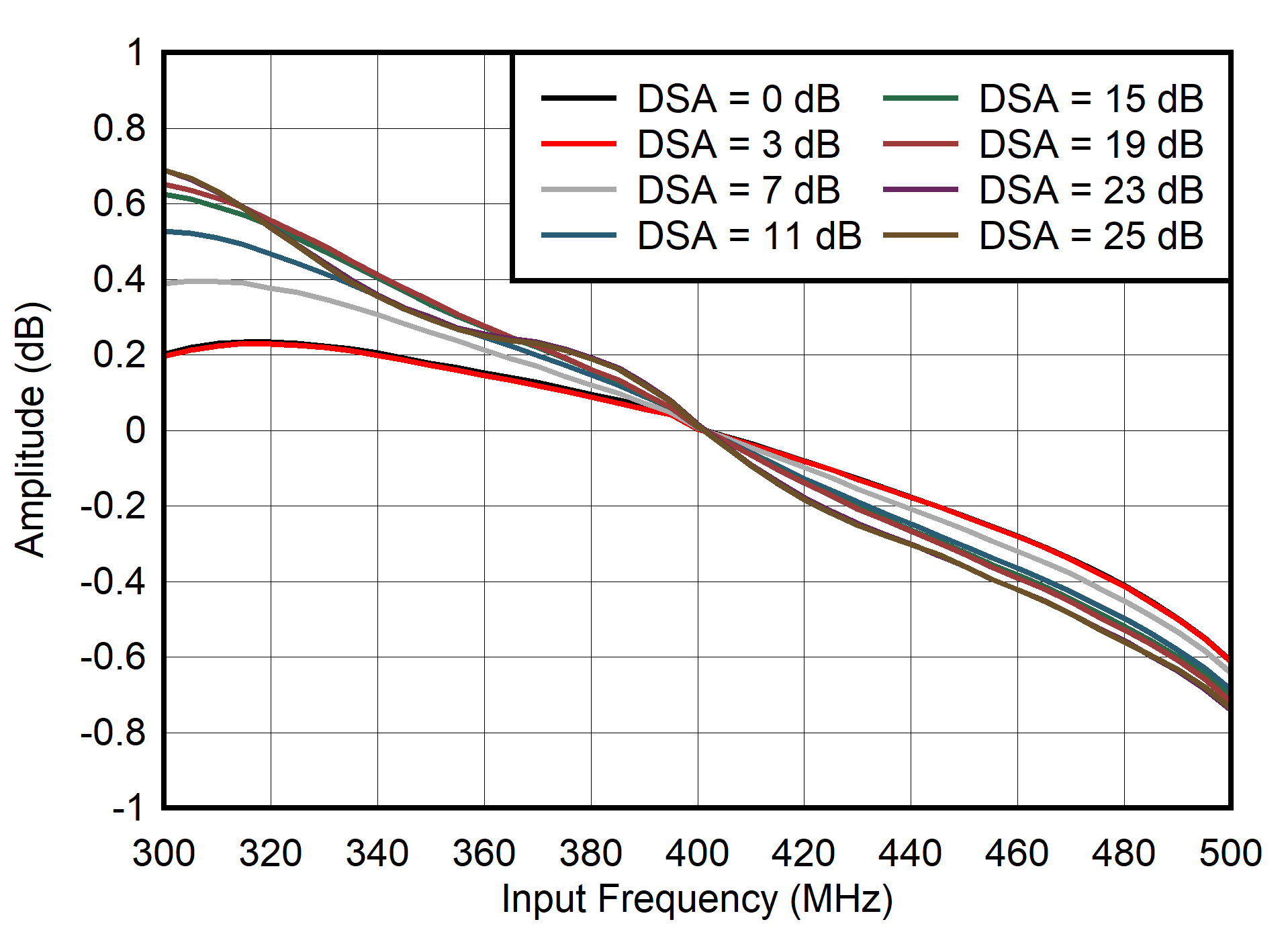

| 差分相位誤差 = PhaseIN（DSA 設置 - 1）- PhaseIN（DSA 設置） |
| 使用 0.8GHz 匹配 | ||
| 積分相位誤差 = Phase（DSA 設置）- Phase（DSA 設置 = 0） |
| AIN = -6dBFS，fADC = 1500MSPS，fNCO = 32.抽取因子為 24x |
| AIN = -30dBFS，fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| AIN = -3dBFS，fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| AIN = -12dBFS，fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| AIN = -60dBFS，fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| 標準化為 400MHz |
| 差分振幅誤差 = PIN（DSA 設置 - 1）- PIN（DSA 設置）+ 1 |

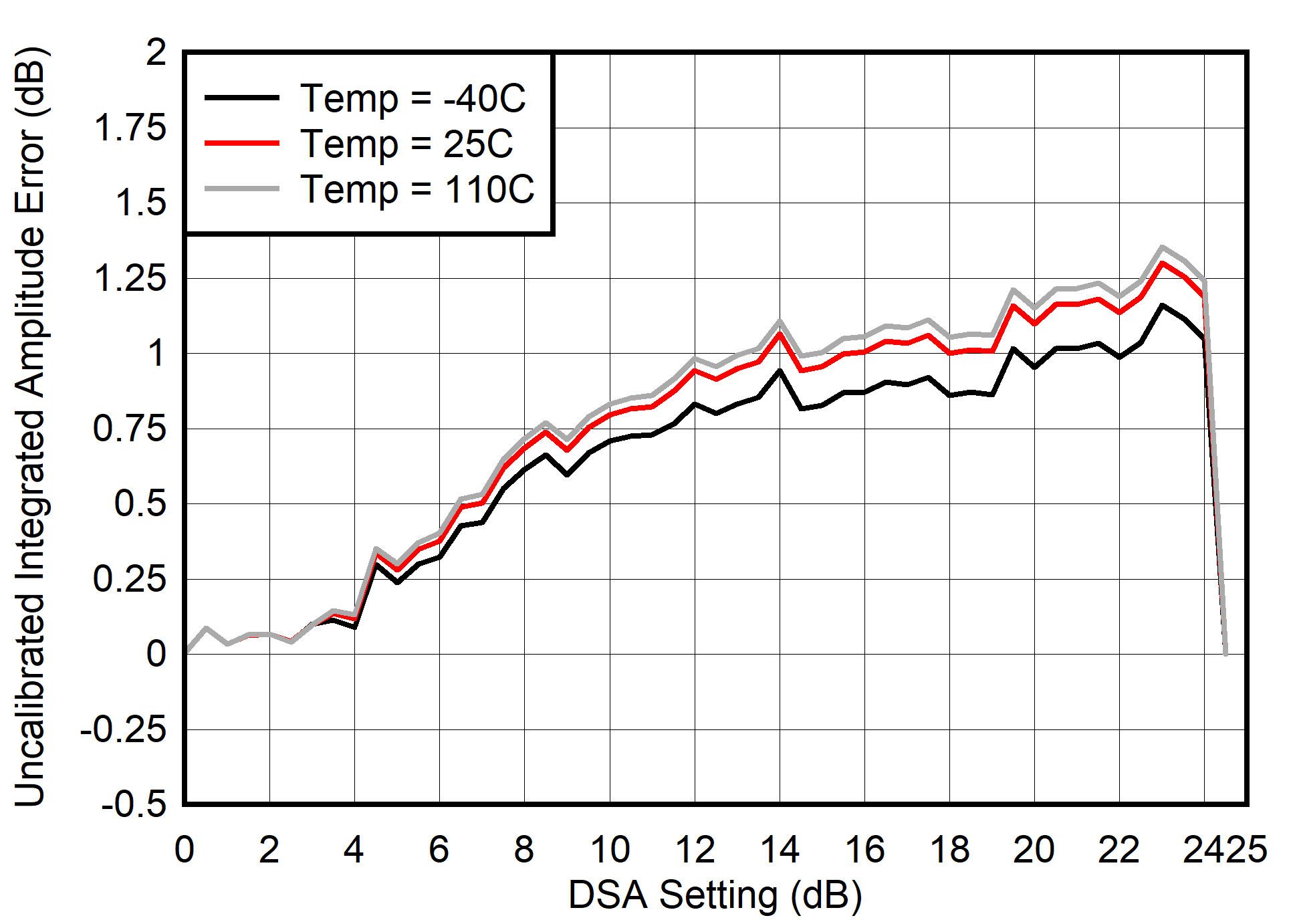

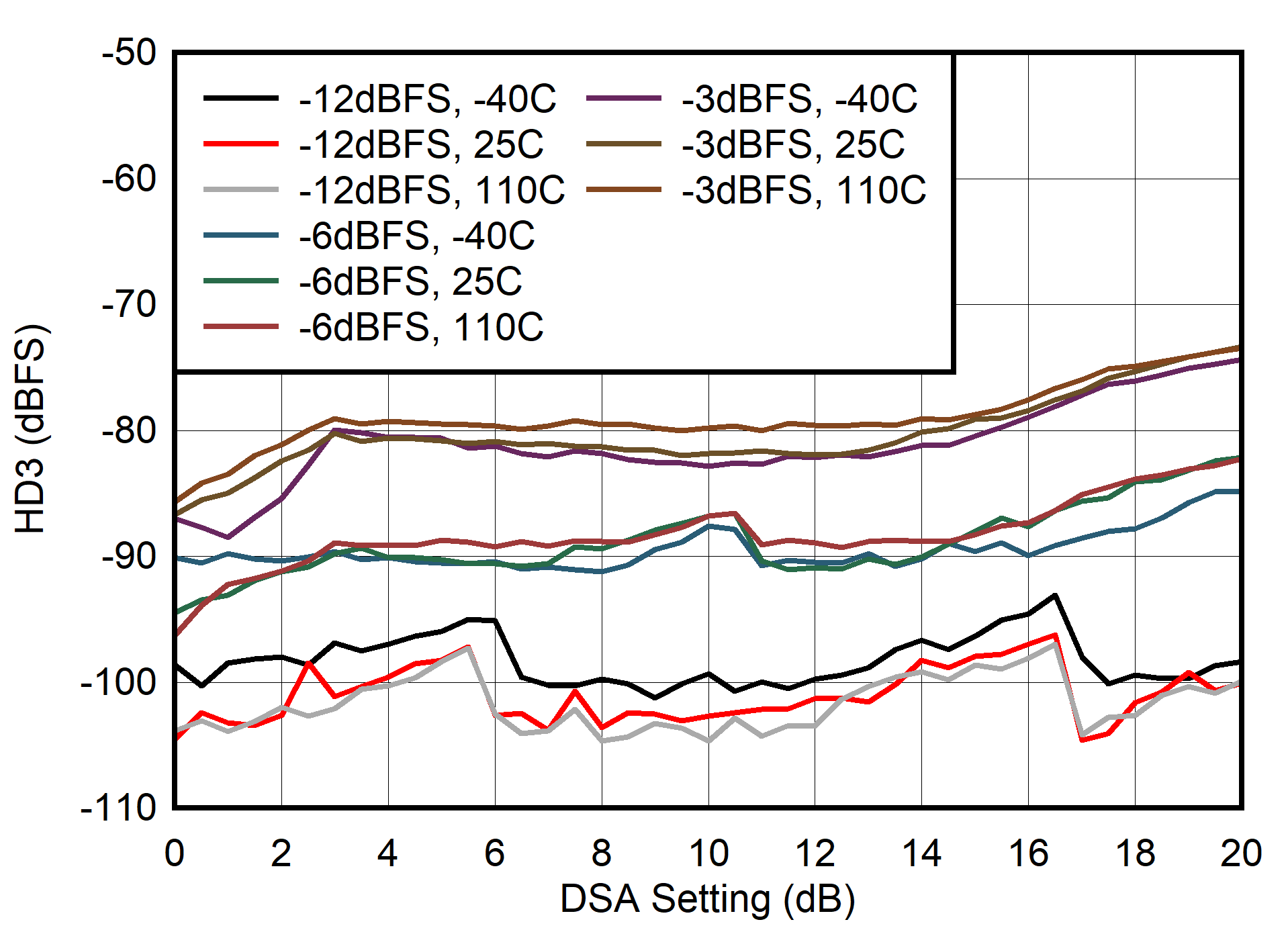

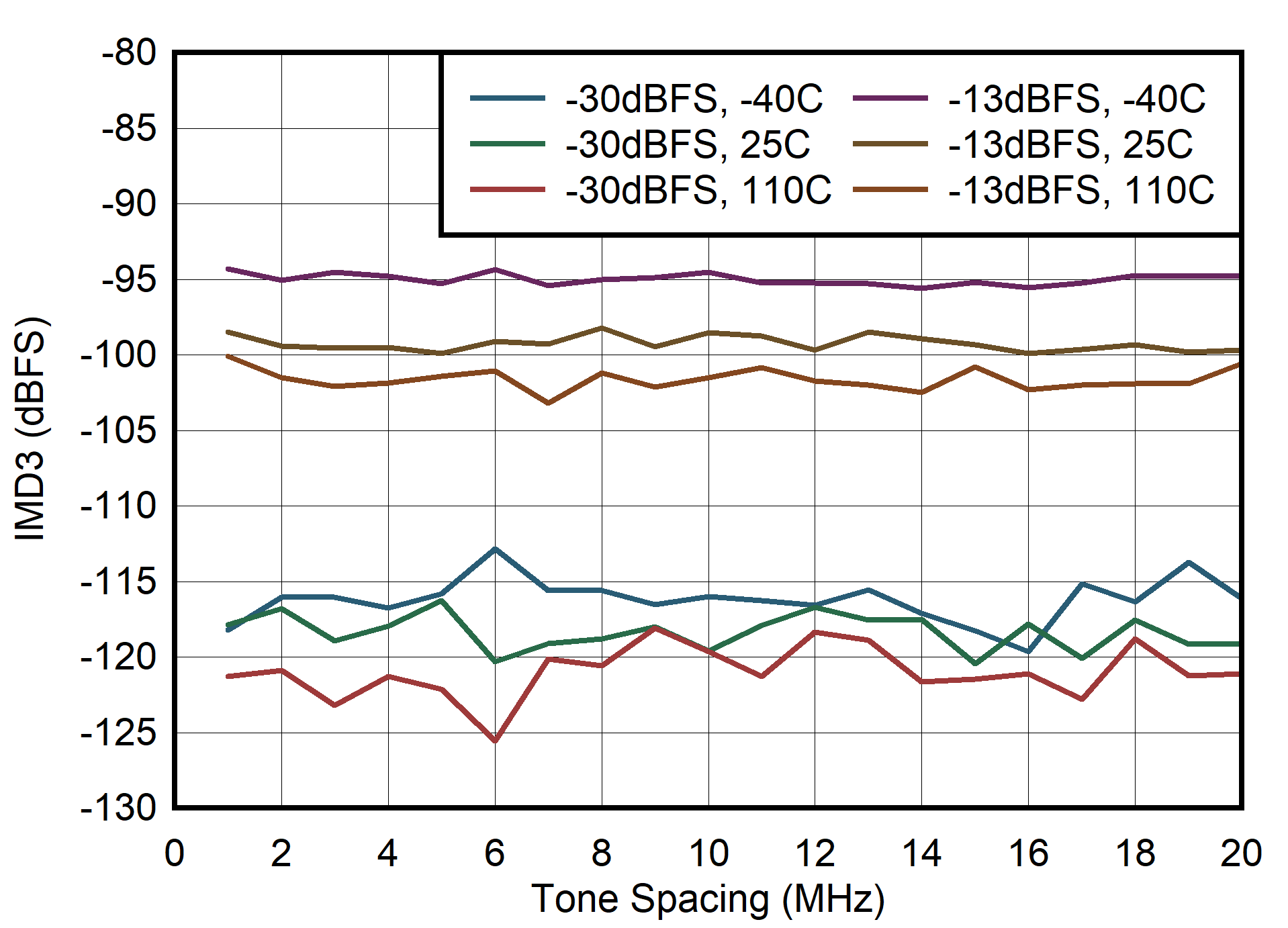

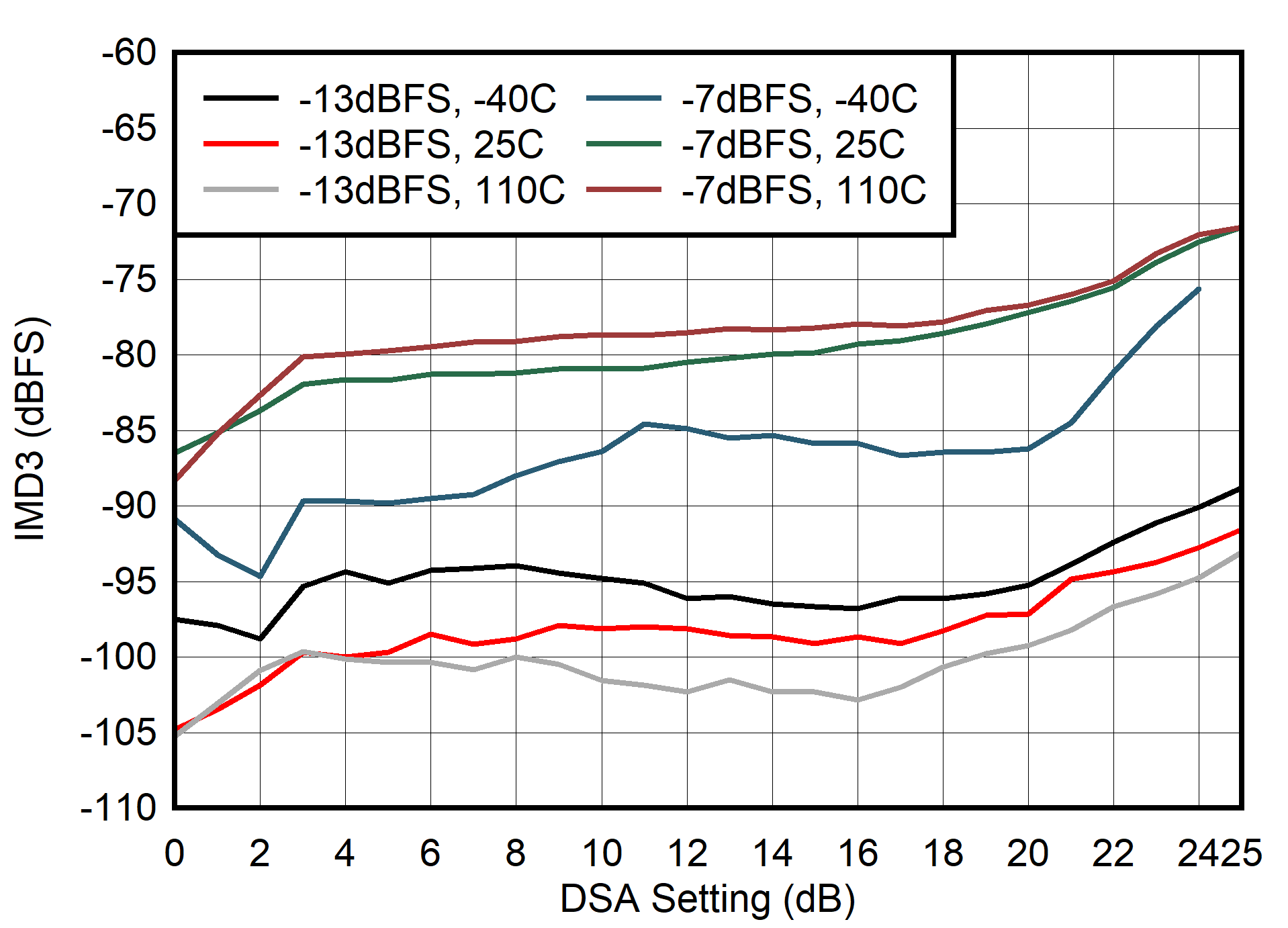

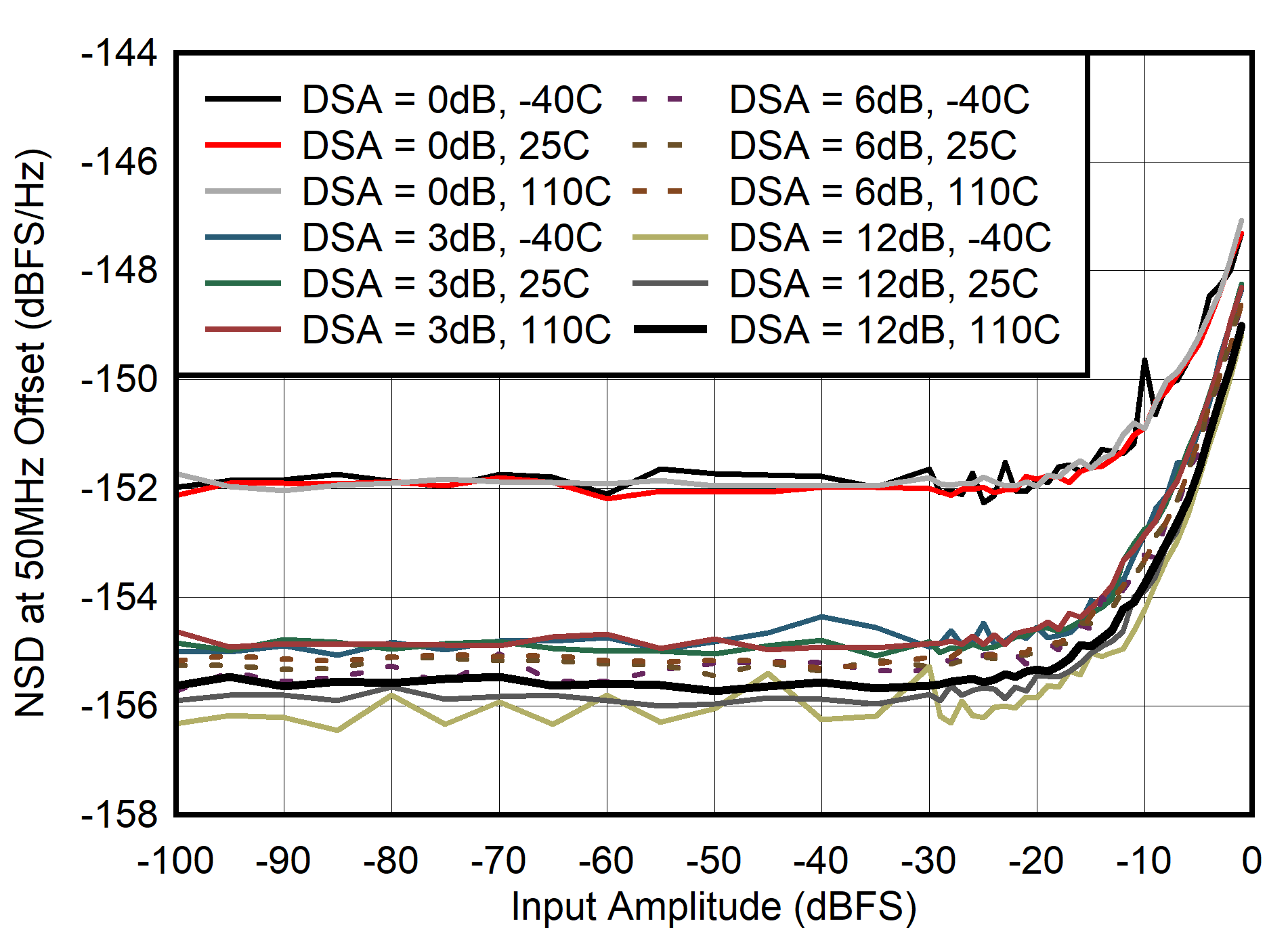

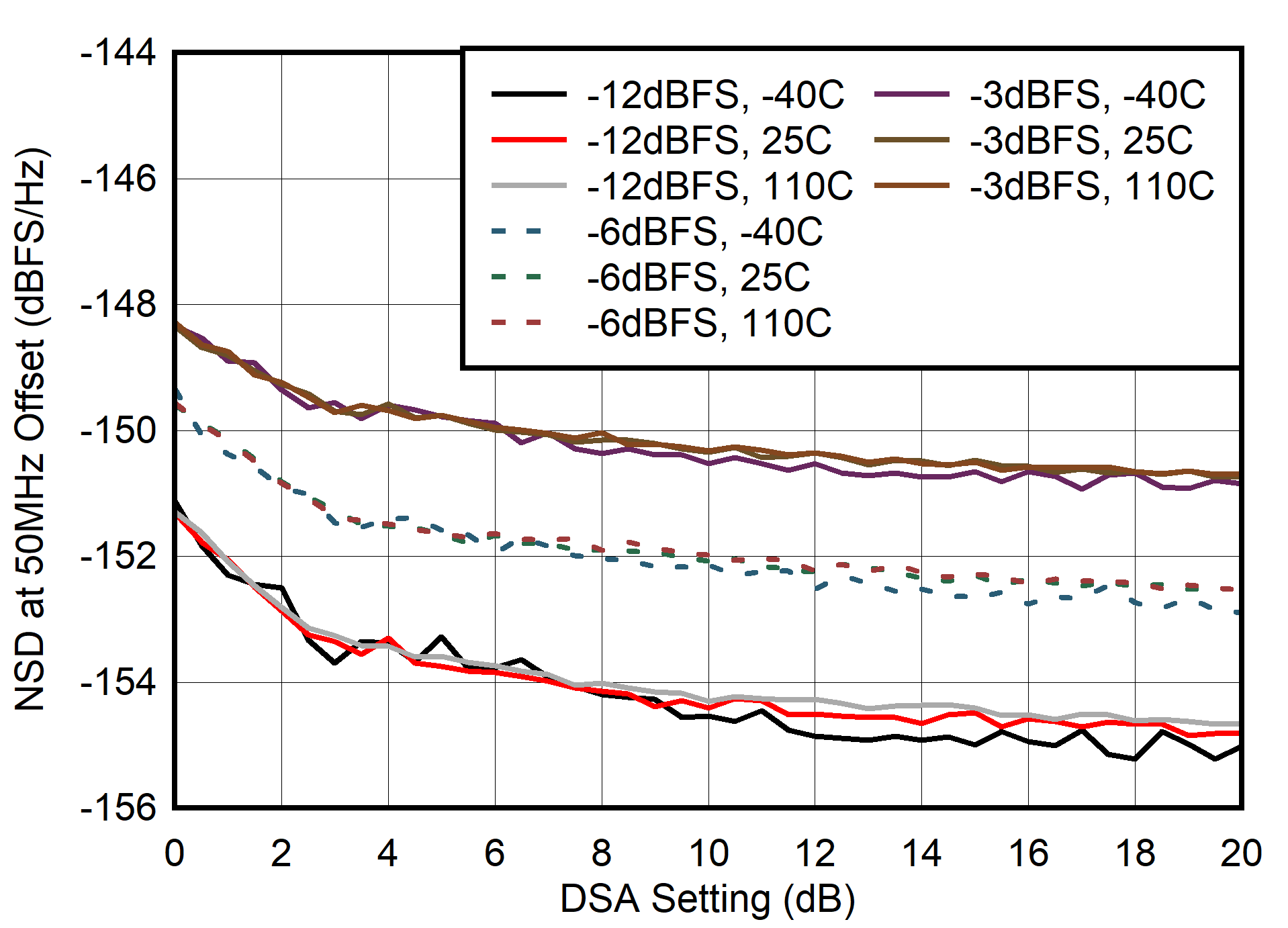

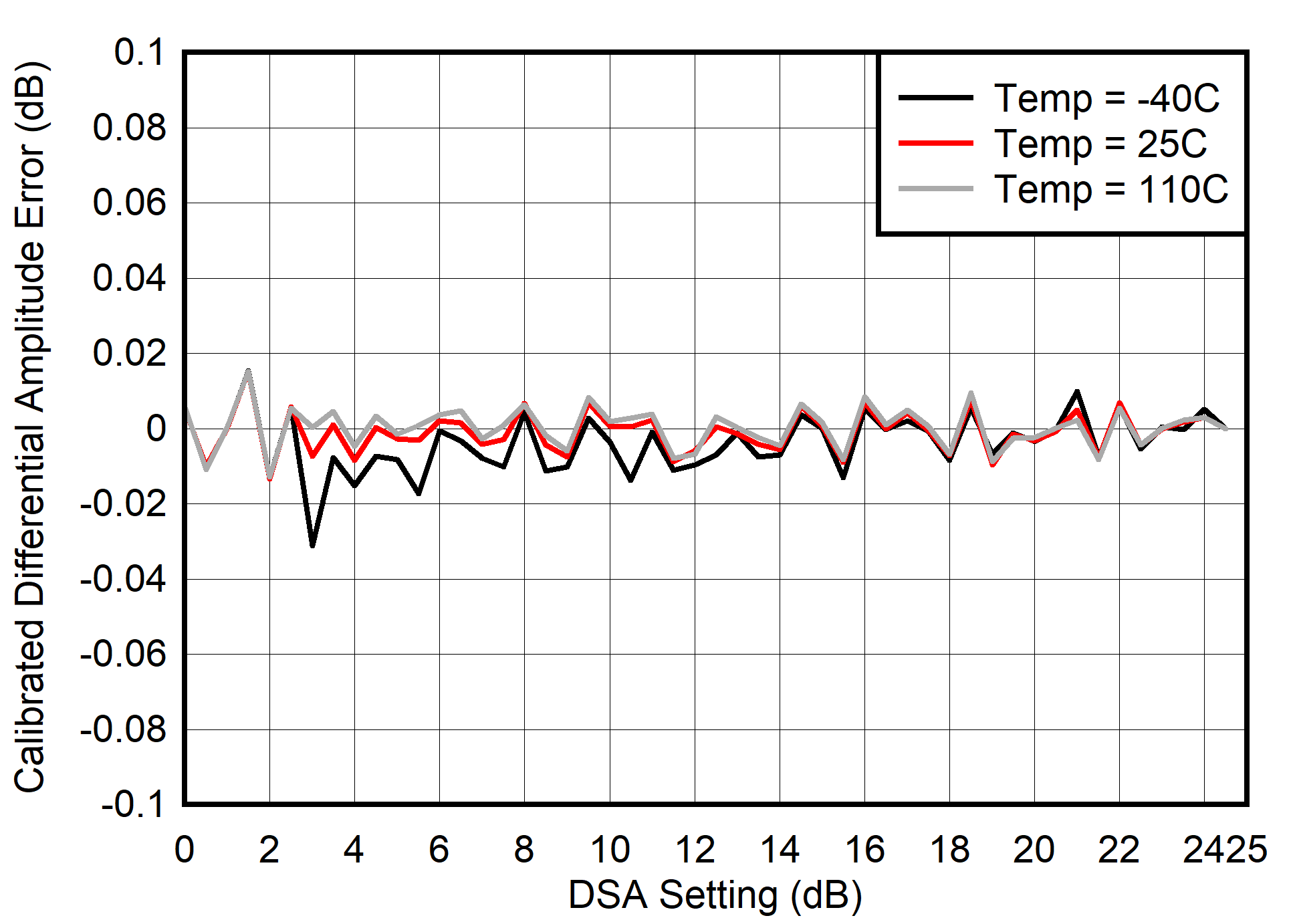

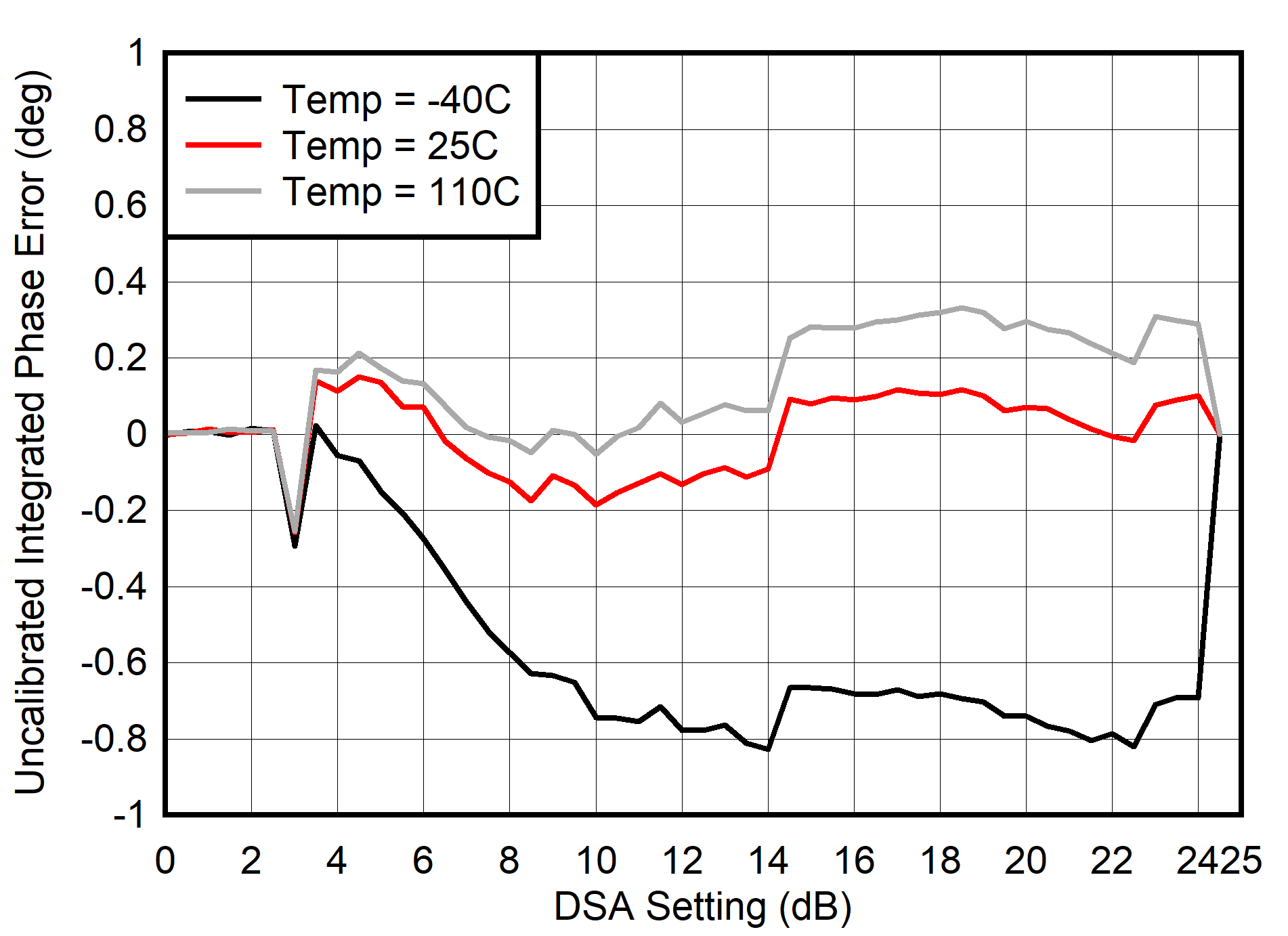

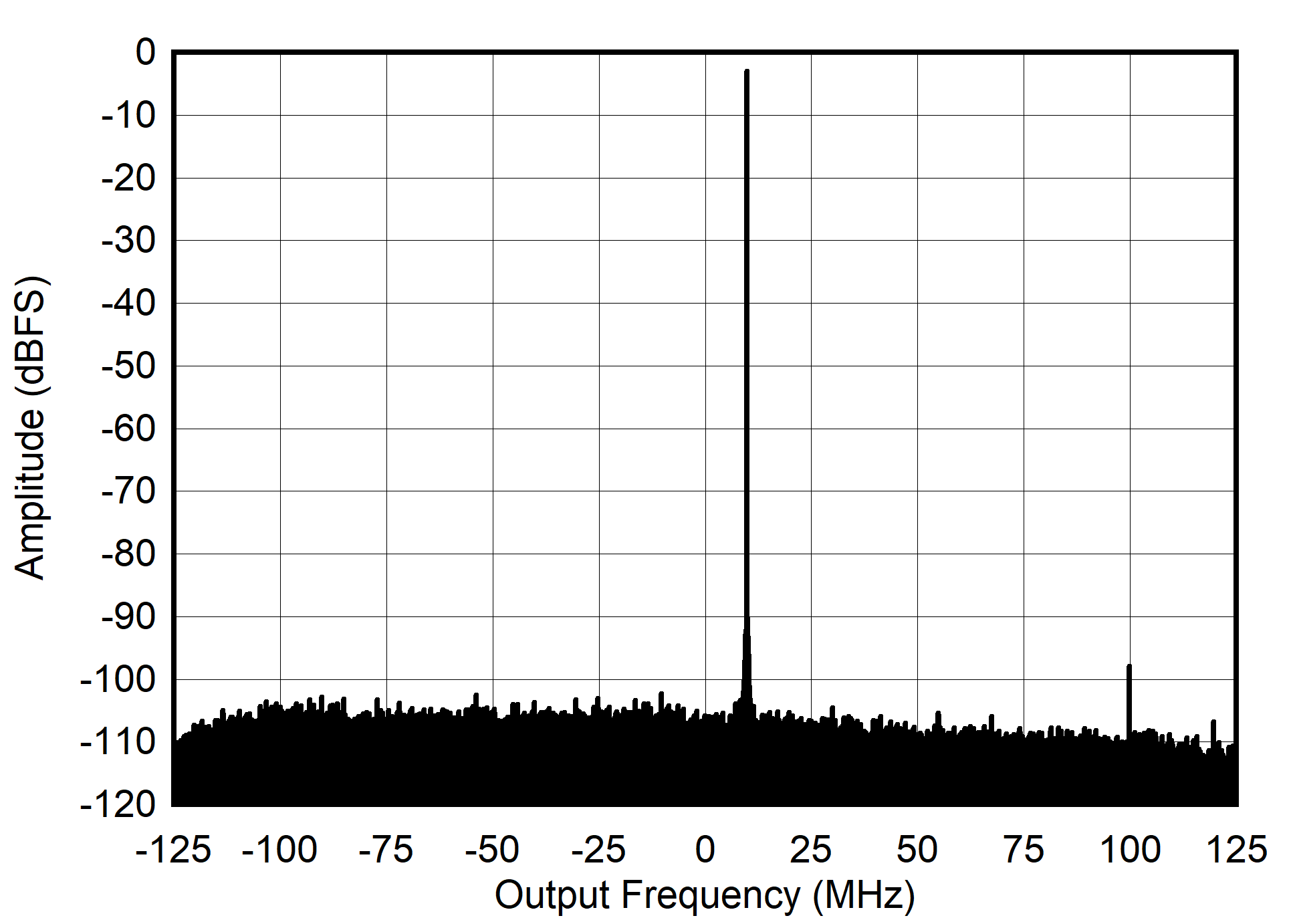

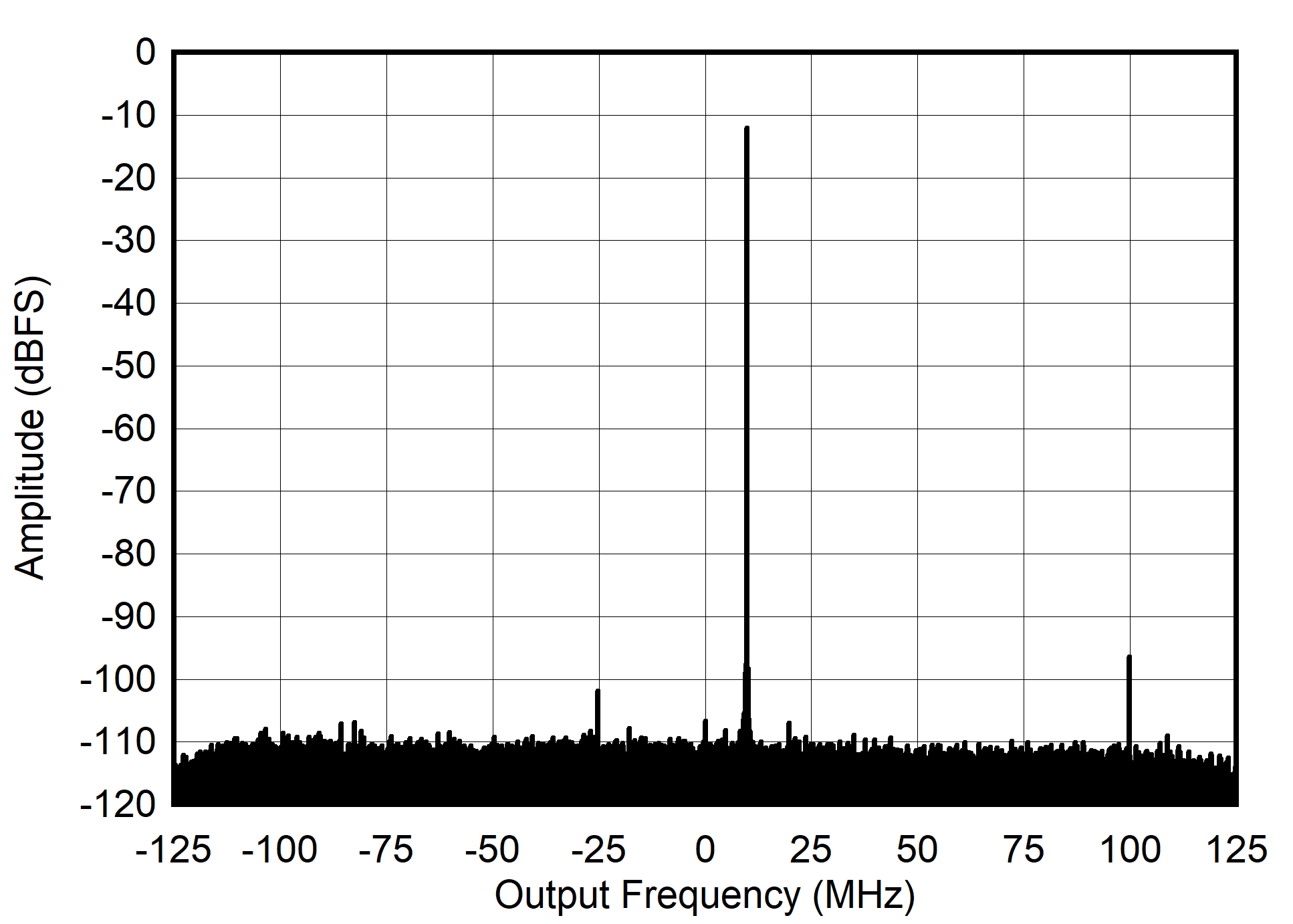

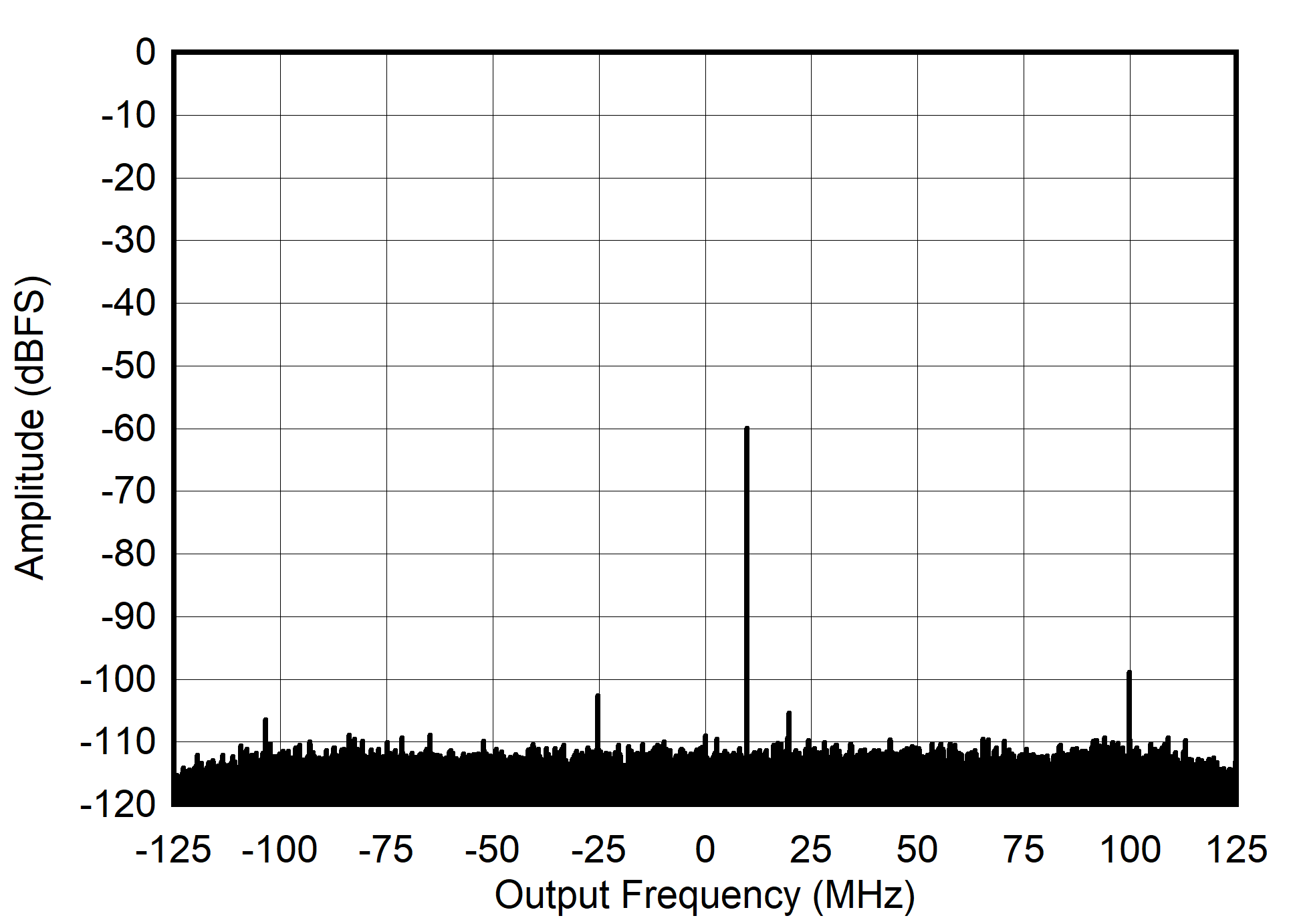

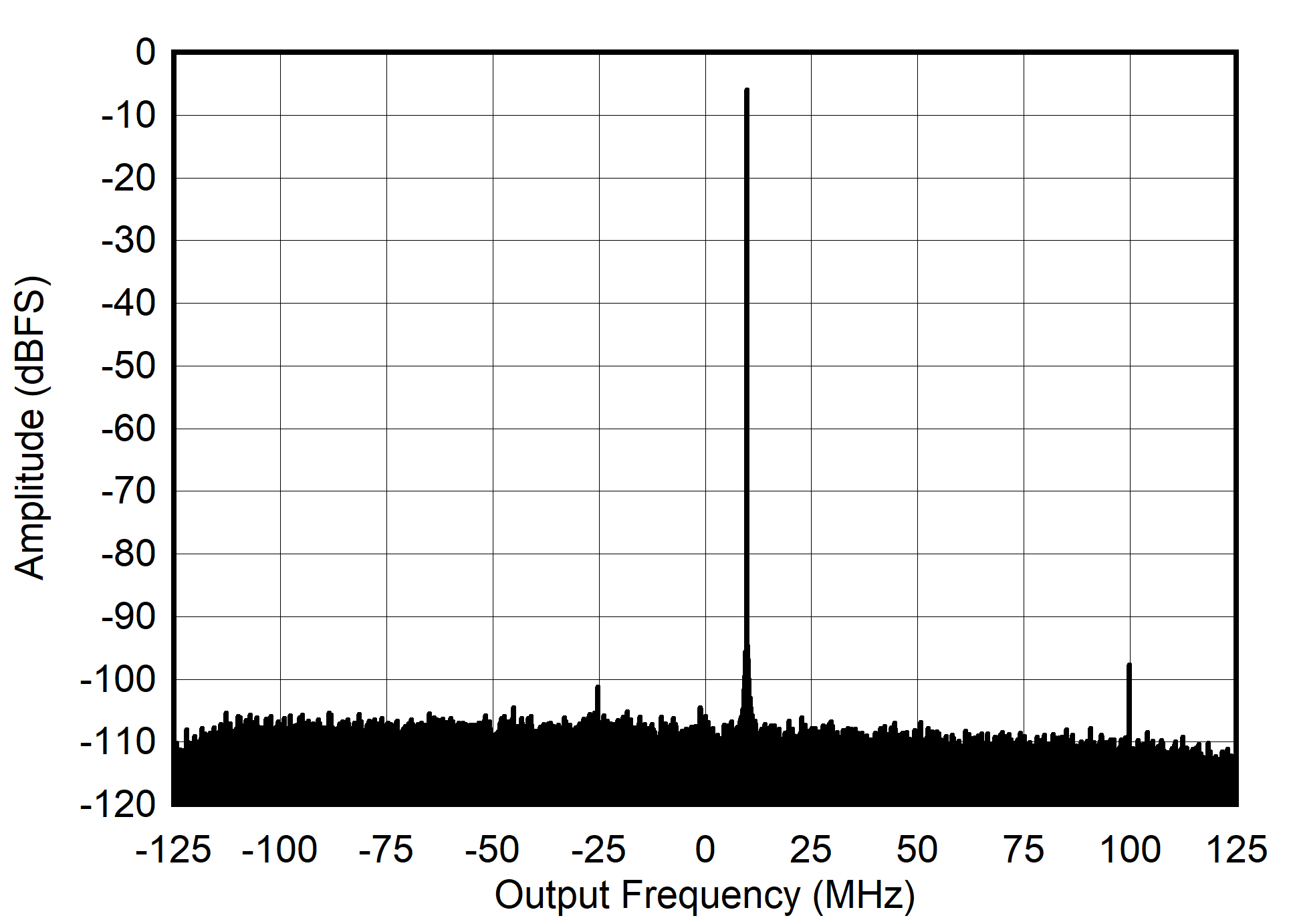

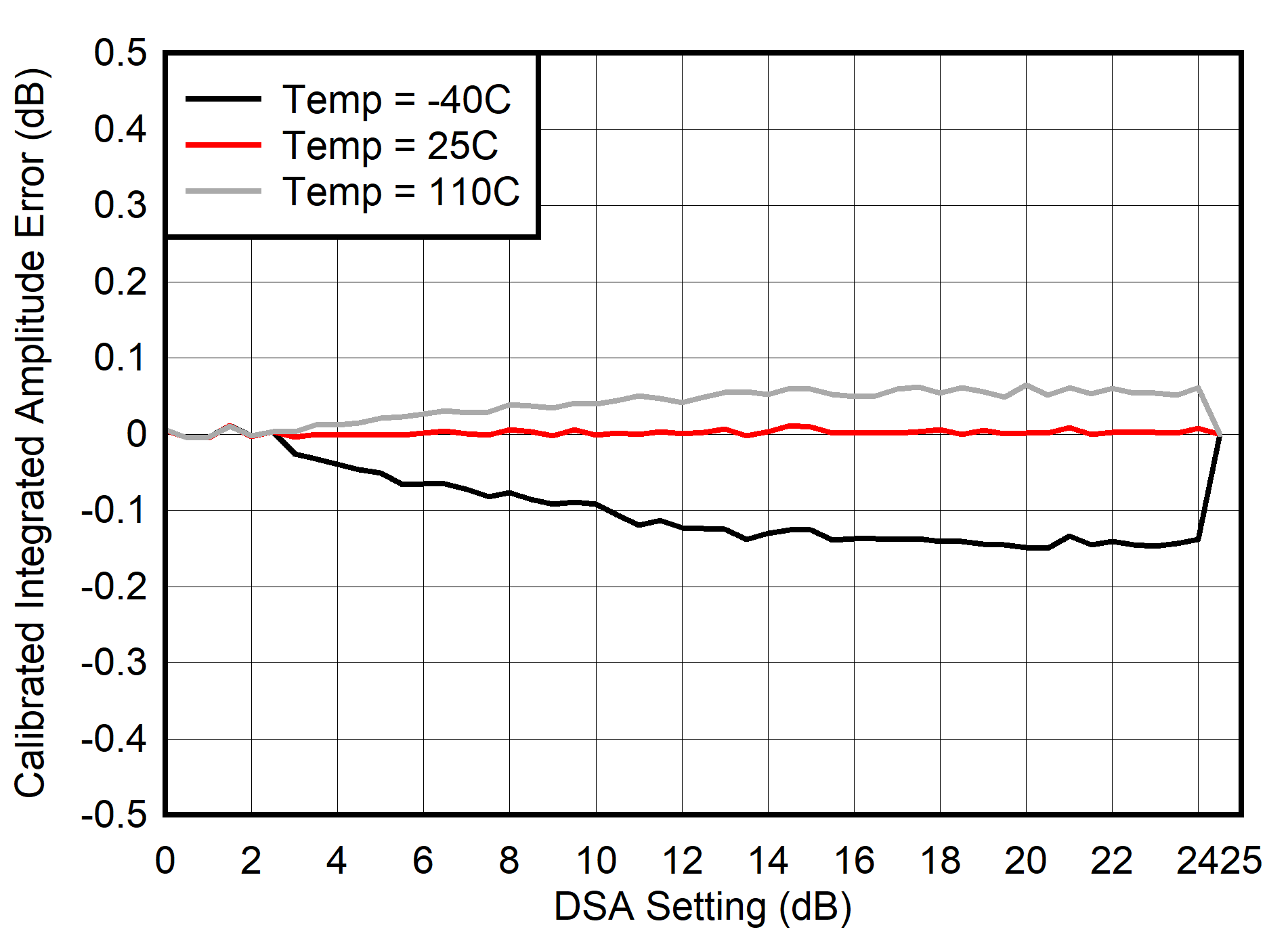

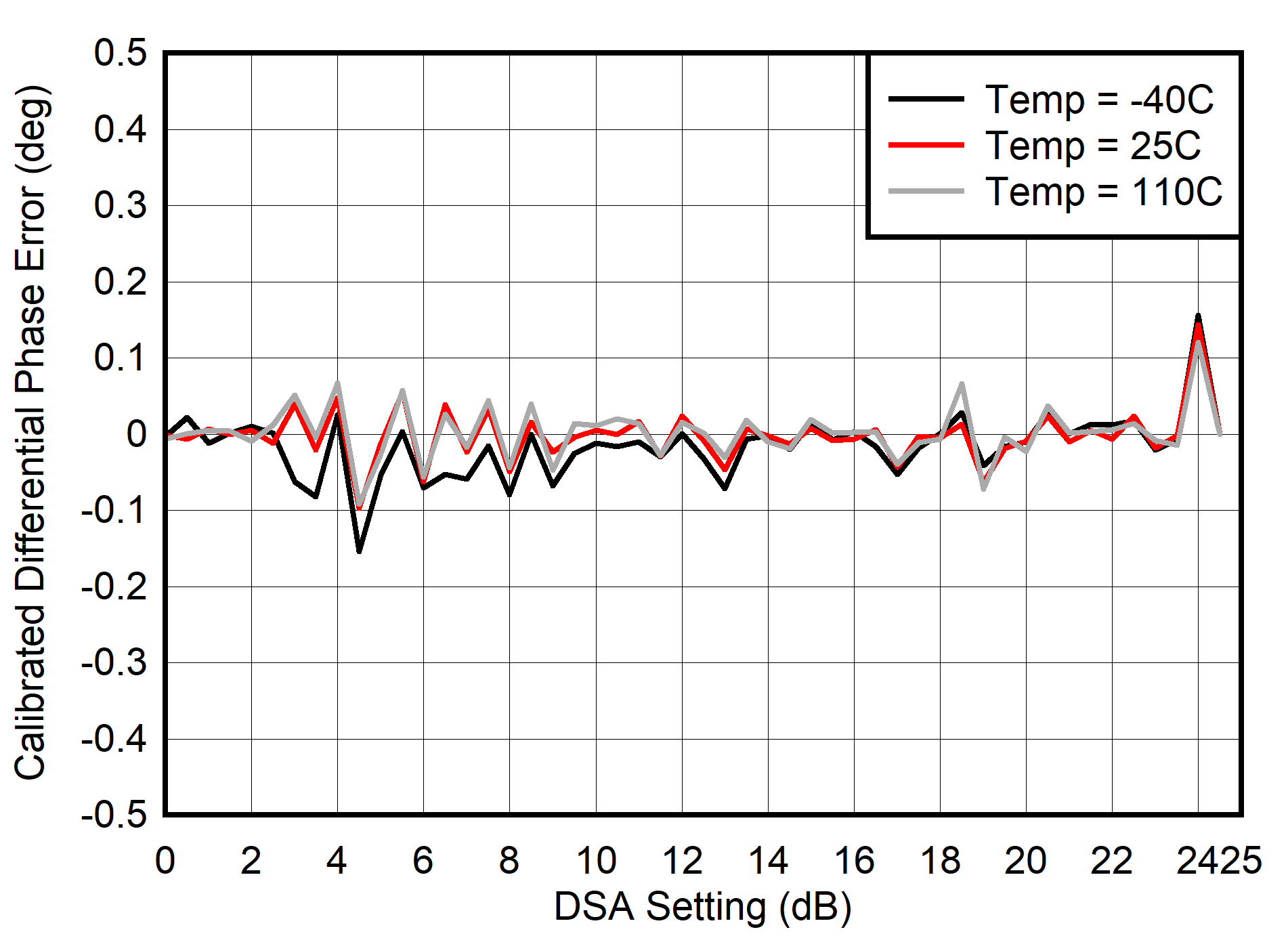

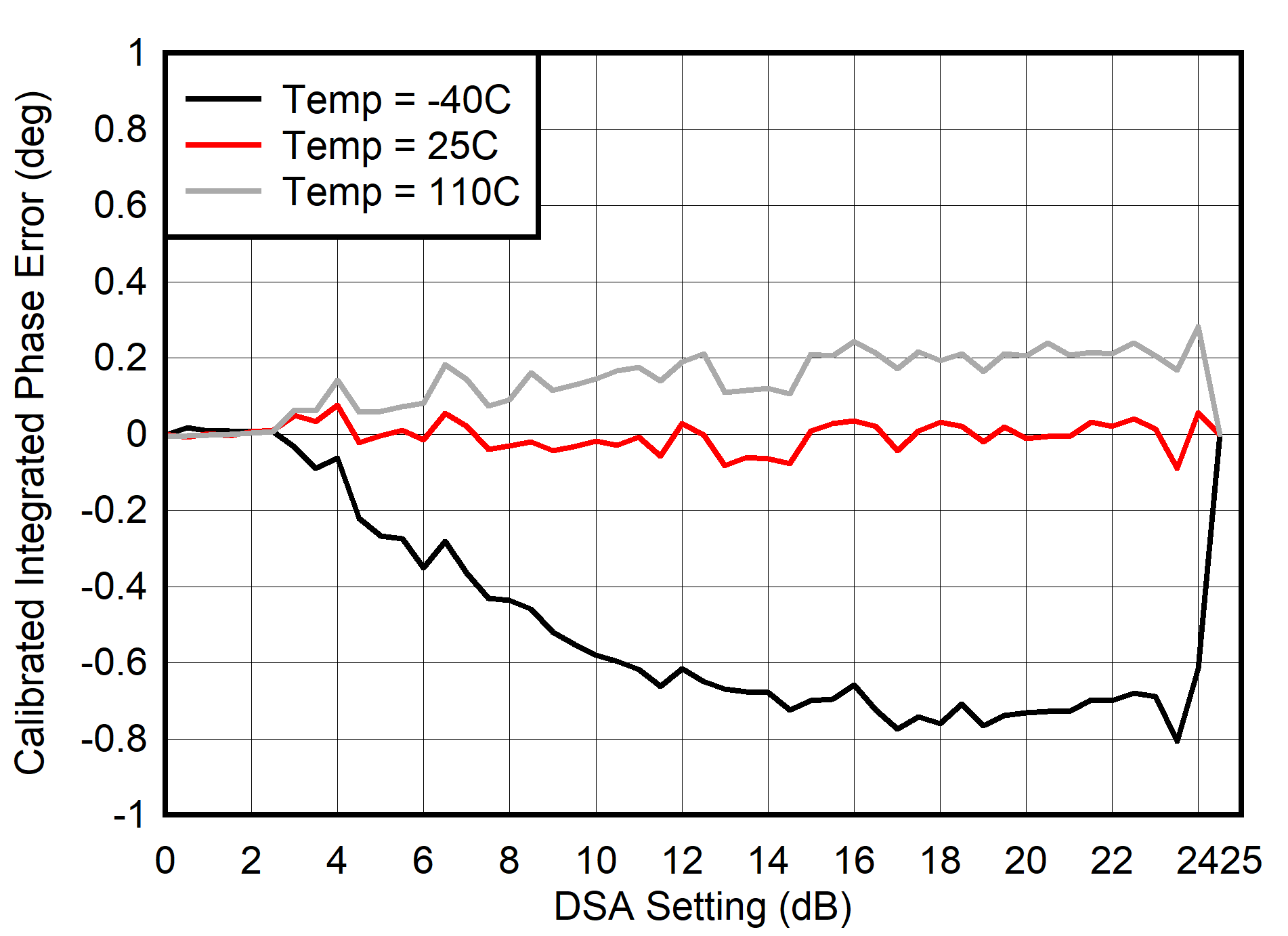

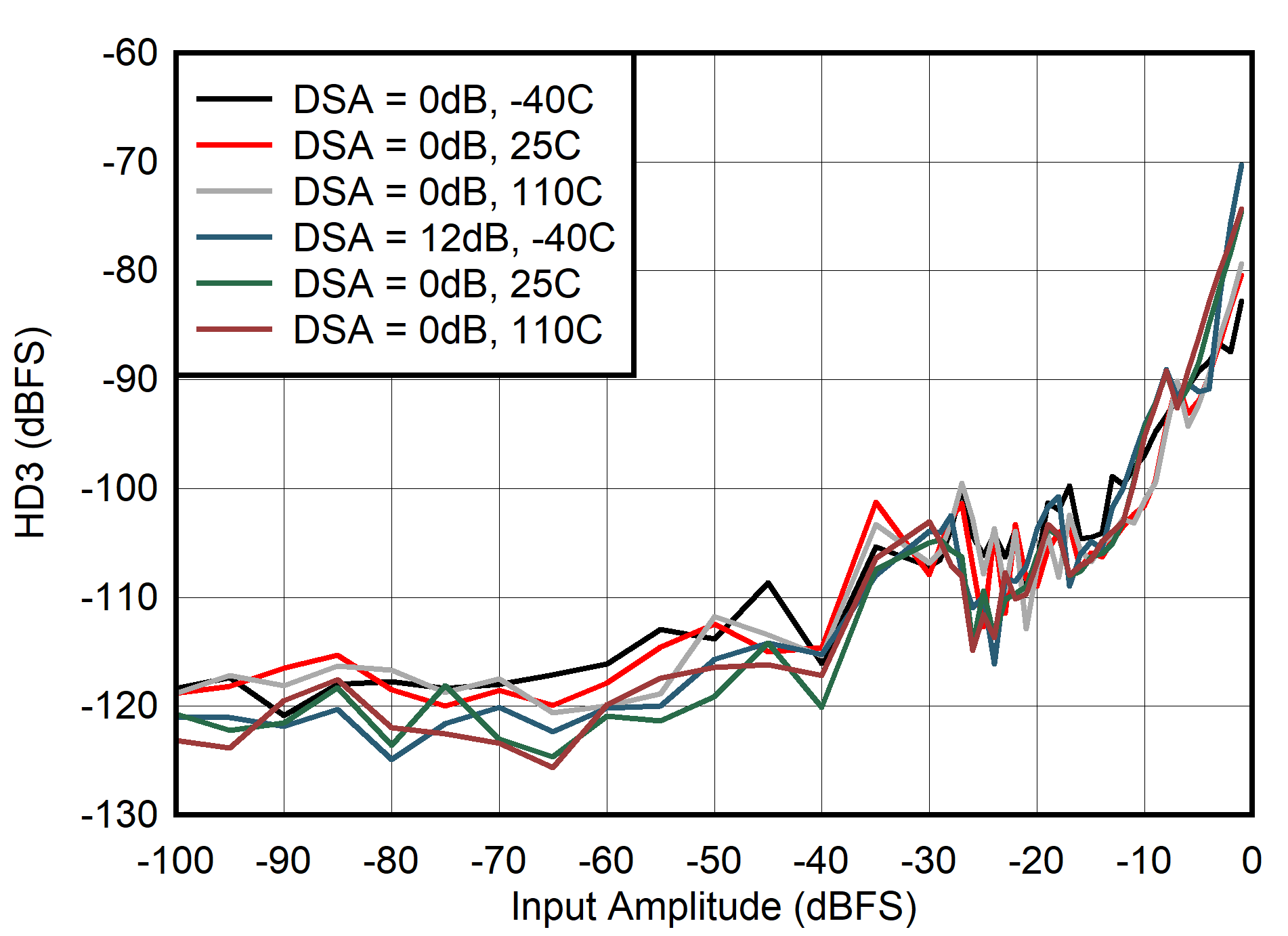

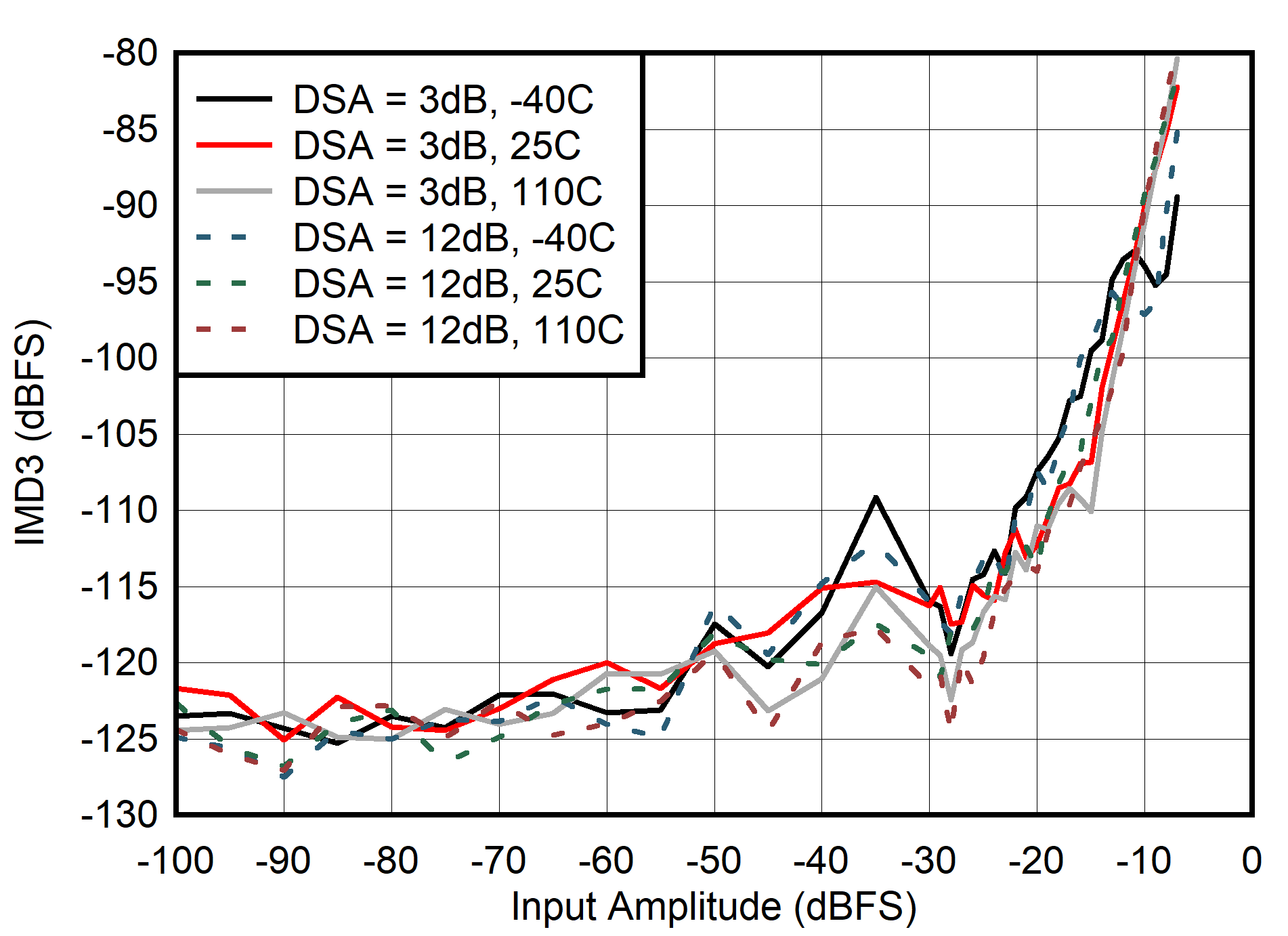

| 積分振幅誤差 = PIN（DSA 設置）- PIN（DSA 設置 = 0）+（DSA 設置） |
| 差分相位誤差 = PhaseIN（DSA 設置 - 1）- PhaseIN（DSA 設置） |
| 積分相位誤差 = Phase（DSA 設置）- Phase（DSA 設置 = 0） |
| fNCO = 400MHz |
| fNCO = 400MHz |
| fOFFSET = 50MHz |
| 差分振幅誤差 = PIN（DSA 設置 - 1）- PIN（DSA 設置）+ 1 |
| 積分振幅誤差 = PIN（DSA 設置）- PIN（DSA 設置 = 0）+（DSA 設置） |
| 差分相位誤差 = PhaseIN（DSA 設置 - 1）- PhaseIN（DSA 設置） |
| 積分相位誤差 = Phase（DSA 設置）- Phase（DSA 設置 = 0） |
| AIN = -3dBFS，fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| AIN = -12dBFS，fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| AIN = -60dBFS，fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| AIN = -6dBFS，fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| AIN = -30dBFS，fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| fADC = 1500MSPS，fNCO = 32.抽取因子為 24x |
| fADC = 1500MSPS，fNCO = 32.13MHz，抽取因子為 24x |
| 差分振幅誤差 = PIN（DSA 設置 - 1）- PIN（DSA 設置）+ 1 |
| 積分振幅誤差 = PIN（DSA 設置）- PIN（DSA 設置 = 0）+（DSA 設置） |
| 差分相位誤差 = PhaseIN（DSA 設置 - 1）- PhaseIN（DSA 設置） |
| 積分相位誤差 = Phase（DSA 設置）- Phase（DSA 設置 = 0） |
| fNCO = 400MHz |
| fNCO = 400MHz |
| fNCO = 400MHz |
| fOFFSET = 50MHz |
