8.3 電源相關建議
ADC 需要兩個不同的電源。AVDD 電源軌為內部模擬和數字電路以及 ADC 本身供電，而 IOVDD 電源軌為數字接口供電。不需要電源時序。
AVDD 電源必須具有低噪聲才能實現數據表性能。在接近直流運行的應用中，還需要考慮電源的 1/f 噪聲貢獻。該 ADC 專為實現出色的 PSRR 而設計，有助于進行電源濾波器設計。
圖 8-4 電源抑制比 (PSRR) 與頻率間的關系推薦的電源架構包括以下兩種：
- 使用高效開關轉換器進行降壓，然后使用低噪聲 LDO 進行第二級穩壓，從而降低開關噪聲并提高電壓精度。
- 使用高效開關轉換器直接降低最終的 ADC 電源電壓。該方法可提供出色的效率，但必須注意確保盡可能降低開關噪聲，以防止 ADC 性能下降。
TI WEBENCH? Power Designer 可用于選擇和設計所需的各個電源元件：請參閱 WEBENCH? Power Designer
為第一級推薦的開關穩壓器包括 TPS62821 和類似器件。
推薦的低壓降 (LDO) 線性穩壓器包括 TPS7A4701、TPS7A90、LP5901 以及類似器件。
對于僅開關穩壓器的方法，紋波濾波器必須設計為與直流/直流轉換器的開關紋波頻率一致的陷波頻率。請注意 WEBENCH? 報告的開關頻率，并設計 EMI 濾波器和電容器組合，以使陷波頻率根據需要居中。圖 8-5 和圖 8-6 展示了這兩種方法。
AVDD 和 IOVDD 電源電壓不應共享，以防止數字開關噪聲耦合到模擬信號鏈中。

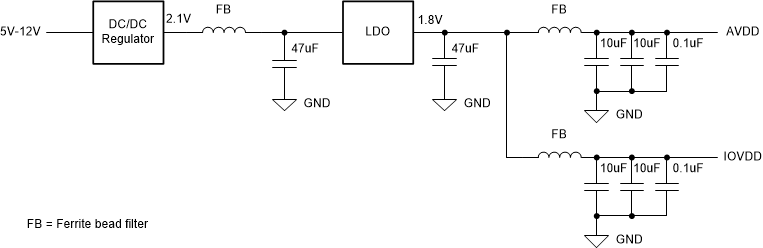

圖 8-5 示例：LDO 線性穩壓器方法

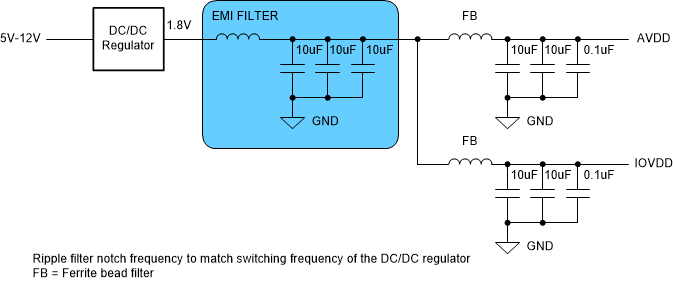

圖 8-6 示例：僅開關的方法
