6.3.7.1 雙通道均衡
當 ADC 在雙通道模式 （基于 JMODE 設置）下運行時，可以在雙通道均衡 模式下設置 PFIR 濾波器。此模式可實現兩個 ADC 通道的獨立頻率均衡。每個通道的濾波器包含 9 個可以單獨設置的系數。每個濾波器的中心抽頭的分辨率為 18 位，LSB 的權重為 2-16。非中心抽頭的分辨率為 12 位，可編程 LSB 權重為 2-10、2-11、2-12、2-13、2-14、2-15 或 2-16。所有非中心抽頭的 LSB 權重相同。圖 6-4 所示為雙通道均衡 的方框圖。

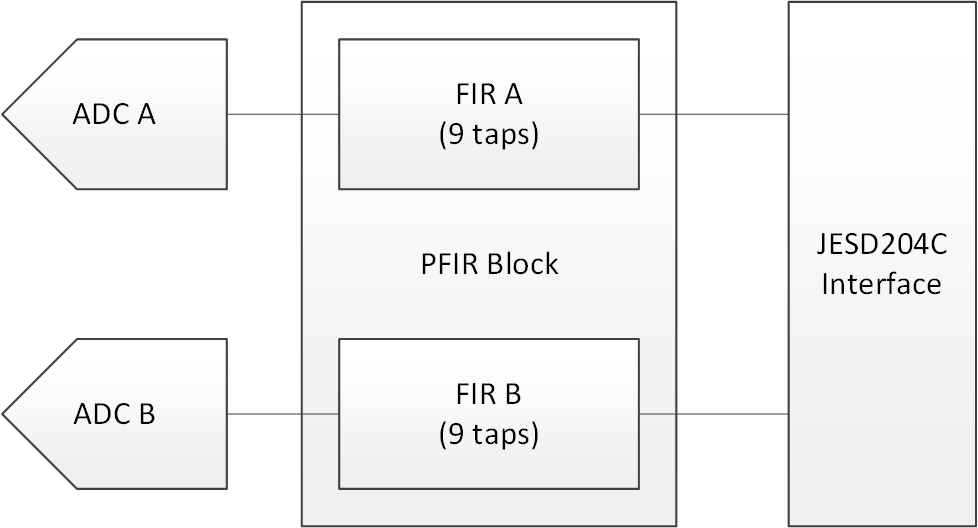

圖 6-4 雙通道均衡 PFIR 方框圖
