ZHCSDR0 April 2015 TPS92513 , TPS92513HV
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 Undervoltage Lockout and Low Power Shutdown (UVLO Pin)
- 8.3.2 Adjustable Switching Frequency (RT/CLK Pin)
- 8.3.3 Synchronizing the Switching Frequency to an External Clock (RT/CLK Pin)
- 8.3.4 Adjustable LED Current (IADJ and ISENSE Pins)
- 8.3.5 PWM Dimming (PDIM Pin)
- 8.3.6 External Compensation (COMP Pin)
- 8.3.7 Overcurrent Protection
- 8.3.8 Overtemperature Protection
- 8.4 Device Functional Modes
-
9 Application and Implementation
- 9.1 Application Information
- 9.2 Typical Application
- 9.3 Design Requirements
- 9.4
Detailed Design Procedure
- 9.4.1 Standard Component Selection
- 9.4.2 Calculate UVLO Resistor Values
- 9.4.3 Calculate the RT Resistor Value (RRT)
- 9.4.4 Calculate the ISENSE Resistor Value (R(ISENSE))
- 9.4.5 Calculate the Inductor Value and Operating Parameters (L)
- 9.4.6 Calculate the Minimum Input Capacitance and the Required RMS Current Rating (CIN)
- 9.4.7 Calculate the Output Capacitor Value (COUT)
- 9.4.8 Calculate the Diode Power Dissipation (D)
- 9.5 Application Curves
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DGQ|10
散熱焊盤機械數據 (封裝 | 引腳)
- DGQ|10
訂購信息
1 特性
- 集成型 220mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 4.5V 至 42V 輸入電壓范圍
（TPS92513HV 為 4.5V 至 60V） - 0V 至 300mV 可調基準電壓
- ±5% LED 電流精度
- 100kHz 至 2MHz 開關頻率范圍
- 專用脈寬調制 (PWM) 調光輸入
- 可調節欠壓閉鎖
- 過流保護
- 過熱保護
- MSOP-10 封裝，采用 PowerPAD™
2 應用范圍
- 街道照明
- 緊急/出口照明
- 一般工業和商業用照明
- 零售照明
- 電器照明
- 運輸照明
- 立體發光字
- 光條
3 說明
TPS92513/HV 為 1.5A 降壓電流穩壓器，其集成有 MOSFET，用于驅動高電流 LED。 這兩款 LED 驅動器的輸入電壓上限分別為 42V 和 60V (HV)，并且可在峰值電流模式控制下以用戶選擇的固定頻率工作，同時可提供出色的線路和負載調節性能。
TPS92513/HV LED 驅動器特有分別用于模擬調光和脈寬調制 (PWM) 調光的獨立輸入，并且不會影響到亮度控制，對比度分別高達 10:1 和 100:1 以上。 PWM 輸入符合低壓邏輯標準，可輕松連接各類微控制器。 通過 IADJ 輸入，可使用 0V 至 1.8V 的外部信號在 0V 至 300mV 范圍內調整模擬 LED 電流設定值。
對于使用兩個或兩個以上 TPS92513/HV LED 驅動器的多燈串應用，可通過外部時鐘來過驅動內部振蕩器，以確保所有轉換器工作在同一頻率下，從而降低出現拍頻的幾率并簡化系統電磁干擾 (EMI) 濾波設計。 該器件具有一個帶滯后功能的可調節輸入欠壓閉鎖 (UVLO) 引腳，可根據具體的電源電壓條件靈活設置起始/停止電壓。
TPS92513 具有逐周期過流保護和熱關斷保護。 該器件采用 10 引腳 HVSSOP PowerPAD™ 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS92513 | HVSSOP (10) | 5.00mm x 3.00mm |
| TPS92513HV |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

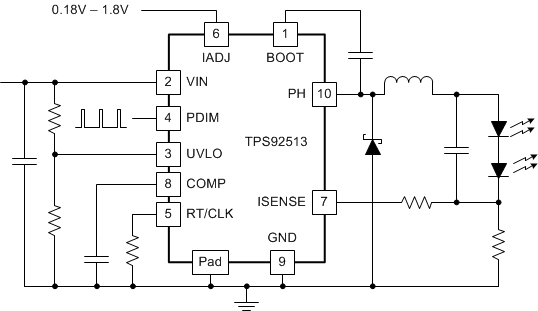

4 簡化電路原理圖

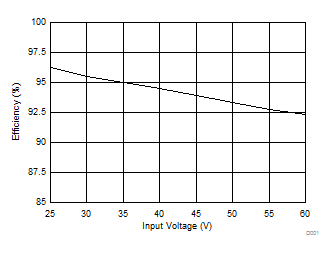

效率與輸入電壓間的關系
1.5A 電流下的 7 個白色 LED (VOUT = 23V)
