ZHCSEO1C March 2012 – February 2016 TPS65177 , TPS65177A
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3 Feature Description
- 7.4
Device Functional Modes
- 7.4.1 Boost Converter (V(AVDD))
- 7.4.2 Buck 1 Converter (V(IO))
- 7.4.3 BUCK 2 CONVERTER (V(CORE))
- 7.4.4 Buck 3 Converter (V(HAVDD))
- 7.4.5 Positive Charge Pump Controller (V(GH)) with Temperature Compensation
- 7.4.6 Negative Charge Pump Controller (V(GL))
- 7.5 Gate Pulse Modulation (V(GHM))
- 7.6
Programming
- 7.6.1 I2C Serial Interface Description
- 7.6.2 Memory Description
- 7.6.3 Read / Write Description
- 7.6.4 Write Operation
- 7.6.5 READ OPERATION
- 7.6.6 Write Single Data to DAC:
- 7.6.7 Write Multiple Data to DAC (Auto Increment Address):
- 7.6.8 Write all DAC Data to EEPROM:
- 7.6.9 Read Single Data From DAC / EEPROM:
- 7.6.10 Read Multiple Data fFom DAC / EEPROM (Auto Increment Address):
- 7.7
Register Map
- 7.7.1
Registers and DAC Settings
- 7.7.1.1 Channel Register (with factory value) - 00h (00h)
- 7.7.1.2 Boost Output Voltage V(AVDD) Register (with factory value) - 01h (0Fh)
- 7.7.1.3 Boost HVS Offset Voltage Register (with factory value) - 02h (05h)
- 7.7.1.4 Boost Current Limit Negative Offset Current Register (with factory value) - 03h (00h)
- 7.7.1.5 Boost Soft-start Time Register (with factory value) - 04h (00h)
- 7.7.1.6 Buck 1 Output Voltage V(IO) Register (with factory value) - 05h (03h):
- 7.7.1.7 Buck 2 Output Voltage V(CORE) Register (with factory value) - 06h (02h)
- 7.7.1.8 Buck 3 Output Voltage V(HAVDD) Register (with factory value) - 07h (1Bh)
- 7.7.1.9 Pos. Charge Pump Low Output Voltage V(GH_L) Register (with factory value) - 08h (08h):
- 7.7.1.10 Positive Charge Pump Low Output Voltage V(GH_L) to V(GH_H) Positive Offset Voltage V(GH_OFS) Register (with factory value) - 09h (04h):
- 7.7.1.11 Gate Pulse Modulation Limit Voltage Register (with factory value) - 0Ah (00h)
- 7.7.1.12 Negative Charge Pump Output Voltage V(GL) Register (with factory value) - 0Bh (04h)
- 7.7.1.13 Buck 3 HVS Offset Voltage Register (with factory value) - 0Ch (00h):
- 7.7.1.14 Memory Write Remain Time Register (with factory value) - FEh (0Fh):
- 7.7.1
Registers and DAC Settings
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RHA|40
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 使能/禁用
- TPS65177：AVI 掉電再上電
- TPS65177A：VI 掉電再上電或 EN 引腳
- 8.6V 到 14.7V 輸入電壓范圍
- 非同步升壓轉換器 (V(AVDD))
- 集成隔離開關
- 13.5V 到 19.8V 輸出電壓 (I2C)
- 15V 默認輸出電壓
- 4.25A 開關電流限制 (I2C)
- 高壓應力模式 (I2C)
- 同步降壓轉換器 (V(HAVDD))
- 4.8V 到 11.1V 輸出電壓 (I2C)
- 7.5V 默認輸出電壓
- 1.7A 開關電流限制
- 高壓應力模式 (I2C)
- 非同步降壓轉換器 (V(IO))
- 2.2V 到 3.7V 輸出電壓 (I2C)
- 2.5V 默認輸出電壓
- 3A 開關電流限制
- 同步降壓轉換器 (V(CORE))
- 0.8V 到 3.3V 輸出電壓 (I2C)
- 1V 默認輸出電壓
- 2.5A 開關電流限制
- 正電荷泵控制器 (V(GH))
- 20V 到 40V 輸出電壓 (I2C)
- 28V 默認輸出電壓
- 溫度補償偏移：0V 到 15V (I2C)
- 4V 默認偏移（28V 到 32V）
- 負電荷泵控制器 (V(GL))
- –14.5V 到 –5.5V 輸出電壓 (I2C)
- –7.9V 默認輸出電壓
- 柵極脈沖調制 (GPM)
- 低至 0V、5V、10V 或 15V (I2C)
- 0V 默認放電電壓
- V(GH) 的溫度補償
- 熱關斷
- I2C 兼容接口
- EEPROM 存儲器
- 6mm × 6mm × 1mm 40 引腳超薄四方扁平無引線 (VQFN) 封裝
2 應用
- GIP (Gate-in-Panel) 液晶顯示屏 (LED) 電視 (TV)
- 非 GIP LCD TV
3 說明
TPS65177/A 可提供 GIP (Gate-in-Panel) 或非 GIP 薄膜晶體管 (TFT)-LCD 面板所需的所有電源軌。所有輸出電壓均可通過 I2C 編程設定。
V(IO) 和 V(CORE) 用于 T-CON，V(AVDD) 和 V(HAVDD) 用于拉電流驅動器和伽馬緩沖器，V(GH) 和 V(GL) 用于柵極驅動器或電平轉換器。為了與非 GIP 技術搭配使用，實現了柵極脈沖調制 (GPM)；為了與 GIP 技術搭配使用，可對 V(GH) 軌進行溫度補償。此外，還針對 V(AVDD) 和 V(HAVDD) 提供了一種高壓應力模式 (HVS)，并且實現了一個集成式 V(AVDD) 隔離開關。V(CORE)、V(HAVDD)、V(GH)、V(GL)、GPM 和 V(GH) 溫度補償可通過 I2C 編程來使能與禁用。
單一 BOM（物料清單）可涵蓋多種面板類型和尺寸，這些面板所需的輸出電壓可以在生產時進行編程并存儲于非易失性集成存儲器中。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65177 | VQFN（40 引腳） | 6.00mm x 6.00mm |
| TPS65177A | VQFN（40 引腳） | 6.00mm x 6.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

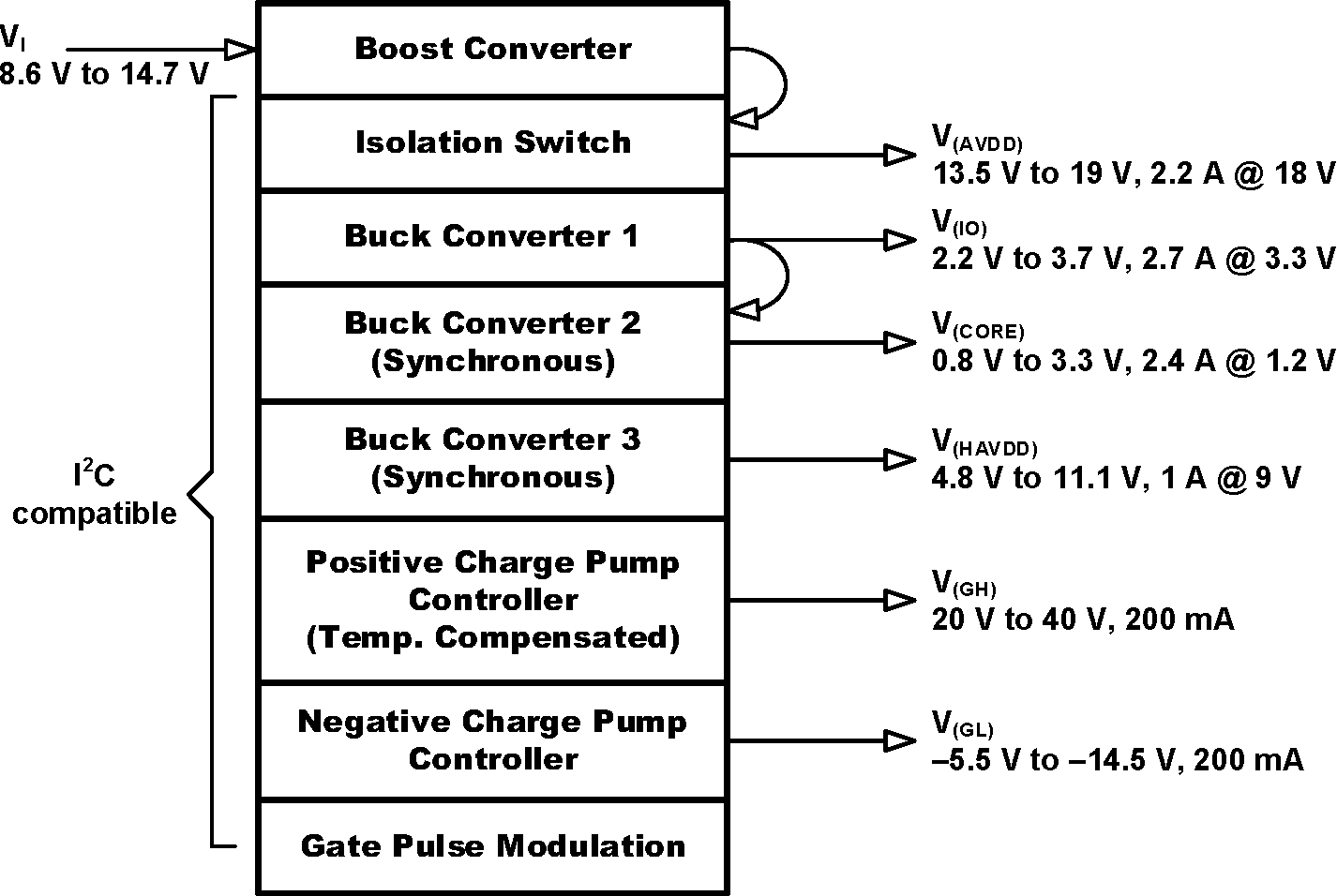

方框圖
4 修訂歷史記錄
Changes from B Revision (January 2016) to C Revision
- Added TPS65177A 器件并已更改 特性 描述，多張圖片的顏色 Go
Changes from A Revision (July 2012) to B Revision
- 已添加 ESD 額定值表，特性 描述部分，器件功能模式部分，應用和實施部分，電源相關建議部分，布局部分，器件和文檔支持部分以及機械、封裝和可訂購信息部分。Go
- Added text to the Power-Up section, " If the EN pin is not connected to VIN..."Go
Changes from * Revision (March 2012) to A Revision
