ZHCSE11A June 2015 – June 2015 TPS62745 , TPS627451
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 典型應用電路原理圖
- 5 修訂歷史記錄
- 6 Device Comparison Table
- 7 Pin Configuration and Functions
- 8 Specifications
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DSS|12
散熱焊盤機械數據 (封裝 | 引腳)
- DSS|12
訂購信息
1 特性
- 3.3V 至 10V 的輸入電壓 (VIN) 范圍
- 400nA 靜態電流典型值
- 負載電流 >15µA 時的效率高達 90%
- 輸出電流高達 300mA
- 射頻 (RF) 友好型 DCS-Control™
- 低輸出紋波電壓
- 16 種可選輸出電壓：
- 1.8V 至 3.3V (TPS62745)
- 1.3V 至 2.8V (TPS627451)
- 集成輸入電壓開關
- VOUT 集成放電功能
- 漏極開路電源正常輸出
- 采用微型 3.3µH 或 4.7µH 電感
- 小型 3mm x 2mm WSON 封裝
2 應用
- Bluetooth® 低功耗、消費類電子產品用射頻 (RF4CE)、短距離低功耗通信技術 (Zigbee)
- 工業用儀表計量
- 能量采集
3 說明
TPS62745 是一款高效超低功耗同步降壓轉換器，針對低功耗無線應用進行了優化。 其提供的穩壓輸出僅消耗 400nA 的靜態電流。 該器件由兩節可再充電的鋰離子電池（鋰電池主要化學成分是 Li-SOCl2、Li-SO2、Li-MnO2）或者四到六節堿性電池供電。 該器件的輸入電壓范圍高達 10V，因此也可以通過 USB 端口和薄膜太陽能模塊供電。 輸出電壓通過四個 VSEL 引腳設置，TPS62745 的電壓范圍為 1.8V 至 3.3V；TPS627451 的電壓范圍為 1.3V 至 2.8V。 TPS62745 搭配使用小型輸出電容，特有低輸出紋波電壓和低噪聲。 由引腳 EN_VIN_SW 控制的內部輸入電壓開關將電源電壓連接至引腳 VIN_SW。 此開關專用于外部分壓器，按比例降低外部 ADC 的輸入電壓。 當電源電壓低于欠壓鎖定閾值時，此開關會自動斷開。 TPS62745 采用小型 12 引腳 3mm × 2mm WSON 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS62745 | WSON | 3mm x 2mm |
| TPS627451 |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

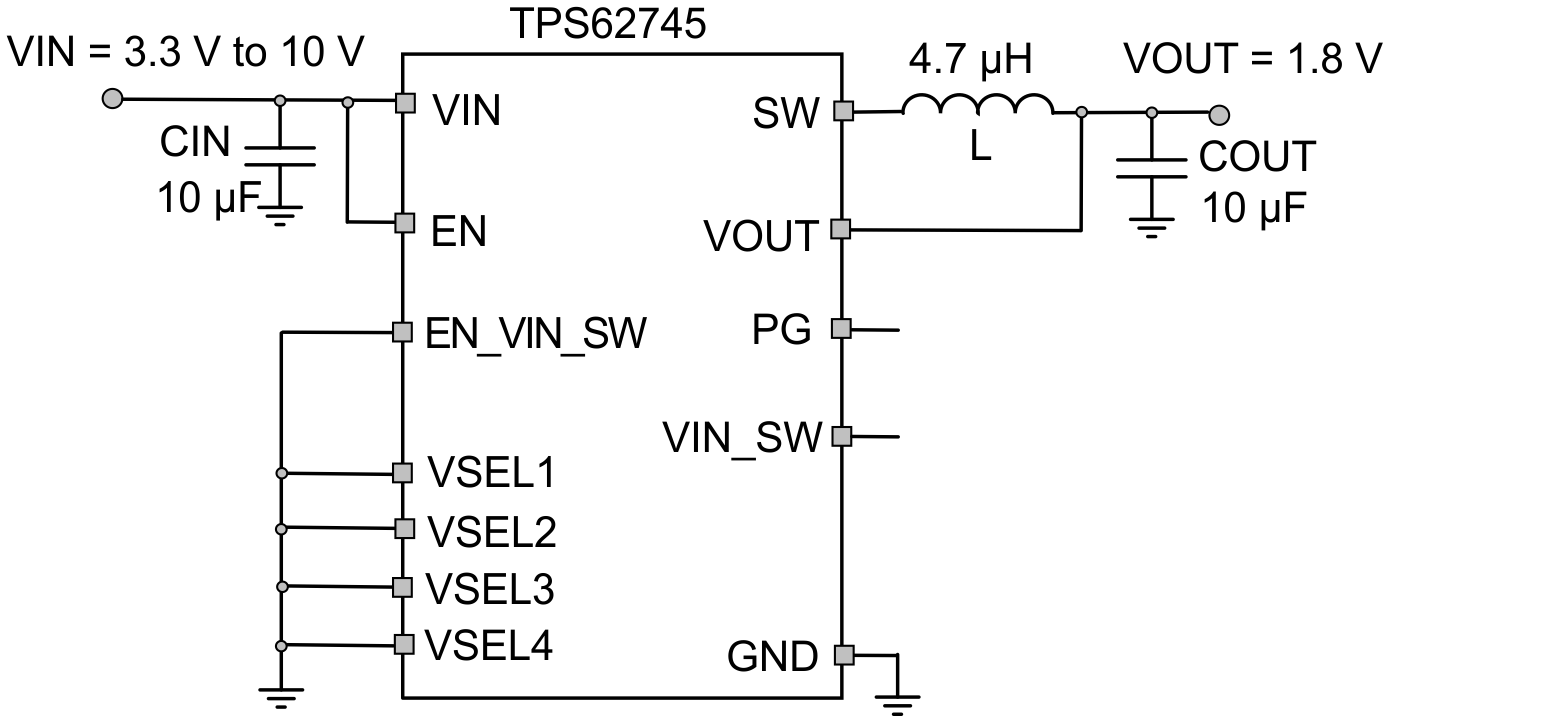

4 典型應用電路原理圖
空白
空白

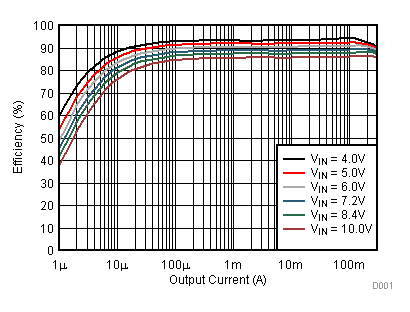

效率與輸出電流間的關系；Vo = 3.3V
