ZHCS759E February 2012 – September 2016 TLV62150 , TLV62150A
PRODUCTION DATA.
TLV62150x 器件是一款簡單易用的同步降壓 DC-DC 轉換器,針對 高功率密度的應用 進行了優化。該器件的開關頻率典型值高達 2.5MHz,允許使用小型電感器,通過利用DCS-Control™ 拓撲提供快速瞬態響應并實現高輸出電壓精度。
此器件具有 4V 至 17V 寬運行輸入電壓范圍,非常適用于由鋰離子或其它電池以及 12V 中間電源軌供電的系統。其輸出電壓為 0.9V 至 5V,支持高達 1A 的持續輸出電流(使用 100% 占空比模式)。
輸出電壓啟動斜坡由軟啟動引腳控制,從而允許作為獨立電源或者在跟蹤配置下的運行。通過配置使能和開漏電源正常引腳也有可能實現電源排序。
在節能模式下,器件可根據輸入電壓 (VIN) 生成約 19μA 的靜態電流。負載較小時可自動且無縫進入節能模式,同時該模式可保持整個負載范圍內的高效率。在關斷模式下,此器件會關閉且關斷期間的流耗少于 2μA。
該器件采用 3mm × 3mm (RGT) 16 引腳超薄型四方扁平無引線 (VQFN) 封裝。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| TLV62150 | VQFN (16) | 3.00mm x 3.00mm |
| TLV62150A |
空格

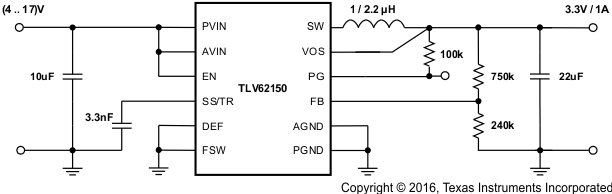

典型應用電路原理圖 |

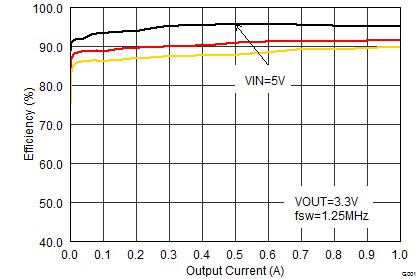

效率與輸出電流間的關系 |
|
|
