1 特性
- 工作電源電壓 (VS) 范圍為 6.5V 至 35V，具有過壓和欠壓警告
- 監控多達 24 路直接開關輸入，并可配置其中 10 路輸入以監控接地或連接到電源的開關
- 開關輸入可接受 40V 電壓和低至 -24V 的反向供電條件
- 6 種可配置的濕性電流設置：
（0mA、1mA、2mA、5mA、10mA 和 15mA） - 適用于多位模擬開關監控的 10 位集成 ADC
- 適用于輸入監控并具有 4 個可編程閾值的集成比較器
- 在輪詢模式下具有超低工作電流：
典型值為 68μA（tPOLL = 64ms，tPOLL_ACT = 128μs，
全部 24 路輸入均處于活動狀態，比較器模式，所有開關均打開） - 使用 3.3V/5V 串行外設接口 (SPI) 協議直接與 MCU 連接
- 可產生中斷來支持所有輸入的喚醒操作
- 集成電源和溫度傳感
- 采用適當?shù)耐獠拷M件根據 IEC 61000-4-2 在輸入引腳上實現 ±8kV 接觸放電 ESD 保護
- 38 引腳 TSSOP 封裝
2 應用
- 信號測量
- PLC、DCS 和 PAC
- 儀表
3 說明
TIC12400 是一款先進的多開關檢測接口 (MSDI) 器件，用于檢測外部開關狀態。TIC12400 支持 24 路直接輸入，并可配置其中 10 路輸入以監控數字 I/O 開關。可為每路輸入設定 6 種濕性電流設置，從而支持不同的應用場景。TIC12400 采用了 集成的 10 位 ADC 對多位模擬開關進行監控，并采用比較器來獨立于 MCU 對數字開關進行監控。該器件支持所有開關輸入的喚醒操作，因此無需持續使 MCU 保持活動狀態，進而可降低系統功耗。TIC12400 支持 2 種工作模式：連續模式和輪詢模式。連續模式下將連續提供濕性電流。輪詢模式下將根據可編程計時器來定期接通濕性電流以對輸入狀態進行采樣，從而顯著降低系統功耗。TIC12400 還提供各種故障檢測和診斷 特性 以提高系統穩健性。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TIC12400 | TSSOP (38) | 9.70 mm x 4.40 mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

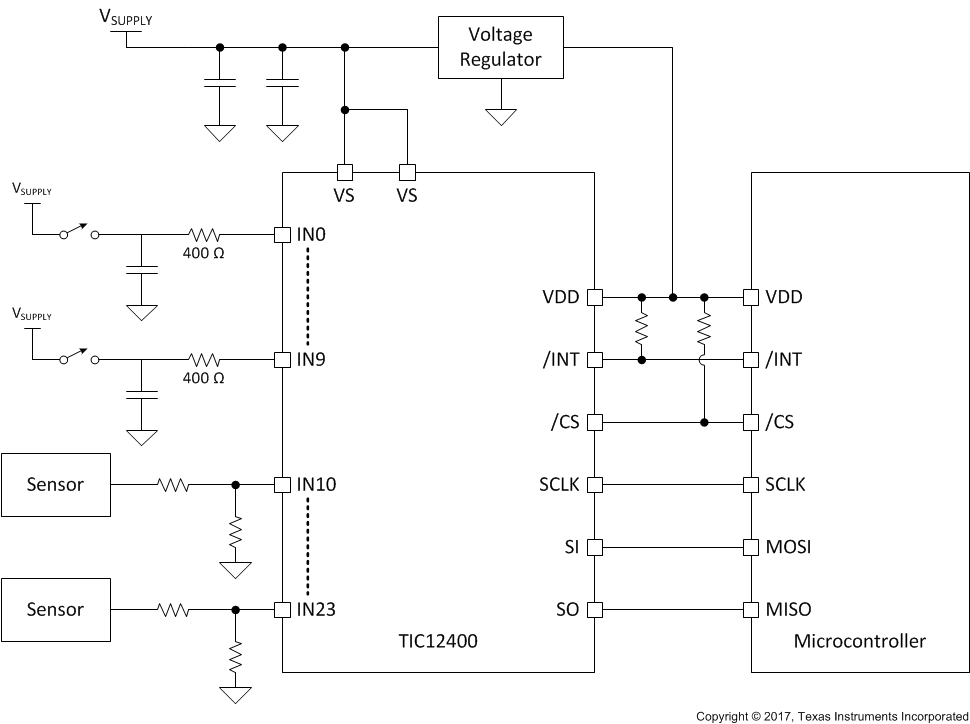

簡化電路原理圖
