ZHCSB75E May 2013 – June 2016 TAS5729MD
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 描述
- 4 修訂歷史記錄
- 5 Related Devices
- 6 Pin Configuration and Functions
-
7 Specifications
- 7.1 Absolute Maximum Ratings
- 7.2 ESD Ratings
- 7.3 Recommended Operating Conditions
- 7.4 Thermal Information
- 7.5 Digital I/O Pins
- 7.6 Master Clock
- 7.7 Serial Audio Port
- 7.8 Protection Circuitry
- 7.9 Speaker Amplifier in All Modes
- 7.10 Speaker Amplifier in Stereo Bridge Tied Load (BTL) Mode
- 7.11 Speaker Amplifier in Stereo Post-Filter Parallel Bridge Tied Load (Post-Filter PBTL) Mode
- 7.12 Headphone Amplifier and Line Driver
- 7.13 Reset Timing
- 7.14 I2C Control Port
- 7.15 Typical Electrical Power Consumption
- 7.16 Typical Characteristics
- 8 Parameter Measurement Information
-
9 Detailed Description
- 9.1 Overview
- 9.2 Functional Block Diagram
- 9.3 Feature Description
- 9.4 Device Functional Modes
- 9.5 Programming
- 9.6
Register Maps
- 9.6.1 Clock Control Register (0x00)
- 9.6.2 Device ID Register (0x01)
- 9.6.3 Error Status Register (0x02)
- 9.6.4 System Control Register 1 (0x03)
- 9.6.5 Serial Data Interface Register (0x04)
- 9.6.6 System Control Register 2 (0x05)
- 9.6.7 Soft Mute Register (0x06)
- 9.6.8 Volume Registers (0x07, 0x08, 0x09)
- 9.6.9 Volume Configuration Register (0x0E)
- 9.6.10 Modulation Limit Register (0x10)
- 9.6.11 Interchannel Delay Registers (0x11, 0x12, 0x13, and 0x14)
- 9.6.12 PWM Shutdown Group Register (0x19)
- 9.6.13 Start/Stop Period Register (0x1A)
- 9.6.14 Oscillator Trim Register (0x1B)
- 9.6.15 BKND_ERR Register (0x1C)
- 9.6.16 Input Multiplexer Register (0x20)
- 9.6.17 Channel 4 Source Select Register (0x21)
- 9.6.18 PWM Output MUX Register (0x25)
- 9.6.19 AGL Control Register (0x46)
- 9.6.20 PWM Switching Rate Control Register (0x4F)
- 9.6.21 EQ Control (0x50)
-
10Application and Implementation
- 10.1 Application Information
- 10.2
Typical Applications
- 10.2.1 Stereo BTL Configuration With Headphone and Line Driver Amplifier
- 10.2.2 Mono PBTL Configuration with Headphone and Line Driver Amplifier
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DCA|48
散熱焊盤機械數據 (封裝 | 引腳)
- DCA|48
訂購信息
1 特性
- 音頻 I/O 配置
- 音頻數字信號處理：
- 數字均衡
- 雙頻帶自動增益限制
- 粗略和精密音量控制
- 脈寬調制 (PWM) 電平計量
- 常規運行 特性：
- 音頻性能（PVDD = 18V，R負載 = 8Ω）
- 空閑聲道噪聲 = 56µVrms
- 1W，1kHz 時的總諧波失真 + 噪聲 (THD+N) = 0.15%
- 信噪比 (SNR) = 105dB（以 0dBFS 為基準）
2 應用
- LCD/LED TV 和多用途監視器
- 條形音箱，擴展塢，PC 音頻
- 消費類音頻設備
3 描述
TAS5729MD 是一款立體聲 I²S 輸入器件，其配有數字音頻處理器，可提供雙頻帶自動增益限制 (AGL)、數字均衡、粗略和精細音量控制以及 PWM 電平計量等功能。AGL 是一種增強型動態范圍壓縮 (DRC) 功能。該器件可在寬泛的 PVDD 電源范圍內工作，因此可適應各類 應用。TAS5729MD4.5運行電壓范圍為 V 至24VDC 的標稱電源電壓。該器件由 I²C 控制端口進行控制。該器件配有集成 DirectPath™ 耳機放大器和線路驅動器，可提高系統級集成度并削減解決方案總成本。
輸出金屬氧化物半導體場效應晶體管 (MOSFET) 的 200mΩ DS(ON) 兼顧散熱性能與器件成本，二者相得益彰。此外，該器件采用耐熱增強型 HTSSOP 封裝，在現代消費類電子器件的較高工作環境溫度下展現出優異的性能。
整個 TAS5729xx 系列均實現引腳兼容，允許在多個終端應用平臺使用同一款硬件解決方案。此外，整個 TAS5729xx 系列的 I²C 寄存器映射相同，因此當需要根據系統級要求選擇器件時，可以降低開發工作量。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TAS5729MD | HTSSOP (48) | 12.50mm x 6.10mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

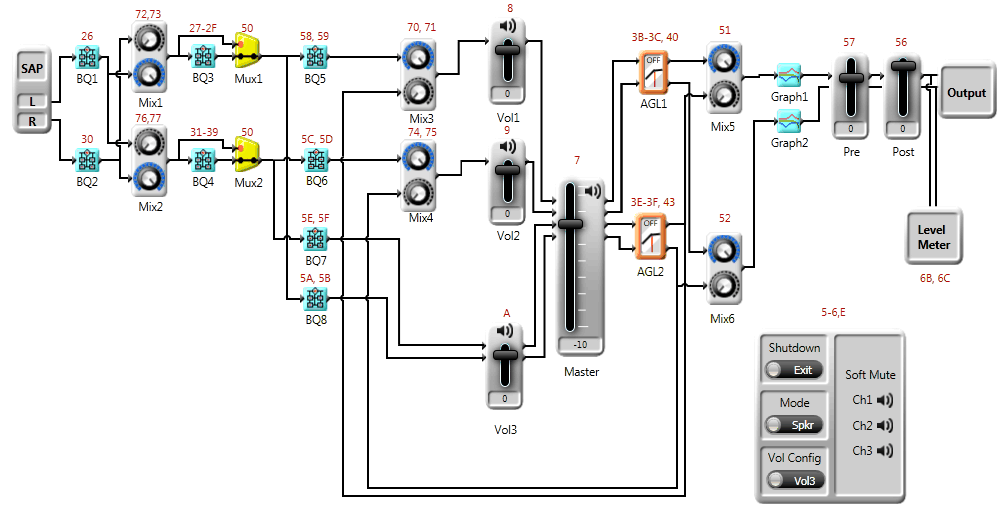

信號處理流程

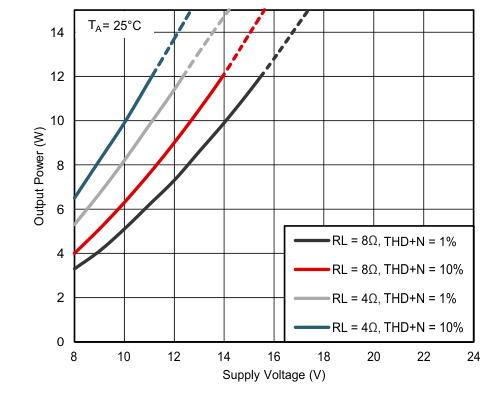

10% THD+N 時的功率與 PVDD 間的關系
NOTE:
虛線表示散熱受限的區域。
