1 特性
- 采用德州儀器 (TI) 的
NanoFree™封裝 - 鎖斷性能超過 100mA，符合 JESD 78 II 類規范的要求
- 靜電放電 (ESD) 保護性能超過 JESD 22 規范的要求
- 2000V 人體放電模型 (A114-A)
- 200V 機器放電模式 (A115-A)
- 1000V 組件充電模式 (C101)
- 支持 5V VCC 運行
- 輸入接受的電壓達到高達 5.5V
- 支持向下轉換到 VCC
- 3.3V 和 50pF 負載下最大 tpd 為 6ns
- 低功耗，10µA 最大 ICC
- 電壓為 3.3V 時，輸出驅動為 ±24mA
- Ioff 支持部分斷電模式和后驅動保護
2 應用
- 測試和測量
- 企業交換
- 電信基礎設施
- 個人電子產品
- 白色家電
3 說明
SN74LVC1G79 器件是一種的單路正緣觸發 D 型觸發器，專門為 1.65V 到 5.5V VCC 操作而設計。
當數據輸入 (D) 處的數據滿足設置時間要求時，將該數據傳輸到時鐘脈沖正向緣上的 Q 輸出。時鐘觸發出現在一個特定電壓電平上，并且不與時鐘脈沖的上升時間直接相關。經過保持時間間隔后，可以更改 D 輸入處的數據而不影響輸出處的電平。
NanoFree™封裝技術是 IC 封裝概念的一項重大突破，它將硅晶片用作封裝。
該器件完全 適用于 使用 Ioff 的局部掉電應用。當器件斷電時，Ioff 電路將會禁用輸出。這會抑制電流反流到器件中，從而防止損壞器件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸 |
|---|---|---|
| SN74LVC1G79DBV | SOT-23 (5) | 2.90mm × 1.60mm |
| SN74LVC1G79DCK | SC70 (5) | 2.00mm × 1.25mm |
| SN74LVC1G79DRL | SOT (5) | 1.60mm × 1.20mm |
| SN74LVC1G79YZP | DSBGA (5) | 1.14mm × 0.91mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

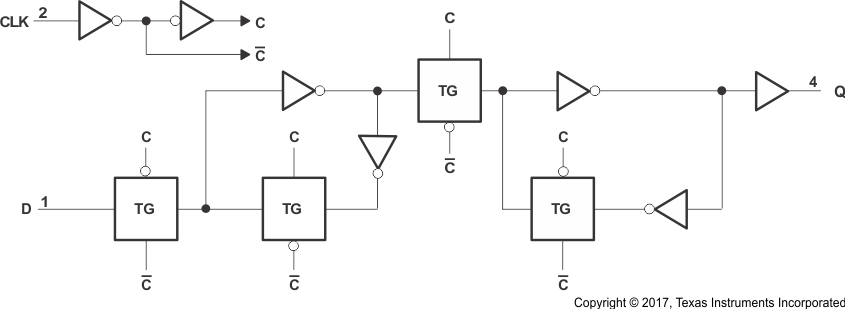

邏輯圖（正邏輯）
