ZHCSEI6 January 2016 LM5140-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 High Voltage Start-up Regulator
- 8.3.2 VCC Regulator
- 8.3.3 Oscillator
- 8.3.4 SYNIN and SYNOUT
- 8.3.5 Enable
- 8.3.6 Power Good
- 8.3.7 Output Voltage
- 8.3.8 Minimum Output Voltage Adjustment
- 8.3.9 Current Sense
- 8.3.10 DCR Current Sensing
- 8.3.11 Error Amplifier and PWM Comparator
- 8.3.12 Slope Compensation
- 8.4 Device Functional Modes
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
1 特性
- 符合 AEC-Q100 1 級標準
（TA = -40ºC 至 125ºC） - 輸入工作電壓范圍為 3.8V 至 65V（最高絕對電壓為 70V）
- 兩個具有以下電壓特性的交錯式降壓控制器：
- VOUT1：3.3V、5V 固定電壓或 1.5V 至 15V
可調節電壓，精度為 ±1% - VOUT2：5V、8V 固定電壓或 1.5V 至 15V
可調節電壓，精度為 ±1%
- VOUT1：3.3V、5V 固定電壓或 1.5V 至 15V
- 2.2MHz 或 440kHz 固定開關頻率，精度為 ±7%
- 可選擇與外部時鐘保持同步
- 用于附加轉換器的 SYNC 輸出時鐘
- 關斷模式電流：9µA（典型值）
- 無負載待機電流：35µA（典型值）（單通道運行）
- 電流限值閾值可編程為 50mV 或 75mV，精度為 ±10%
- 用于 VOUT1 和 VOUT2 的獨立使能輸入
- 針對持續過載條件的斷續模式保護
- 獨立的電源正常輸出
- 具有可調節轉換率控制的高側和低側柵極驅動器
- 在輕負載條件下可選擇二極管仿真或連續導通
- 具有可濕性側面的超薄型四方扁平無引線 (VQFN)-40 封裝
2 應用
- 汽車電子產品
- 信息娛樂系統
- 儀表板
- 高級駕駛員輔助系統 (ADAS)
3 說明
LM5140-Q1 是一款雙路同步降壓控制器，用于高電壓、寬 VIN 降壓轉換器 應用. 此控制方法基于電流模式控制。電流模式控制可提供固有線路前饋、逐周期電流限制和簡化的環路補償。
LM5140-Q1 具有 可調節轉換率控制功能，能夠簡化 CISPR 和汽車級電磁干擾 (EMI) 要求的合規性。LM5140-Q1 可在 2.2MHz 或 440kHz 的可選開關頻率下運行，兩條控制器通道發生 180º 出相。在輕負載或無負載條件下，LM5140-Q1 通過在跳周期模式下運行來提升低功耗效率。LM5140-Q1 具備一個自動切換至外部偏置電源的高電壓偏置穩壓器，能夠提升效率并降低輸入電流。其他 功能 包括頻率同步、逐周期電流限制、針對持續過載條件的斷續模式保護、獨立的電源正常輸出以及獨立的使能輸入。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM5140-Q1 | VQFN (40) | 6.00mm x 6.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

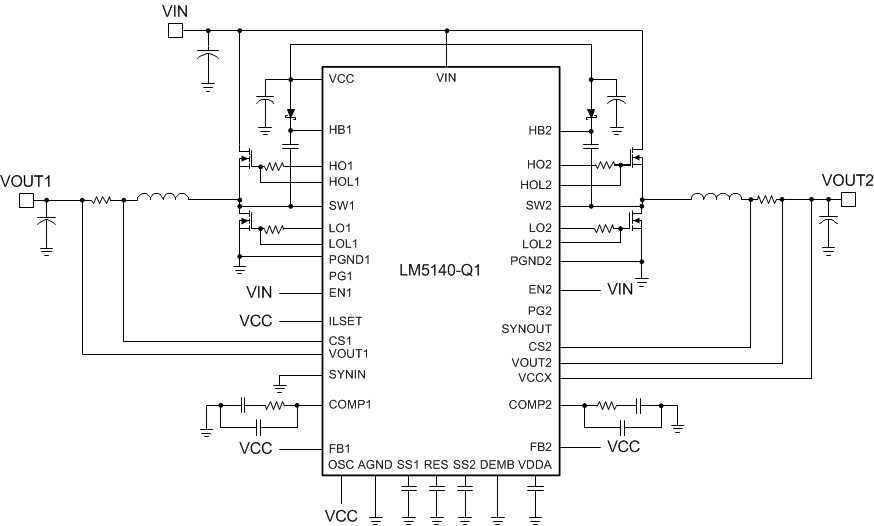

4 簡化電路原理圖
