在工業和個人電子產品直流/直流轉換器中實現納安級 I_Q

在諸如計量系統、煙霧探測器、智能手表、醫療傳感器和助聽器等電池供電系統中，總會有一到兩個電壓軌持續處于啟動狀態，以便為系統的微處理器、關鍵傳感器或可能的通信總線供電。這些常開電壓軌需要具有非常高的效率，以便延長電池運行時間，因此降低 I_Q 非常重要。

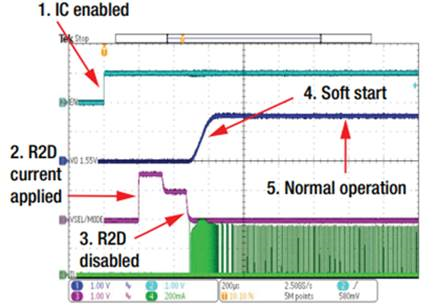

TPS62843 降壓轉換器針對 50μA 至 300mA 的負載電流進行了優化，并具有省電模式，I_Q 工作電流為 275nA，關斷電流為 4nA。TPS63901 降壓/升壓轉換器和 TPS61299 升壓轉換器都具有輸入電流限制功能，可保護不支持高峰值電流的電池，例如紐扣電池。TPS63901 轉換器具有動態電壓調節功能，運行期間可在兩個輸出電壓之間進行切換，并可在待機模式下通過降低系統電源電壓來降低功耗。如圖 4 所示，這些直流/直流轉換器中的電阻器到數字 (R2D) 電路可設置輸出電壓，這有助于消除反饋電阻器中的漏電流，實現更小的解決方案尺寸和降低設計成本（因?yàn)檫x擇輸出電壓所需的電阻器要少一個）。

圖 5 展示了 LMR36502 降壓轉換器和 TPSM365R15 降壓模塊的超低運行 I_Q。在 20V 至 60V 的整個工作電壓范圍內且常開電壓軌需要運行的情況下，4μA 的工作 I_Q 保持相對恒定，從而有助于延長電池壽命。
