5 運行仿真和輸出

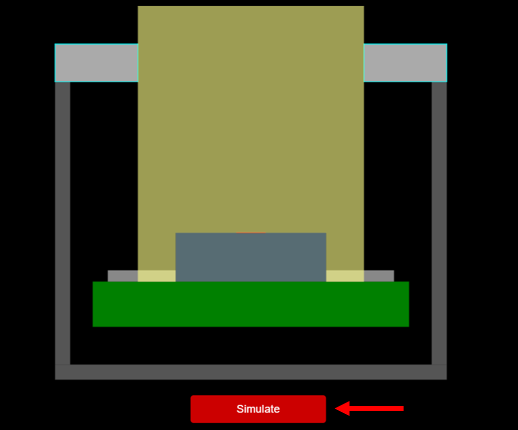

創建或導入設計后，用戶現在可以通過選擇 2D 切片窗口底部的紅色“Simulate”按鈕來仿真設計，如圖 5-1 所示。

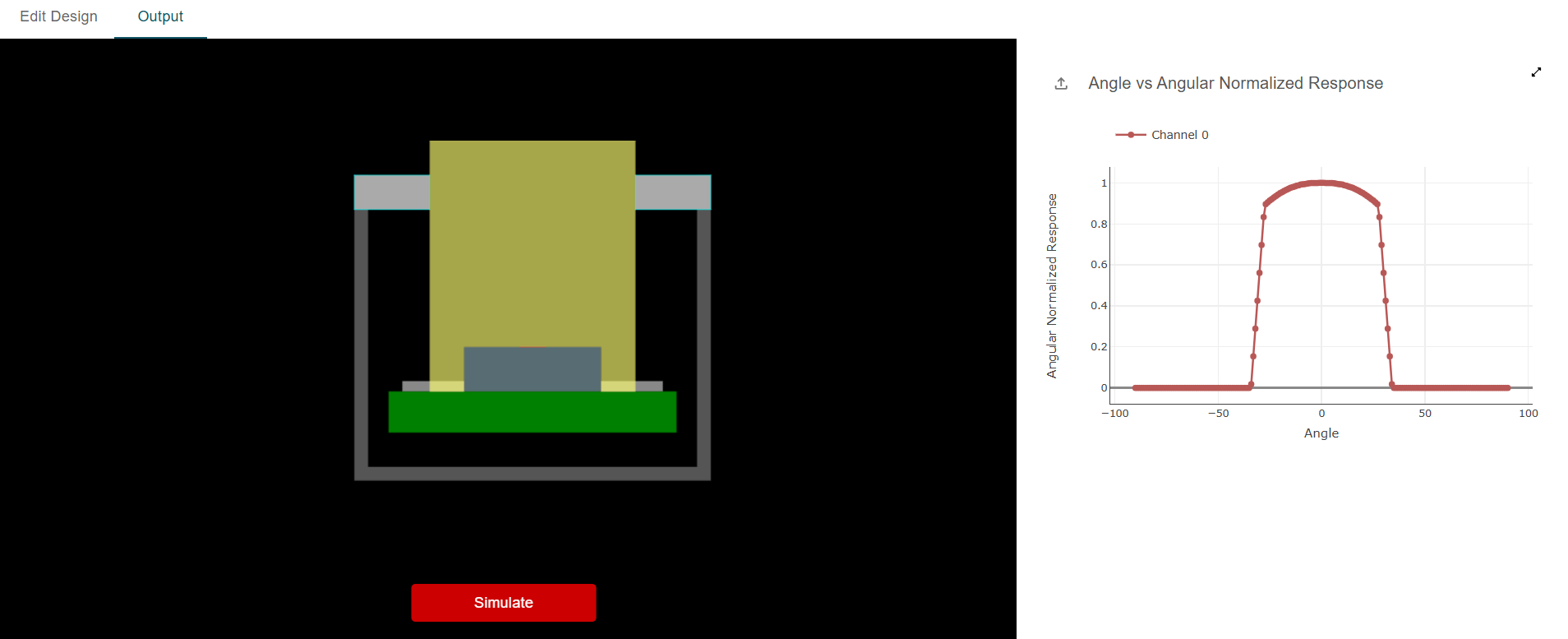

用戶啟動仿真后，2D 切片窗口將顯示光源在傳感器上方作弧形運動的動畫。光源掃描范圍為 -90 度到 +90 度，系統也會在后臺中記錄每個入射角照射到傳感器區域的光量。仿真完成后，角度響應圖將顯示在仿真窗口的右側，如圖 5-2 所示。

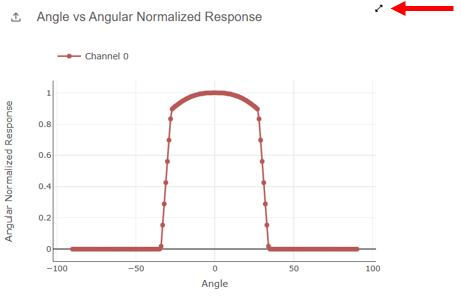

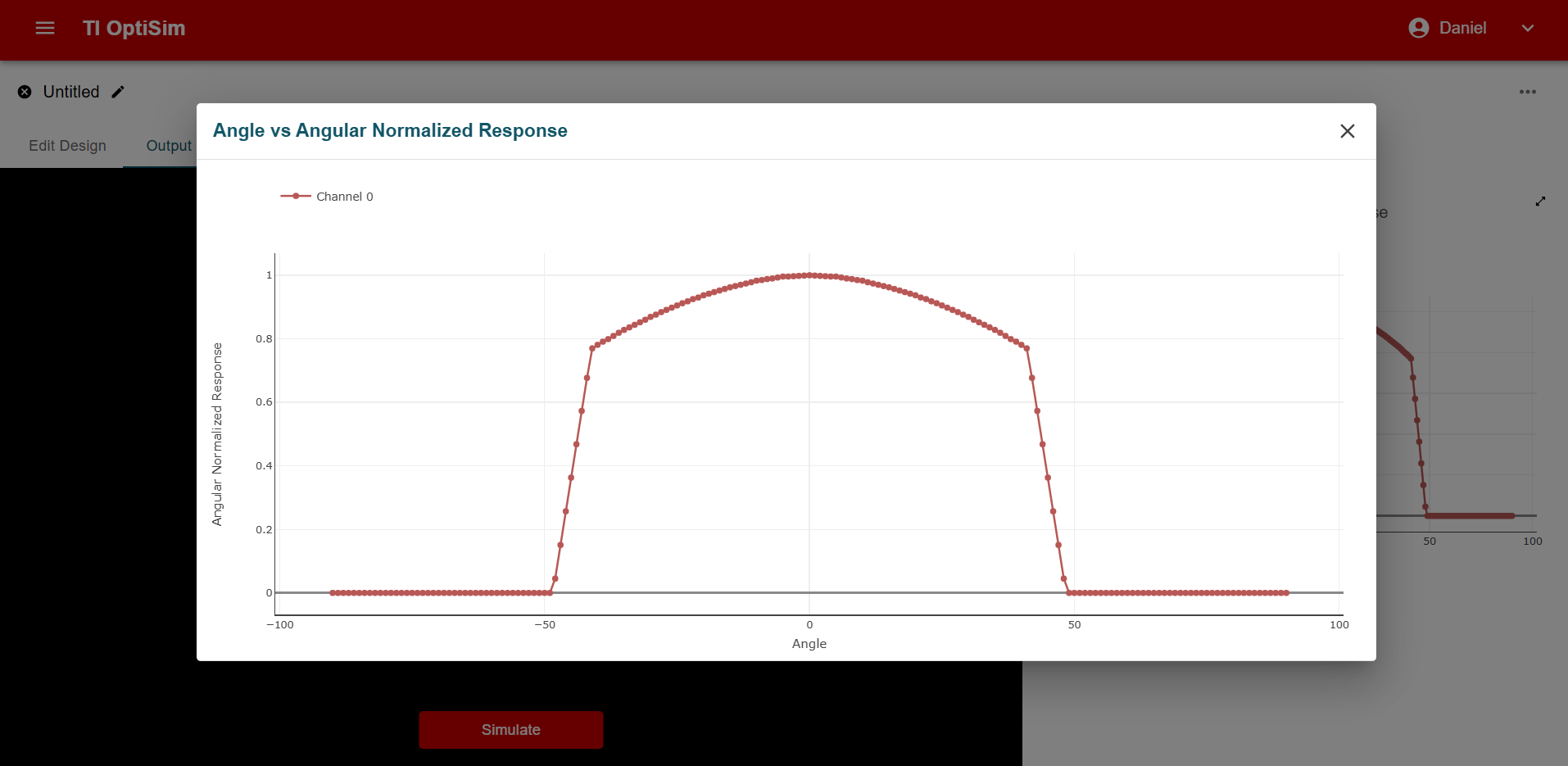

在圖表窗口的右上角，用戶可以展開圖表，如圖 5-3 和圖 5-4 所示。

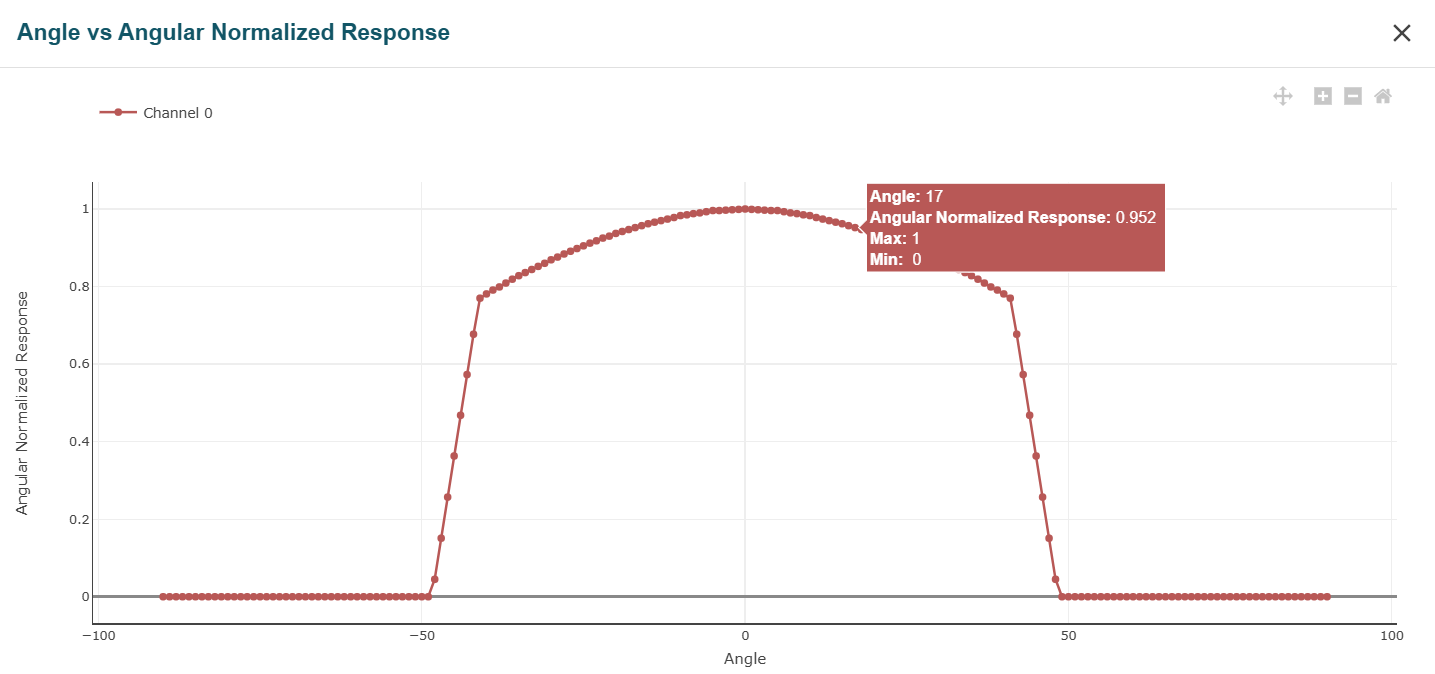

生成的圖表是交互式的，這意味著您可以將鼠標懸停在不同的角度上并查看傳感器響應，如圖 5-5 所示。

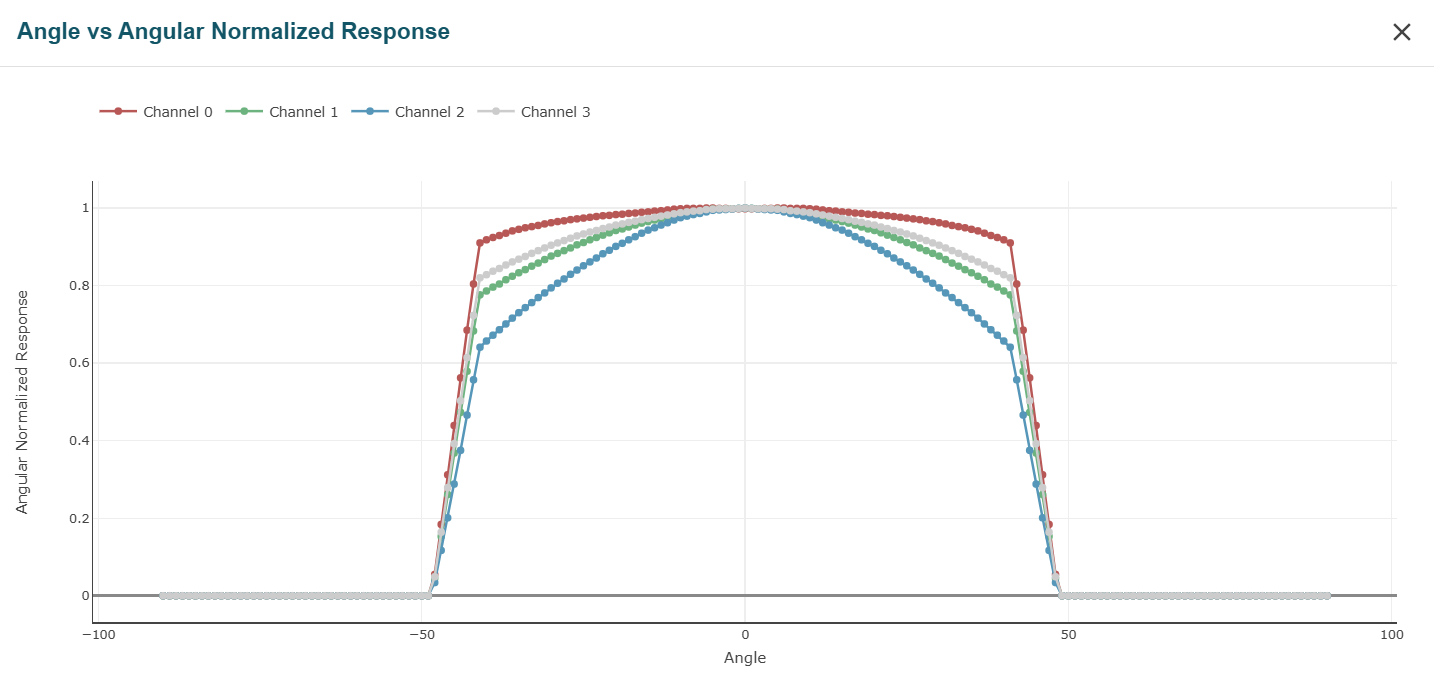

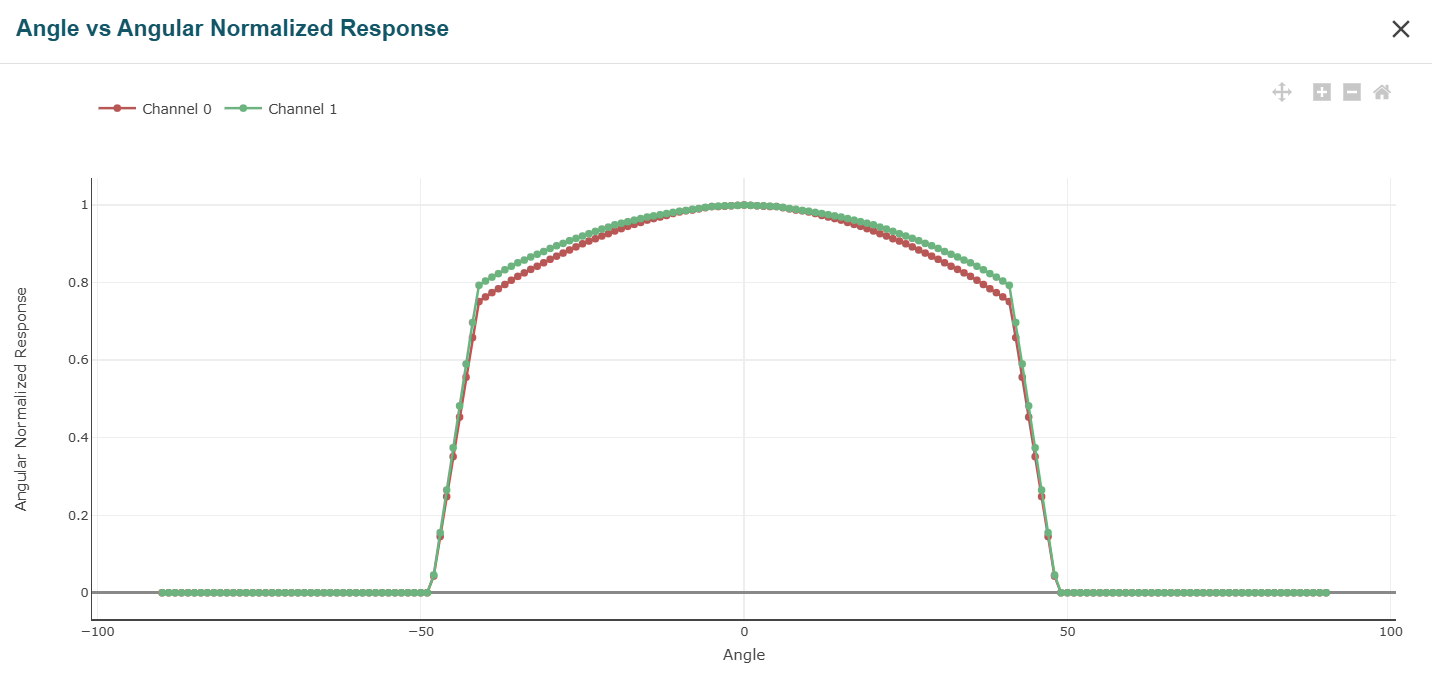

對于 OPT4048（XYZ 傳感器）和 OPT4003（ALS + 紅外傳感器）等多通道傳感器，圖中包含所有通道的角度響應。圖 5-6 和圖 5-7 分別顯示了 4 通道和 2 通道傳感器的角度響應。

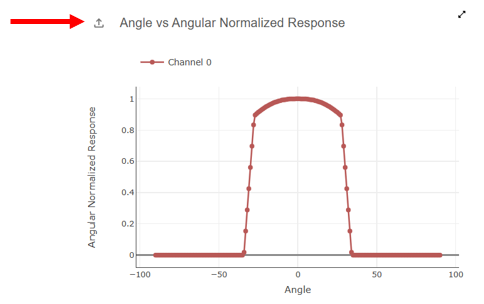

為了進行進一步分析，用戶可以通過選擇圖表窗口左上角的“Export”按鈕，將不同的繪圖點導出為 Excel 格式（請參閱圖 5-8）。
