1 簡介

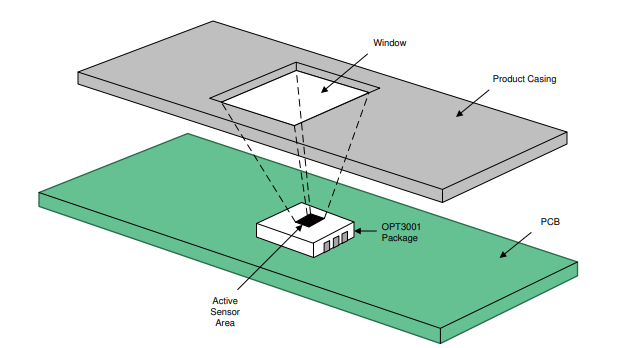

環境光傳感器 (ALS) 和環境色彩傳感器 (ACS) 是輸出信號與入射到檢測區域的可見光量成正比的器件。在將這些傳感器集成到產品設計中時，工程師必須仔細考慮整個光學系統對光傳輸的影響，從而確保在不同條件下均能進行準確測量。大多數產品設計都需要將傳感器放置在外殼中，以實現保護和美觀目的，如圖 1-1 所示。但是，這些外殼的物理尺寸和配置會限制光路徑并改變傳感器的響應特性，從而顯著影響整體光學性能。

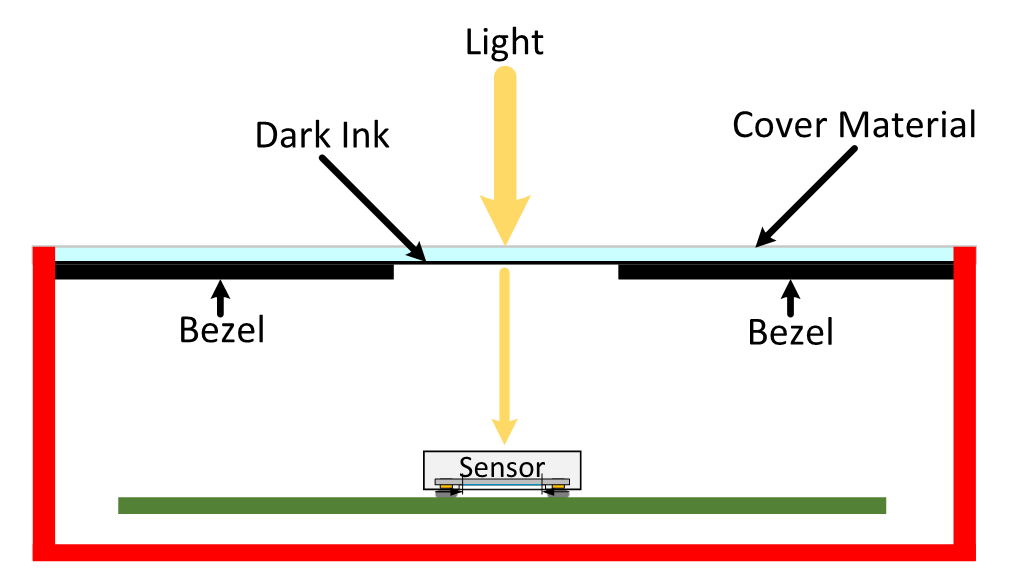

除了外殼外，設計人員還可以選擇使用光管和保護玻璃等光學材料。許多應用在傳感器上使用保護玻璃實現各種目的。例如，深色或有色保護玻璃有助于隱藏傳感器的外觀，同時仍支持正常運行所需的光傳輸。該方法維持了產品的美觀設計，同時保留了傳感器的功能。

如果傳感器需要放置在外殼內的更深位置，設計人員還可以使用光管來擴展傳感器的視場，如圖 1-3 所示。

對于復雜的組件，設計人員可能在同一個工業設計中采用具有窗口、光管和擴散器的多層結構，以實現功能目標和美學目標。TI OptiSim 工具提供了一個全面的仿真環境，使設計人員可以評估整個光學堆疊對傳感器性能的影響。通過規定外殼尺寸、孔徑配置和各種光學材料，用戶可以對其系統的光學特性（包括角度響應和視場 (FOV)）進行準確建模。該功能無需物理原型或復雜的仿真軟件專業知識，即可幫助用戶作出明智的設計決策。
