- 從 Latte 中打開 TX73L64 GUI 并運行 devInit.py(運行 → 緩沖區 (F5))。
- 拆焊 0Ω 電阻器 R295,并在 R276 處焊接一個 0Ω 電阻器

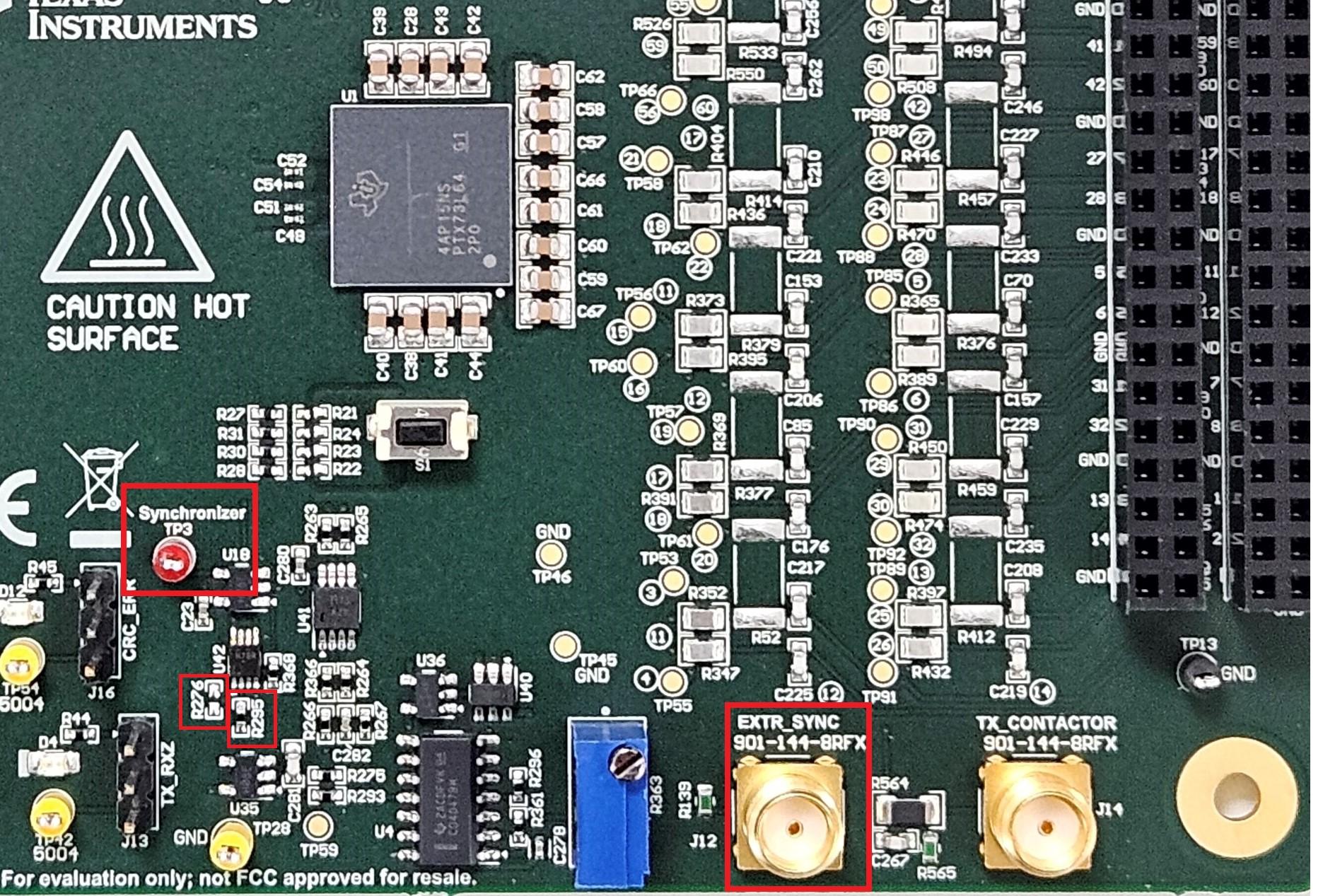

- 現在,將信號發生器 (3.3Vpp) 連接到 J12,如圖所示。確保電阻器焊盤 R139 已填充一個 50Ω 電阻器用作端接電阻器,這有助于提高信號完整性。
- 將信號發生器(在此環境中,已使用任意波形發生器)連接到 J12,以應用外部 TR_BF_SYNC 信號。
- 現在,轉到 Quick_Setup 選項卡,選中同步時鐘啟用 框。
用戶可以觀察到施加到器件引腳(同步器 TP3)的 TR_BF_SYNC 信號。
