11 性能數據和典型特性
圖 11-1 至圖 11-4 顯示了 LMG1020EVM-006 的典型性能曲線。

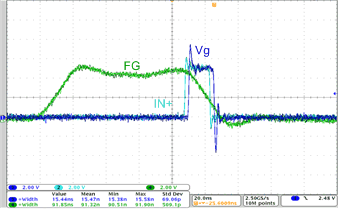

圖 11-1 函數發生器產生的 90ns 脈沖，在柵極上產生 15ns 脈沖

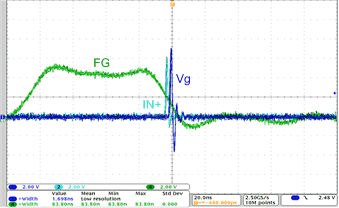

圖 11-3 函數發生器產生的 84ns 脈沖，在柵極上產生 1.5ns 脈沖

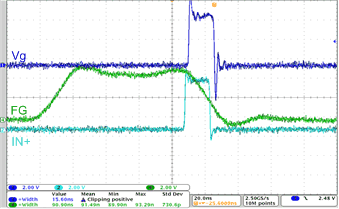

圖 11-2 函數發生器產生的 90ns 脈沖，在柵極上產生 15ns 脈沖

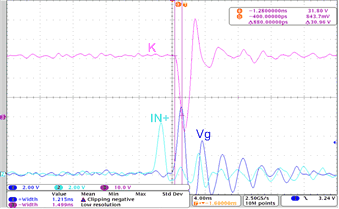

圖 11-4 1.2ns 柵極脈沖產生 1.5ns，30V 輸入 1Ω 脈沖（500MHz 示波器）圖 11-1 至圖 11-3 顯示了輸入級的性能以及緩沖器如何清除和縮短輸入脈沖。這樣就可以使用規格較低的函數發生器。
圖 11-4 顯示了用 500MHz 示波器獲取的典型工作波形。在 (K) 波形上，可能會出現 20V 過沖，這是由電源環路中的電感引起的。Vg 似乎在振蕩，但這是由拾取噪聲引起的，即使使用彈簧接地連接也不可避免。柵極環路的預期諧振頻率為 ~70-90Mhz（給定柵極電容為 ~10nF，柵極電感為 3-5nH），觀察到的振蕩發生在 250MHz 處，這意味著柵極環路電感為 ~40pH。因此，這是拾取噪聲。
