ZHCUCY1D January 2018 – April 2025 LMG1020
10.2 脈沖縮短器
數字輸入緩沖器包括低通濾波器加上與門，如圖 10-1 所示。該組合可用作脈沖縮短器，使常規函數發生器在 IN+ 端實現 1-2ns 脈沖。大多數函數發生器只能輸出最低為 10ns 的脈沖，因此可以使用與門輸入 (J3) 在 EVM 上實現產生 1-2ns 脈沖的能力。與門將輸入 (J3) 與 RC 延遲版本進行比較，當兩個輸入均為高電平時，輸出將變為高電平。然后，可以對函數發生器中的輸入脈沖寬度或下降沿進行微調，以便在 IN+ 上看到所需的脈沖寬度。首次開始微調函數發生器輸入以查看 IN+ 上的脈沖時，從 100ns 開始，逐步以納秒級或更小級縮減脈沖寬度，直至 IN+ 測試點上可見 1-2ns。要繞過脈沖短路器，請使用 0Ω 電阻器填充 R3，并移除 R9 和 R10 以分別斷開與門輸入和輸出。

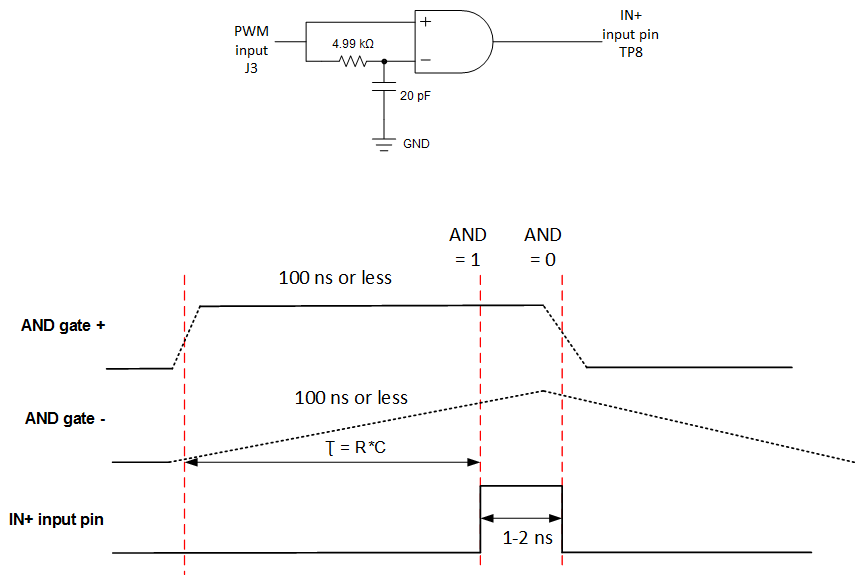

圖 10-1 脈沖縮短器，可在 IN+ 上產生 1ns 至 2ns 脈沖
