2.3 復位

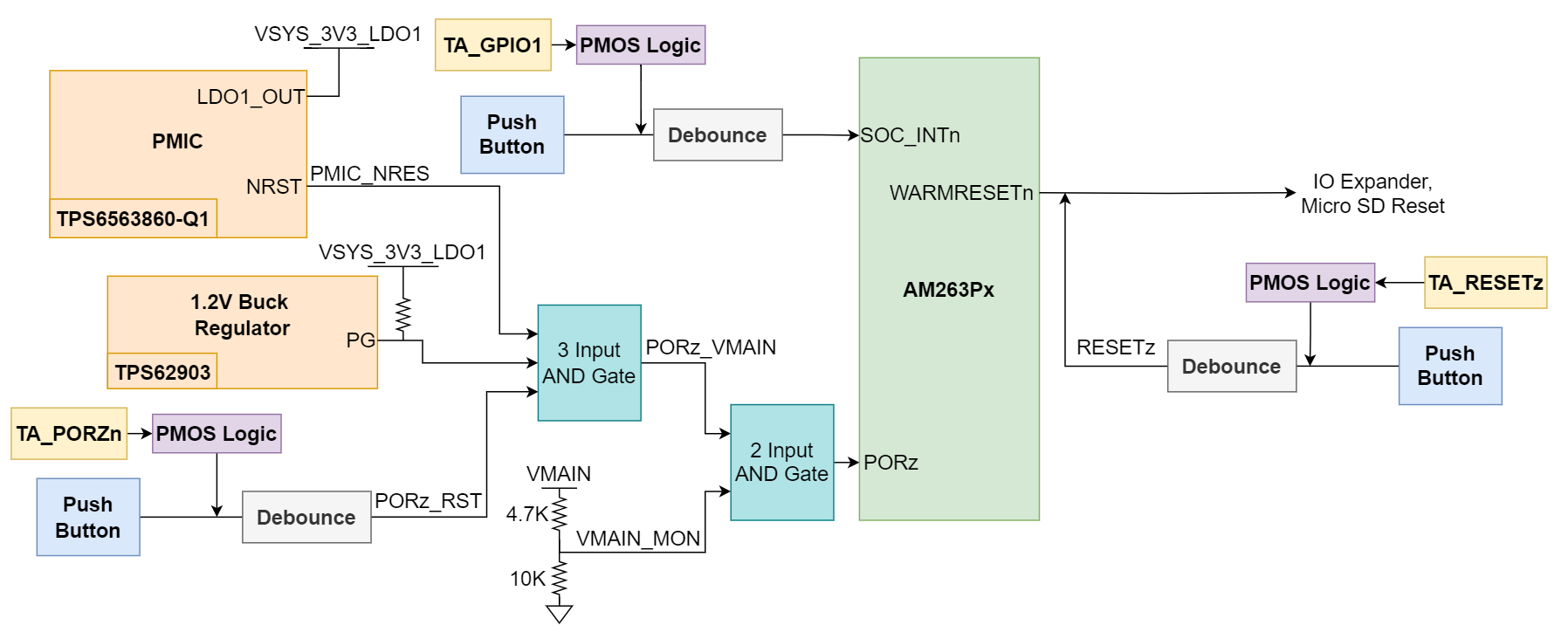

圖 2-8 展示了 AM263Px 控制卡的復位架構。
圖 2-8 復位架構AM263Px SoC 可進行以下復位：
- PORz 是主域的上電復位。
- WARMRESETn 是主域的熱復位。

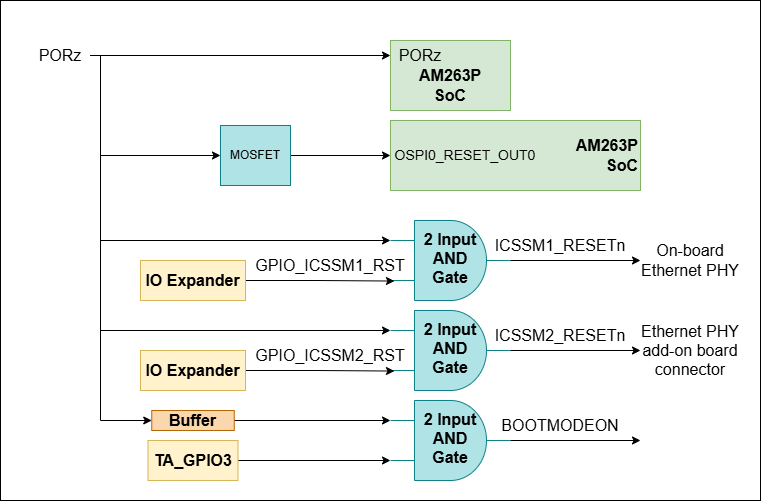

圖 2-9 PORz 復位信號樹PORz 信號由 3 路輸入與門驅動，后者會在以下情況下生成主域上電復位：
- PMIC 將 NRES、MCU 復位輸出信號驅動為低電平。
- 1.2V 降壓穩壓器輸出一個低電平信號作為電源正常信號。
- 按下用戶按鈕 (SW10) 時。
- 測試自動化接頭輸出邏輯低電平信號 (TA_PORZn)到 P 溝道 MOSFET 柵極，導致 PMOS 的 V_GS 小于零，因此 PORz 信號會連接到直接與接地連接的 PMOS 漏極。
PORz 信號連接到：
- AM263Px SoC PORz 輸入
- 用于生成開漏 PORz 以進行片上 OSPI 閃存復位的 MOSFET
- 板載千兆位以太網 PHY 復位
- 以太網附加電路板連接器
- BOOTMODE 緩沖器輸出使能
- 高速邊緣連接器 (HSEC)

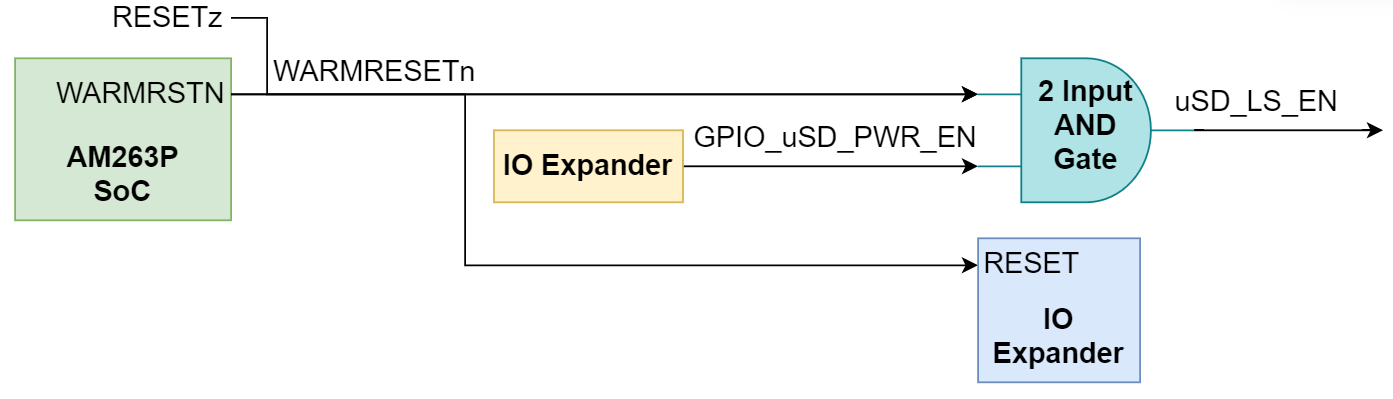

圖 2-10 WARMRESETn 復位信號樹WARMRESETn 信號會在以下情況下生成主域熱復位：
- 按下用戶按鈕 (SW12) 時。
- 測試自動化接頭輸出邏輯低電平信號 (TA_RESETz)到 P 溝道 MOSFET 柵極，導致 PMOS 的 V_GS 小于零，因此 RESETz 信號會連接到直接與接地連接的 PMOS 漏極。
WARMRESETn 信號連接到：
- AM263Px SoC WARMRESETN 輸出
- 通過按鈕生成的 RESETz 信號 + PMOS 邏輯
- IO 擴展器復位
- Micro SD 復位
- HSEC
AM263Px 控制卡還具有 SoC 的外部中斷 INTn，以下情況下會出現該中斷：
- 按下用戶按鈕 (SW11) 時。
- 測試自動化接頭輸出邏輯低電平信號 (TA_GPIO1)到 P 溝道 MOSFET 柵極，導致 PMOS 的 V_GS 小于零，因此 INTn 信號會連接到直接與接地連接的 PMOS 漏極。
