2.10.2.2 板載以太網 PHY
AM263Px 控制卡使用一個 RGMII 信號端口和 PRU-ICSS 的 PRU0 內核或 PRU-ICSS 的 PRU1 內核連接到 48 引腳以太網 PHY (DP83869HMRGZT)，具體取決于信號的路由方式（請參閱 節 2.10.2.1）。如果連接到 PRU0 內核，則將 PHY 配置為廣播 1Gb 運行。如果連接到 PRU1 內核，則將 PHY 配置為 10/100Mb 速率運行。該 PHY 的以太網數據信號端接至 RJ45 連接器。LED 用于指示鏈路狀態和活動。
圖 2-19 控制卡板載以太網 PHY該以太網 PHY 需要三個單獨的電源。以太網 PHY 的 1.1V 和 2.5V 電源各有一個專用 LDO。以太網 PHY 的 VDDIO 電源由負載開關 (U16) 供電，一旦 2.5V 電源正常信號驅動為高電平，就會啟用該開關。
CPSW 信號的 RGMII2 端口在 PRU-ICSS 以太網信號使用的相同焊球上進行內部多路復用。要使用 RGMII2，必須將焊球設置為適合 RGMII2 的多路復用模式。
位于 AM263Px SoC 附近的發送和接收時鐘信號上有串聯端接電阻器。
從 SoC 到 PHY 的 MDIO 和中斷信號需要將 2.2KΩ 上拉電阻器連接到 I/O 電源電壓，才能正常工作。中斷信號由 AM263Px SoC 映射的 GPIO 信號驅動。
以太網 PHY 的復位信號由 2 路輸入與門驅動。與門輸入是由 IO 擴展器和 PORz 生成的 GPIO 信號。
以太網 PHY 使用很多功能引腳用作 Strap 配置選項，以便將器件置于特定的運行模式。

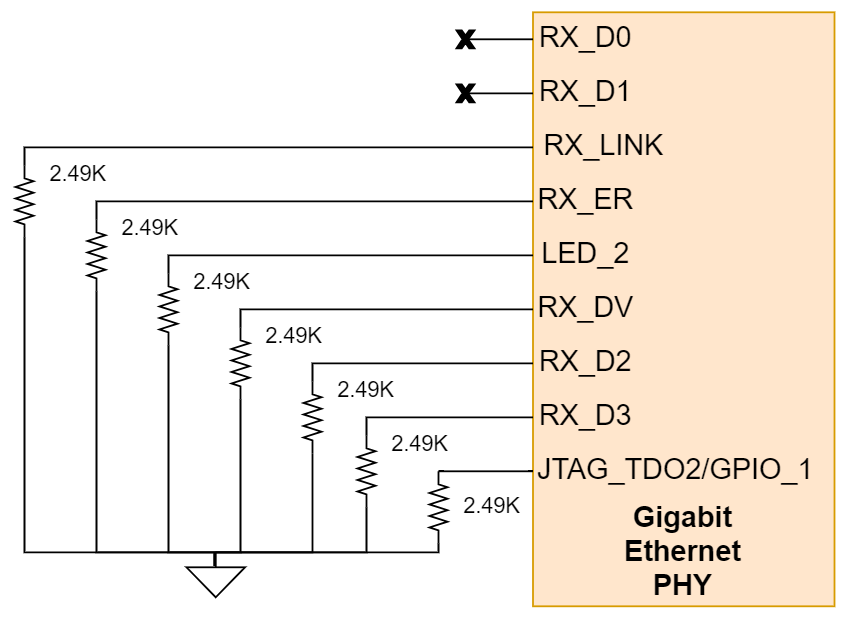

圖 2-20 工業以太網 PHY Strap 配置電阻器表 2-16 工業千兆以太網 PHY Strap 配置電阻器
| 功能引腳 | 默認模式 | CC 中的模式 | 功能 |
|---|---|---|---|
| RX_D0 | 0 | 0 | PHY 地址： 0000 |
| RX_D1 | 0 | 0 | |
| JTAG_TDO/GPIO_1 | 0 | 0 | RGMII 至銅線 |
| RX_D3 | 0 | 0 | |
| RX_D2 | 0 | 0 | |
| LED_0 | 0 | 0 | 自動協商，廣播 1000/100/10，自動 MDI-X |
| RX_ER | 0 | 0 | |
| LED_2 | 0 | 0 | |
| RX_DV | 0 | 0 | 端口鏡像已禁用 |
