3.4 數據選項卡
Data 選項卡報告 TMP411EVM 中包含的 TMP411 器件的溫度測量值。默認情況下，連接 EVM 且 GUI 已正確加載并運行后，器件開始轉換，并且 MCU 開始讀取自動報告并顯示在圖表中。在圖表的右側，用戶還可以看到最新的本地和遠程溫度讀數。用戶可以通過單擊圖表鍵中的相應項目來切換特定線形圖的可見性。
圖表右側的控件允許用戶輕松配置 GUI 和器件設置，包括：
- 設置輪詢速率。從下拉列表中選擇一個值后，MCU 會自動開始以設定的輪詢速率讀取 TMP411
- 設置 TMP411 處于連續轉換模式時的器件轉換率
- 保存數據文件。點擊 Start 按鈕開始錄制，然后點擊 Stop 按鈕停止錄制并導出 .csv 文件
- 為本地和遠程溫度設定警報上限值和下限值
- 對本地和遠程溫度的熱限制和磁滯進行編程
- 發出通用呼叫復位
- 當器件處于關斷模式時觸發一次

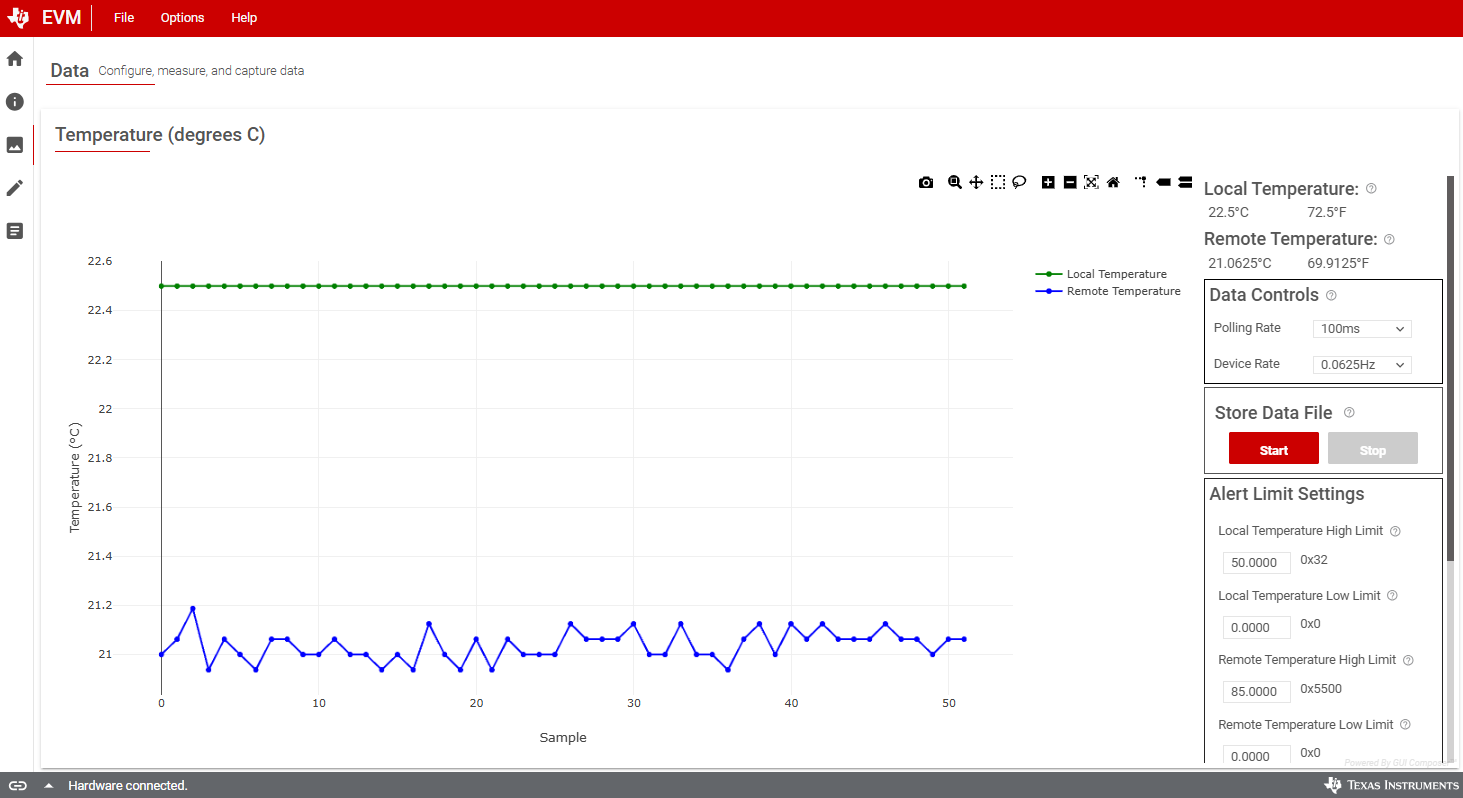

圖 3-4 數據圖
