ZHCUCU9 February 2025
3.1.1 角度分辨率測量
方位角分辨率通過使用兩個 10dBsm 角反射器來測量，這兩個角反射器放置在距離雷達約 9.5 米的徑向距離處的同一距離單元中。在角度估算之前，會先應用視軸校準（例如，根據從視軸上單個角反射器獲得的測量數量，對通道間相位增益不匹配進行補償）。
角度估算使用 512 點 FFT 來執行。圖 3-1 展示了從與角反射器反射相對應的距離多普勒單元測得的角譜，其中包括與兩個角反射器相對應的峰值。測得的峰間角距約為 3.3 度，與約 3 度的理論角度分辨率接近。通過使用 Capon 波束形成器或 MUSIC 等計算量更大的角度估算方法，可以獲得更高的角度分辨率。

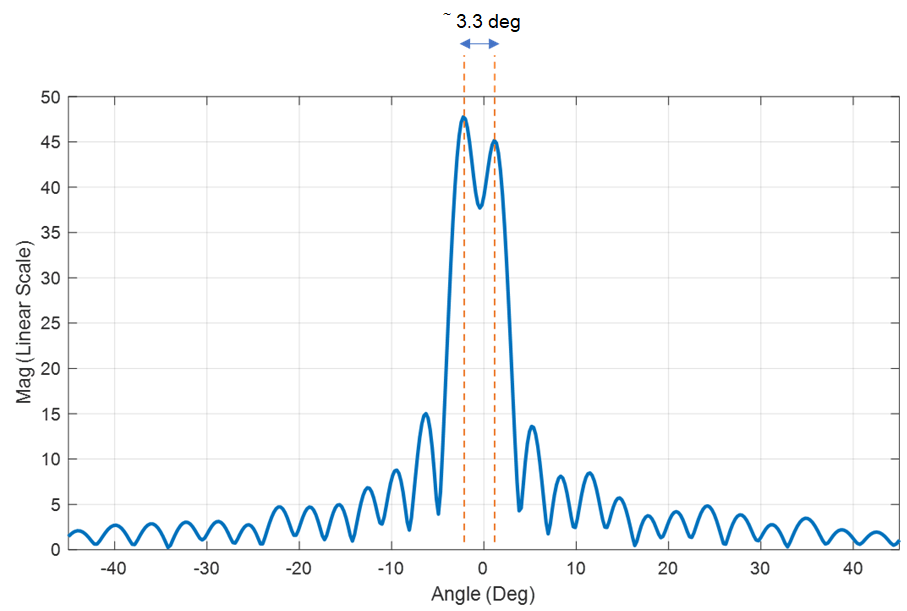

圖 3-1 角反射器圖 3-2 展示了與兩個角反射器相對應的距離單元的角譜。
圖 3-2 角度分辨率測量
