5 MSP430FR2355 微控制器和用戶界面
MCF8316DEVM 包括 MSP430FR2355 低功耗 MCU（如圖 5-1所示），以便通過 I2C 與 MCF8316 通信。MSP430FR2355 默認安裝了必要的固件，以便在圖形用戶界面和 MCF8316 之間實現通信。
要對 MSP430FR2355 進行編程，必須將外部 MSP430 FET 編程器（如 eZ-FET 調試探針）連接到 Spy-Bi-Wire (SBW) 接口連接器 J4。許多 MSP430 LaunchPad? 提供板載 eZ-FET 調試探針，可通過跳線連接到 MCF8316DEVM，從而將固件刷寫到 MSP430FR2355 微控制器中。
可以隨時使用復位 (RST) 按鈕復位并重啟 MCU 程序。兩個低電平有效 LED（D6 和 D7）也可用于調試目的。
最后，32 引腳連接器 J6 上的分流跳線橋連接微控制器和 MCF8316D 之間的所有信號。可以根據需要插入或拆下這些跳線，以便將微控制器與柵極驅動器相隔離。這可用于微控制器信號調試或將 MCF8316DEVM 作為帶有外部微控制器的獨立柵極驅動器使用。

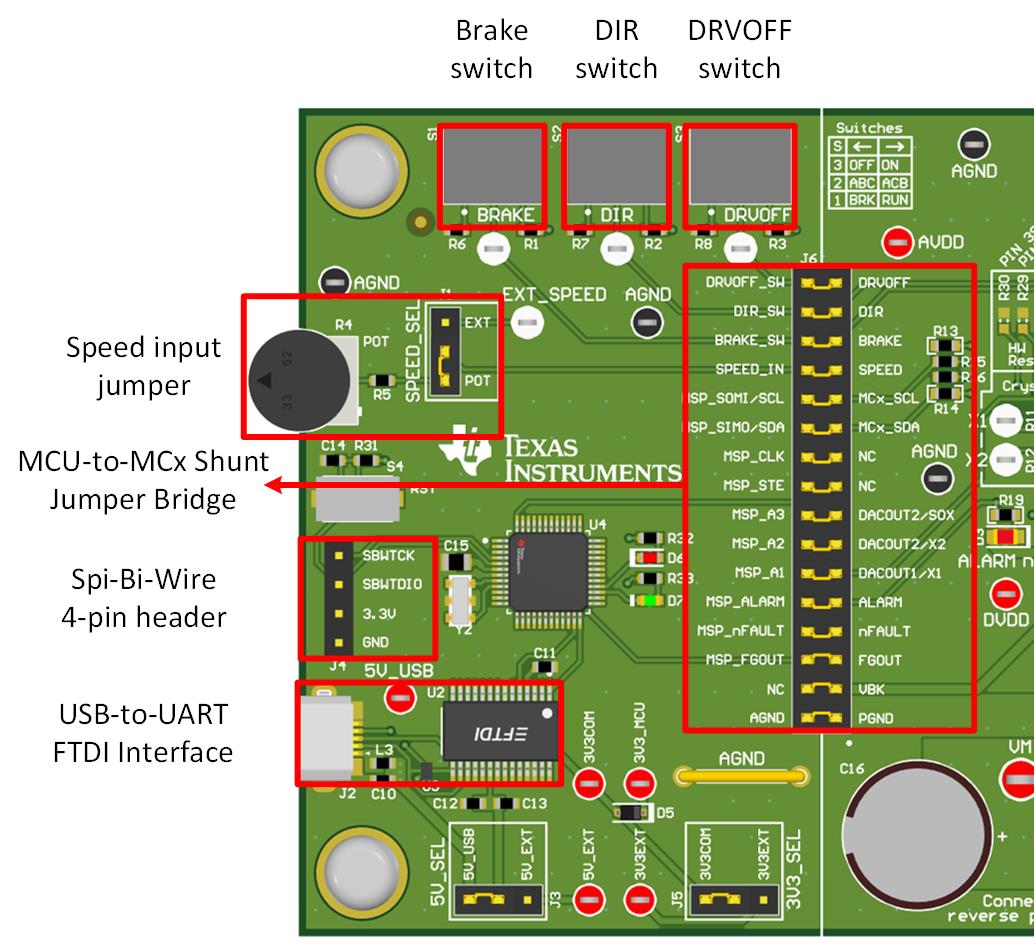

圖 5-1 MCF8316DEVM 上的 MSP430FR2355 MCU
