1 引言

此 ROTATEPUSH-MAG-ACC 附加裝置使用 N42 級圓柱形磁體作為磁場源，以展示磁傳感器跟蹤附近磁體旋鈕和按鈕運動的能力。磁鐵被粘在一個 3D 打印的旋鈕物體上，旋鈕可以圍繞 3D 打印的底座自由轉動。旋鈕還可以按下，并在彈簧的作用下回到起始位置。有關此功能的更多詳情，請參閱將霍爾效應傳感器用于非接觸式旋轉編碼和旋鈕應用和適用于電器旋鈕的 3D 霍爾效應傳感器。

圖 1-1 展示了使用 TMAG5173EVM 捕獲的預期磁場數據示例。

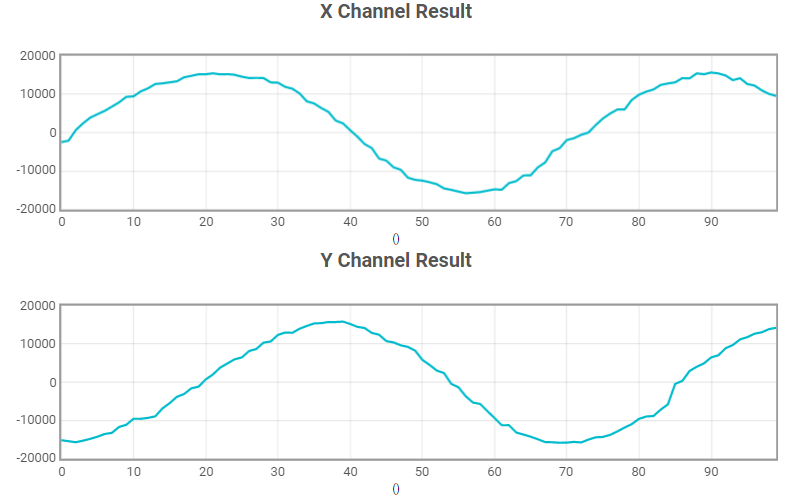

圖 1-1 涉及同軸對齊的旋轉輸出示例

之所以選擇尼龍元件，是因為這些元件是非磁性元件，不會干擾磁場，并且粘結后效果良好。

圖 1-2 ROTATEPUSH-MAG-ACC 附件

可通過 https://webench.ti.com/timss/ 所提供 TI 磁感應仿真器工具 (TIMSS) 中的角度編碼參考設計進一步探索此功能。

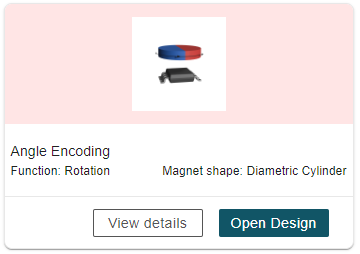

圖 1-3 TIMSS 角度編碼參考設計
