2 組裝指南
從 TI.com 訂購的 ROTATEPUSH-MAG-ACC 套件已預先組裝，但如果套件在本地打印，請按照下面介紹的步驟進行操作。
| 物品 | 說明 | 數量 |
|---|---|---|
|
旋鈕 |
FnlKnob100.STL | 1 |
|
基座 |
Base_NoPedestal_8p25mmCollar.STL | 1 |
| 1/2" 直徑 x 1/8" 厚度，N42 徑向磁體 | NdFeB (N42)：K&J Magnetics 提供 | 1 |
|
彈簧 |
The Spring Store 提供壓縮彈簧 |
1 |
| 8333-20G | 強力膠 | 0.02oz |

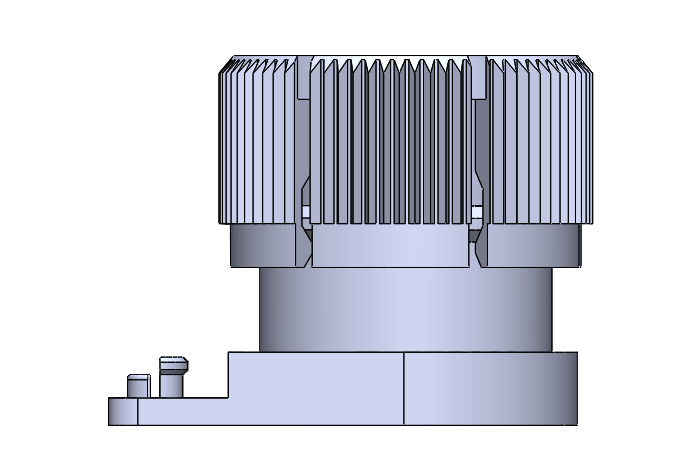

圖 2-1 完整旋鈕組件- 打印旋鈕 (FnlKnob100.STL)。
此件裝有磁鐵，并提供一個把手來控制磁鐵在基座上的旋推功能。
- 將磁體粘附到旋鈕的底部。
將磁體粘附到旋鈕上。磁體應與旋鈕的底部齊平。

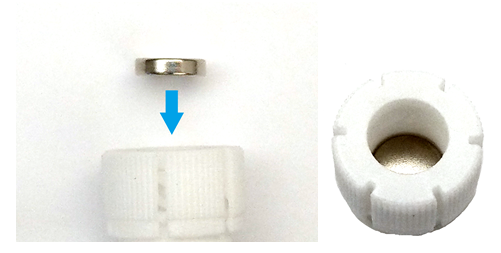

圖 2-2 帶磁體的旋鈕 -
將彈簧置于旋鈕背面
圖 2-3 帶磁體和彈簧的旋鈕 - 打印基座 (Base_NoPedestal_8p25mmCollar.STL)。
這是該組件的中心裝置。旋鈕軌道固定到基座上，然后基座固定到 EVM 上，使磁鐵能夠旋轉并推到傳感器上方。

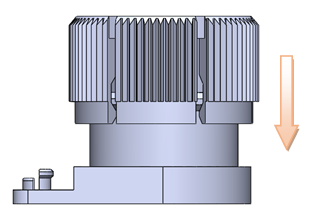

圖 2-4 將旋鈕連接至基座 - 將旋推模塊連接到磁感應 EVM。
將 EVM 的平臺端滑動到旋鈕窗口下方，并將 EVM 上的切割孔對準軌道基座上的圓形夾子上方。向下用力將 EVM 卡入軌道基座。第一次插入可能需要費更多力氣，但隨后的插入應該很容易。將底座連接到 EVM 后，根據需要旋推旋鈕。
將 EVM 連接到 TI-SCB，并按照器件特定 EVM 用戶指南中提供的相關說明對器件進行編程。

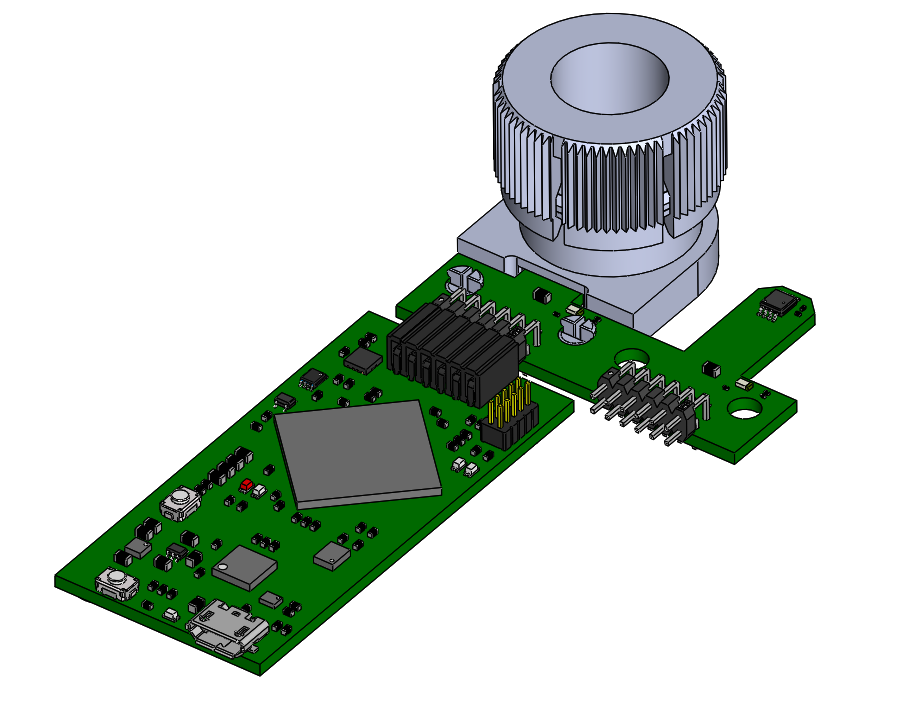

圖 2-5 EVM 連接
