ZHCUCL9 December 2024 BQ41Z90
4.1.4 化學成分屏幕
化學成分文件包含仿真對電池和工作型材建模所用的參數。關鍵問題是將與電池匹配的化學成分 ID 編程到器件中。可以在 Battery Management Studio 中的“Data Memory”部分查看某些參數。
- 點擊此處下載最新的 Chem Updater：GASGAUGECHEM-SW 設計工具 | TI.com 將所有 Chemdat 文件放入 BatteryManagementStudio 文件夾中的 Chemistry 文件夾。
- 按下 Chemistry 按鈕，選擇“Chemistry”窗口。

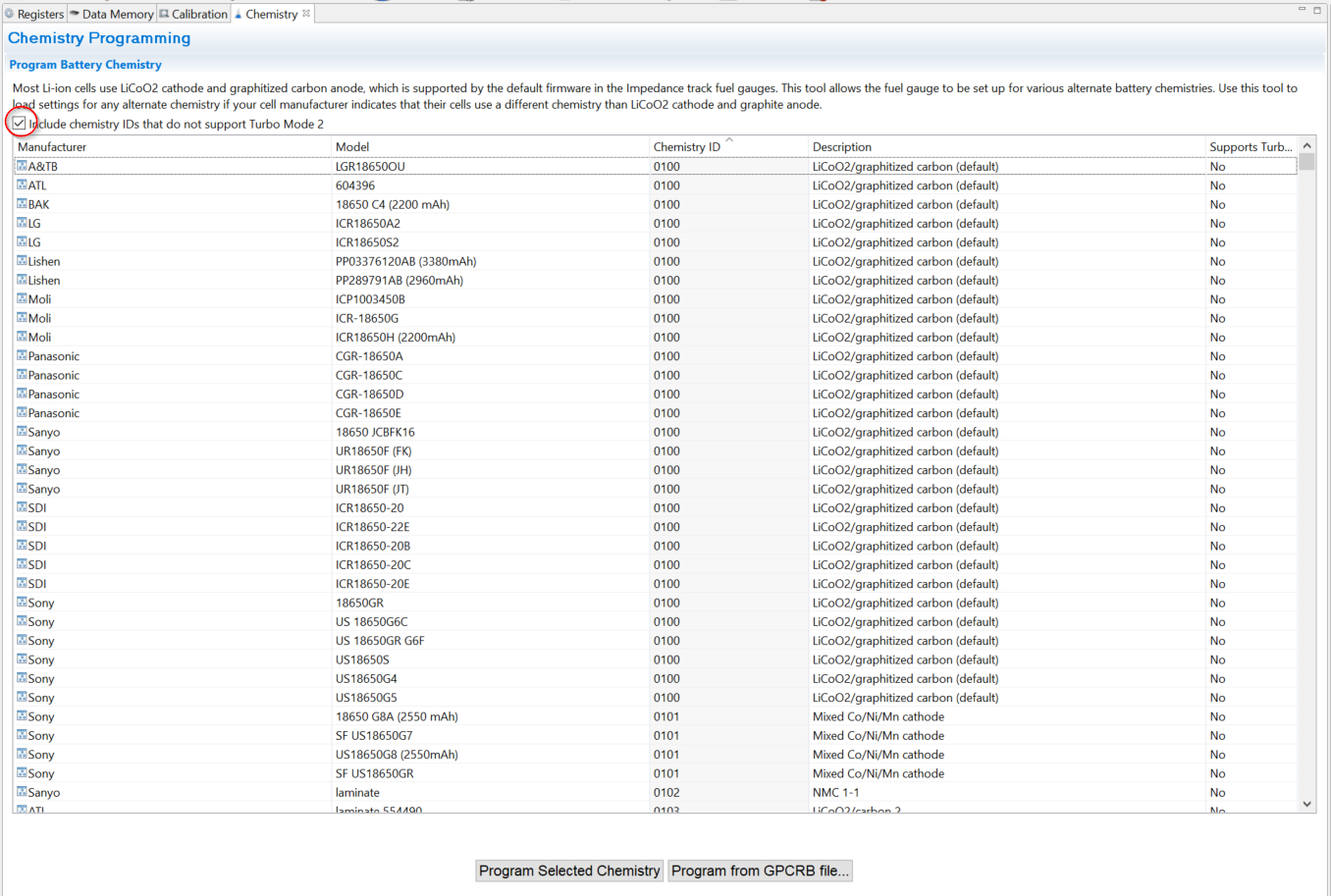

圖 4-4 化學成分屏幕 - 可點擊所需列對表格進行排序，例如：點擊“Chemistry ID”列標題。
- 選擇與表格中所用電芯匹配的 ChemID（請參閱圖 4-4）。
- 按下 Program Selected Chemistry 按鈕以更新器件中的化學成分。
- 按 Program from GPCRB file 按鈕，以對從 GPCRB 工具（低溫優化工具）導出的 Chemdat 文件進行編程。
注： 要查找哪些 ChemID 支持 IT-DZT，請聯系當地 TI 代表。
注： BQ41Z90 需要新的 ChemID，需要重新創建以前制作的 ChemID。
