ZHCUCL9 December 2024 BQ41Z90
4.1.6 高級命令 SMB 畫面
按下 Advanced Comm SMB 按鈕，選擇“Advanced SMB Comm”窗口。憑借該工具，可使用 SMB 和“Manufacturing Access”命令訪問參數。請參閱圖 4-6。

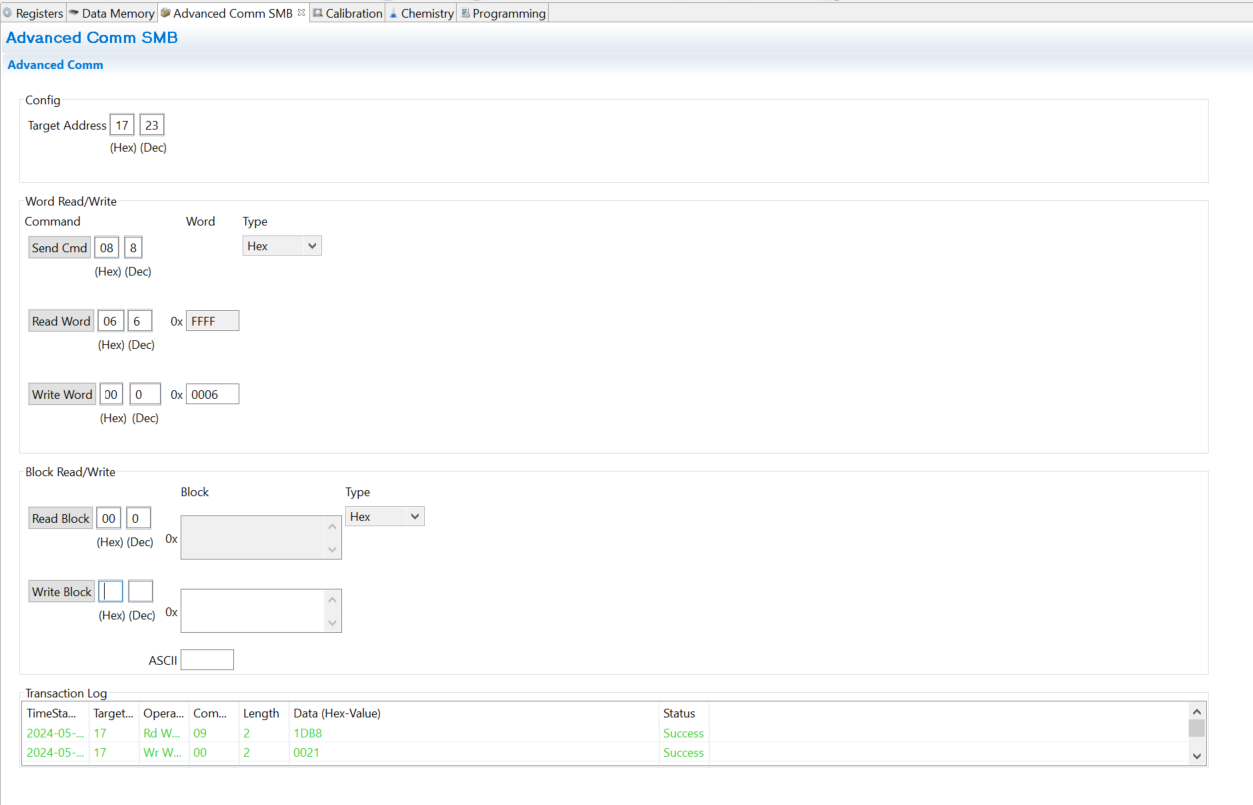

圖 4-6 高級命令 SMB 畫面示例：
讀取 SMB 命令。
- 讀取 SBData 電壓 (0x09)
- SMBus 讀字。命令 = 0x09
- 字 = 0x3A7B，對應于 14971mV 的十六進制值
發送 MAC Gauging() 以使用 ManufacturerAccess() 啟用 IT。
- 在禁用 Impedance Track? 的情況下，將 Gauging() (0x0021) 發送至 ManufacturerAccess()。
- SMBus 寫字。命令 = 0x00。數據 = 00 21
使用 ManufacturerAccess() 讀取 Chemical ID() (0x0006)
- 將 Chemical ID() 發送給 ManufacturerAccess()
- SMBus 寫入塊。命令 = 0x44。發送的數據 = 00 06
- 從 ManufacturerData() 讀取結果
- SMBus 讀塊。命令 = 0x44。讀取的數據 = 06 00 10 12
- 即為 0x1210，chem ID 1210
