根據以下指南來設置和測試設備：

1. 將電源 1 設置為 10VDC、6A 電流限制，然后關閉電源。
2. 將電源 1 的輸出與一個電流表串聯在一起，然后連接到 J1（VIN 和 PGND）。
3. 在 J1 (VIN) 和 J1 (PGND) 之間連接一個電壓表。
4. 將負載 1 與一個電流表串聯在一起，然后連接到 J3（VBAT 和 PGND）。
5. 在 J5（VBAT 和 PGND）上連接一個電壓表。
6. 將電子負載輸入設置為 13V。
7. 將 J5 連接到 EV2400。將 J5 連接到 EV2400 上的 I²C 端口 2。
8. 確保按照“IO 和跳線說明”中所述安裝跳線。
9. 拔下跳線 13。
10. 打開計算機和電源 1。打開 bqStudio 軟件。

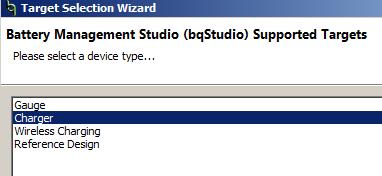

    1. 選擇 Charger 并點擊 Next 按鈕。

    2. 在 Select a Target 頁面中選擇 Charger_1_00_BQ25756.bqz。BQ25756 bqz 文件和 BQ25856 bqz 文件都適用于此測試。
    3. 選擇目標器件后，點擊 Field View，然后點擊 Read Register 按鈕。

11. 將 WATCHDOG 和 EN_CHG 設置為禁用。

12. 在 16 Bit Registers 中，將 ICHG_REG 設置為 4000mA，將 IPRECHG 設置為 1000mA。
13. 將 EN_CHG 設置為啟用。插入跳線 13。
14. 將電源 1 設置為 10V，測量

    V(J1(VAC)) = 10V ± 0.5V

    I(J1(IAC)) = 5.4A ± 0.5A

    V(J3(VBAT)) = 13V ± 0.5V

    I(J3(IBAT)) = 3.9A ± 0.5A

15. 將電源 1 設置為 13V，測量

    V(J1(VAC)) = 13V ± 0.5V

    I(J1(IAC)) = 4.1A ± 0.5A

    V(J3(VBAT)) = 13V ± 0.5V

    I(J3(IBAT)) = 3.9A ± 0.5A

16. 將電源 1 設置為 40V，測量

    V(J1(VAC)) = 40V ± 0.5V

    I(J1(IAC)) = 1.4A ± 0.5A

    V(J3(VBAT)) = 13V ± 0.5V

    I(J3(IBAT)) = 3.9A ± 0.5A
