2.15.1 用于采集原始 ADC 數據的 RDIF 接口
xWRL1432 沒有 LVDS I/O，主要是為了降低 SOC 的整體功耗。但是，DCA1000 板需要使用時鐘和數據接口上的 LVDS 信號來采集原始 ADC 數據。因此，該板上使用了 CMOS 至 LVDS 轉換器，如下所示。數據采集接口使用 RDIF（雷達數據接口）在毫米波器件和 DCA1000 采集卡之間傳輸數據。無需為此對 DCA1000 采集卡進行任何更改，但需要為此使用新的低功耗 mmWave Studio。低功耗 mmWaveStudio 可以解讀 RDIF 接口并提供原始 ADC 數據可視化平臺，以便進一步處理信號。

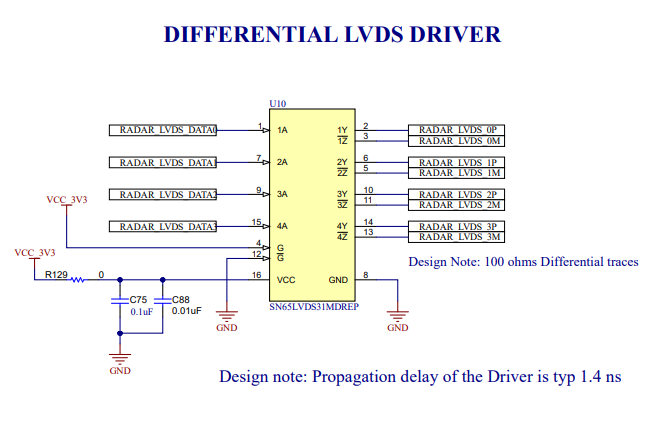

圖 2-25 DCA1000 數據線 CMOS/LVDS 轉換

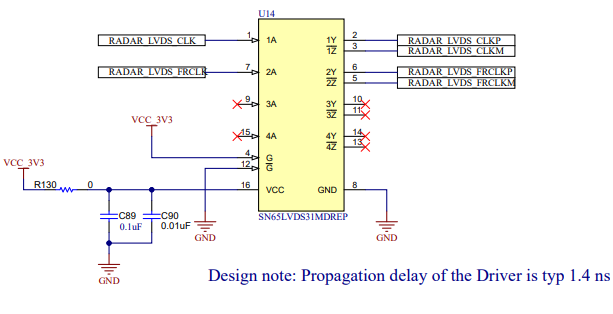

圖 2-26 DCA1000 時鐘和控制線 CMOS/LVDS 轉換
