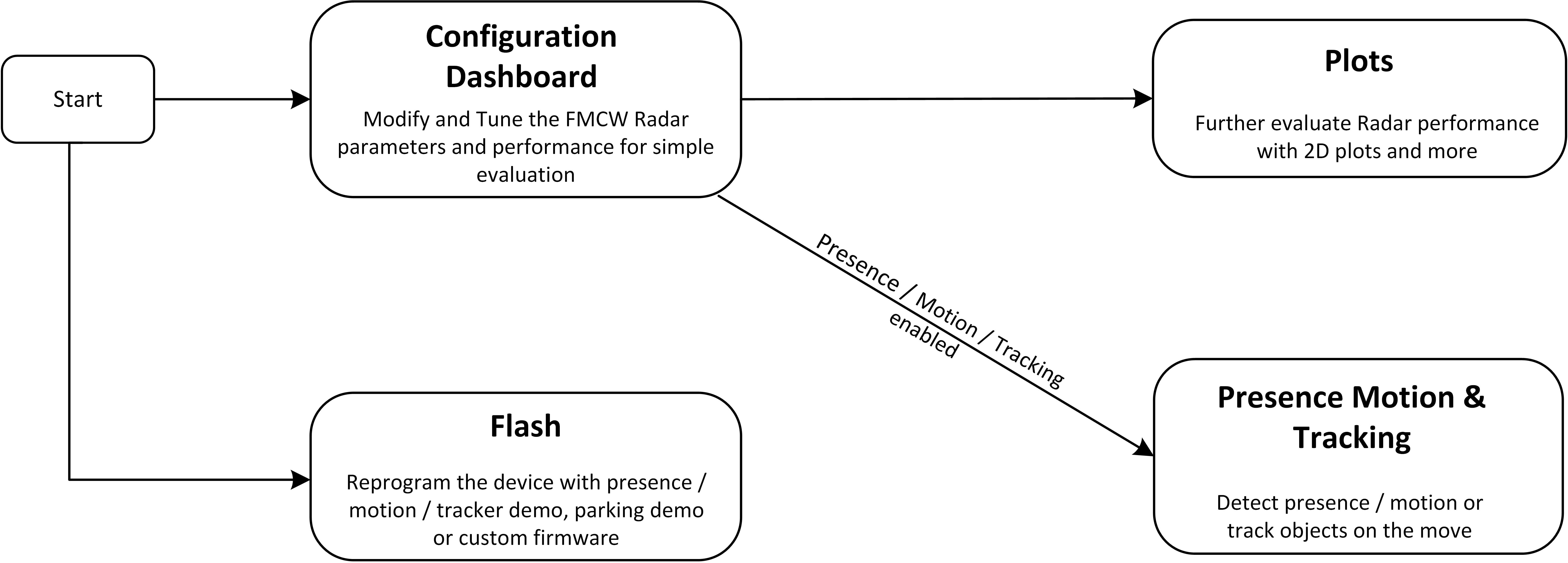

本節中提供了兩個可以使用的適用可視化工具：一個用于后向自行車雷達 (Applications Visualizer)，另一個用于低成本 ADAS BSD 雷達。在 TI Radar Toolbox 中可找到這兩個可視化工具。

ADAS BSD Visualizer 位置： Radar_toolbox\source\ti\examples\ADAS\awrl1432_entry_level_blind_spot_detection\gui\src

Applications Visualizer 位置： Radar_toolbox\tools\visualizers\Applications_Visualizer\Industrial_Visualizer

按照以下步驟，將 EVM 與提供的 BSD 演示配合使用：

• 第 1 步：將 SOP 開關設置為功能模式（請參閱圖 2-12）

• 第 2 步：通過 USB 將 EVM 連接到 PC。

• 第 3 步：按下 nRESET (S2)

• 第 4 步：配置器件。

  1. 使用上述路徑導航到 BSD Visualizer 并啟動它

  2. 點擊“Live Display”

  3. 輸入 -1 并點擊“OK”，以便允許連續發出線性調頻脈沖

  4. 輸入 CLI COM 端口和 DATA COM 端口（可以在設備管理器中看到這些端口）

  5. 點擊“Load Configuration”，然后點擊“Done”。

• 第 5 步：使用提供的 MATLAB 圖查看雷達數據

按照以下步驟將 EVM 與提供的工業演示配合使用：

• 第 1 步：將 SOP 開關設置為功能模式（請參閱圖 2-12）

• 第 2 步：通過 USB 將 EVM 連接到 PC。

• 第 3 步：按下 nRESET (S2)

• 第 4 步：配置器件。

  1. 使用上述路徑導航到 Instustrial Visualizer 并啟動它

  2. 選擇 CLI COM 端口和 DATA COM 端口（可以在設備管理器中看到這些端口）

  3. 在“Demo”中選擇“Bike Radar”

  4. 點擊“Select Configuration”，然后導航至所需的配置文件

  5. 點擊“Start and Send Configuration”。

• 第 5 步：使用“3D Plot”和“Range Plot”查看原始數據

按照以下步驟將該器件與另一個演示配合使用：

• 第 1 步：下載并安裝 UniFlash

• 第 2 步：運行 UniFlash

• 第 3 步：將 SOP 開關設置為刷寫模式（請參閱圖 2-12）

• 第 4 步：通過 USB 將 EVM 連接到 PC。

• 第 5 步：按下 nRESET (S2)

• 第 6 步：選擇并安裝另一個演示。

  1. 在器件列表中找到并選擇 IWRL1432，然后點擊“Start”

  2. 對于“Meta Image 1”，請點擊“Browse”，然后搜索并選擇所需的二進制文件

     1. 您可能需要將查找的文件類型更改為“All files”

  3. 在“Quick Settings”下，將 COM 端口設置為兩個 EVM COM 端口中的較小端口

  4. 點擊“Load Image”

• 刷寫后，將 SOP 開關更改為功能模式（請參閱圖 2-12）。您的 EVM 現在可以使用了。
