2.8 將 AWR2E44PEVM 連接到 DCA1000 EVM

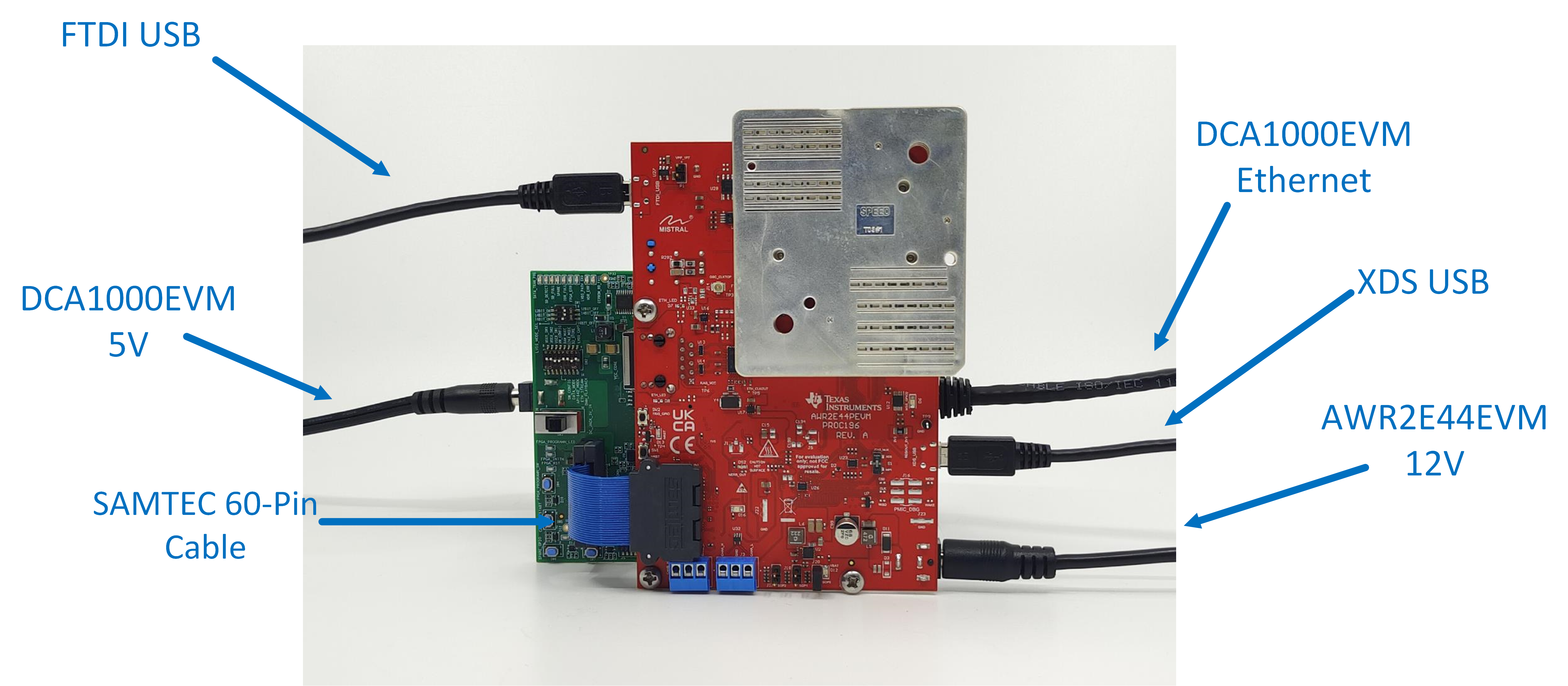

AWR2E44PEVM 可以連接至 DCA1000EVM 平臺，以實現 LVDS 數據流。圖 2-19 顯示了連接到 DCA1000EVM 的 AWR2E44PEVM。
圖 2-19 AWR2E44PEVM 和 DCA1000 EVM將 AWR2E44PEVM 與 DCA1000 EVM 和 mmWave Studio 配合使用時，必須使用以下設置。

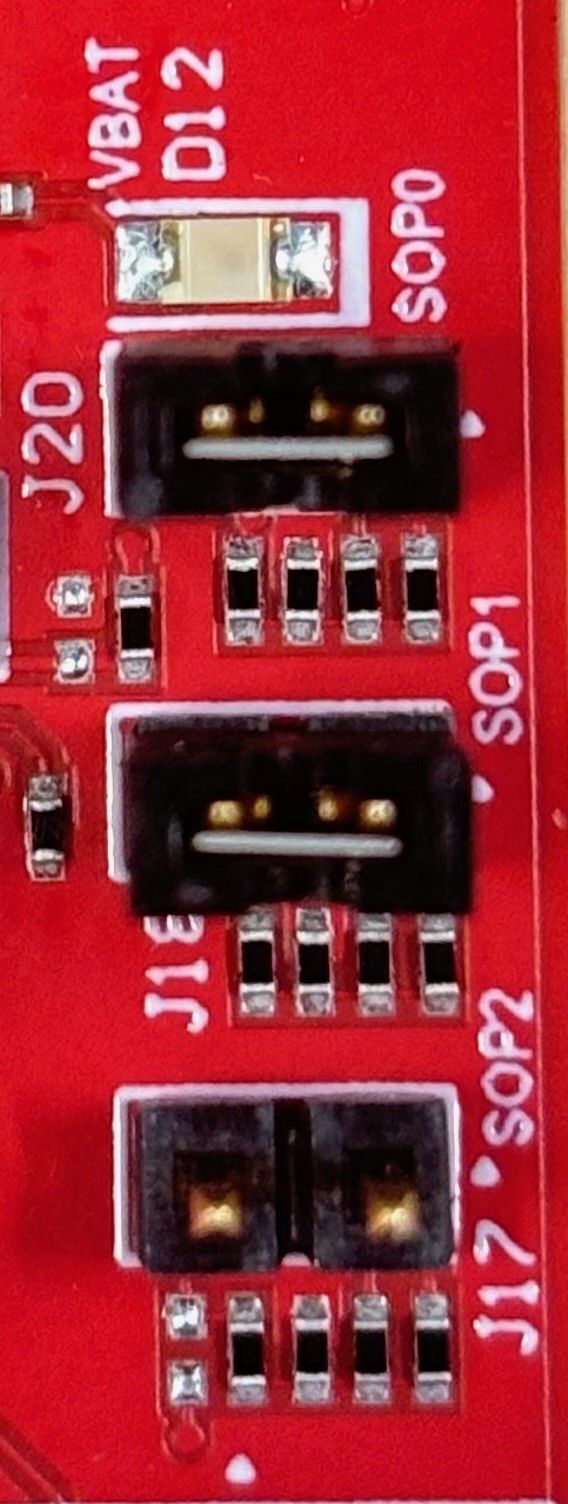

- 將 AWR2E44PEVM 設置為 SOP2 模式。

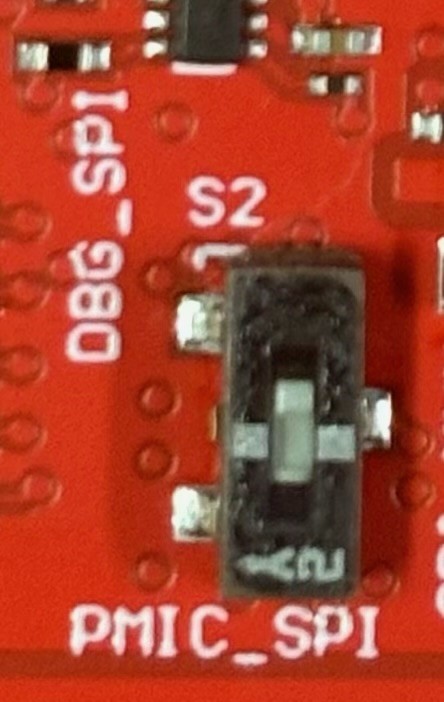

圖 2-20 SOP2 模式 將 AWR2E44PEVM 開關 S2 設置為 FTDI_SPI 模式

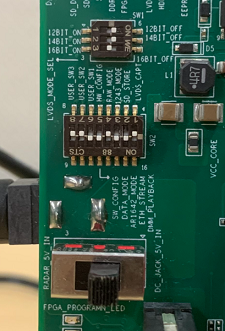

圖 2-21 SPI_MUX- 按照以下配置設置 DCA1000 EVM 開關。
圖 2-22 DCA1000 開關設置 - 必須將 5V/12V 電源連接到 AWR2E44PEVM 上的 J12
- 必須將 5V 電源連接到 DCA1000EVM 上的 J2（不要超過 5V）
- 必須將 Micro USB 電纜連接到 AWR2E44PEVM (J10) 上的 FTDI 端口
- 必須將 Samtec 帶狀電纜連接到 AWR2E44PEVM 上的 J7 和 DCA1000EVM 上的 J3
- 必須將 RJ45 電纜連接到 DCA1000EVM 上的 J6
