EVM 的引導模式由兩組 DIP 開關 [SW7、SW11] 決定。這些開關設置直接映射到處理器的 BOOTMODE 引腳。有關支持的所有引導模式的完整定義,請參閱處理器的技術參考手冊 (TRM)。
如圖所示,BOOTMODE 順序與 DIP 開關分配相反。例如,MCU_BOOTMODE [2:0] 會選擇 PLL 配置。EVM 使用 19.2Mhz 時鐘源,因此必須將 MCU_BOOTMODE [2:0] 設置為“000”。EVM 會將 MCU_BOOTMODE [1:0] 分配至“00”。DIP 開關 SW7[1] 映射到 MCU_BOOTMODE [2],且必須設置為 OFF 或“0”。

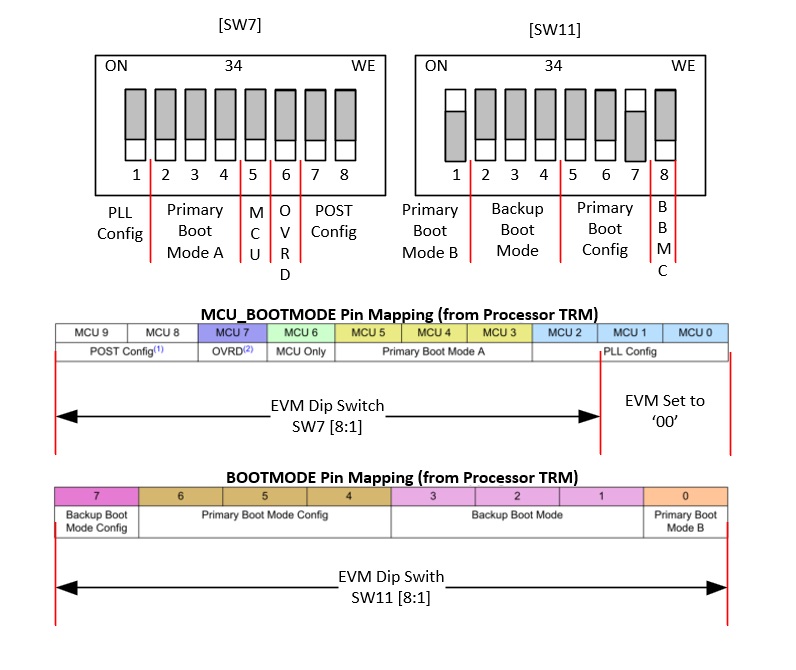

圖 2-3 DIP 開關 [SW7、SW11] 映射到引導模式EVM 的默認設置配置為 Micro SD 卡引導。引導設置為:
SW7[1:8] = 0000 0000,SW11[1:8] = 1000 0010
另一種常見的引導配置是“無引導”。在使用仿真器/XDS110 下載代碼時會使用此選項。該引導設置為:
SW7[1:8] = 0111 000,SW11[1:8] = 1000 1000
還支持 eMMC、串行閃存、USB、以太網和 UART 等其他引導模式。有關具體設置和支持模式的完整列表,請參閱處理器的 TRM。
