6.3.1 級聯配置
可使用輸入頁面創建級聯配置，其中相關的 VCO 緩沖器和分頻器通過源選擇寄存器的狀態進行推理并自動啟用。
為了使級聯配置有效，至少一個 PLL 必須始終有效并設置為 XO 基準源。APLL 啟動優先級盡可能自動選擇作為 XO 源的 APLL，在所有其他 PLL 之前啟動。如果處于引腳選擇模式，無法正確推斷啟動優先級，用戶必須在 User Controls 頁面中自行設置此優先級。在下面的示例圖像中，APLL3 以 XO 輸入為基準，APLL1 和 APLL2 以 APLL3 為基準。優先級按升序控制，0 優先級最高，2 優先級最低。APLL 可以共享優先級；如果所有 APLL 優先級均設置為 0，則所有 APLL 將同時啟動。

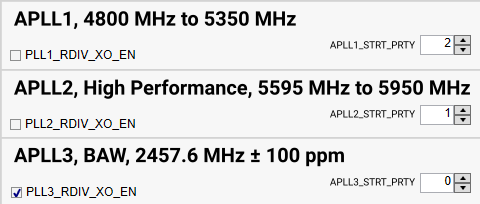

圖 6-11 級聯 APLL 啟動優先級
