6.1.5 步驟 5
輸入每個輸出所需的目標頻率以及所需的輸出格式、輸出源、輸出是否為 SYSREF 以及輸出是否會被使用。
按 Calculate VCO Frequency Options 按鈕，生成可能的 VCO 頻率組合列表。

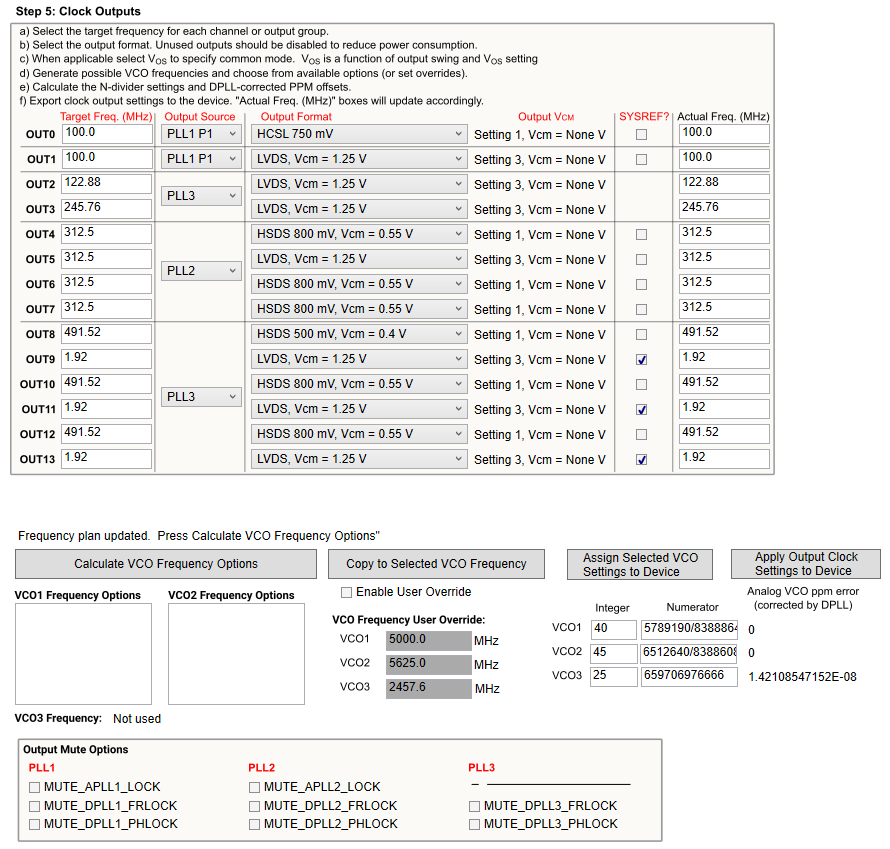

圖 6-5 第 5 步：時鐘輸出從計算值列表中選擇所需的 VCO 頻率組合。如果特定 VCO 頻率不在列表中，則可以選中 Enable User Override 復選框并鍵入所需的 VCO 頻率，進行手動覆蓋。Copy to Selected VCO Frequency 框也可用于將列表中選中的 VCO 頻率復制到 VCO 覆蓋。
按 Assign Selected VCO Settings to Device 按鈕更新 VCO 頻率，然后按 Apply Output Clock Settings to Device 按鈕。默認情況下顯示模擬 PLL 頻率。但第 6 步計算出的 DPLL 頻率將產生精確的輸出頻率。
計算輸出頻率計劃后，確保將有效的 XO 輸入饋送到器件中，這樣 APLL 就可以鎖定并生成所需的頻率。在所有已啟用的 APLL 均被鎖定之前，器件不會輸出任何時鐘。
