AWR2944EVM/AWR2944PEVM 支持兩個 RGMII 以太網端口，從而與網絡連接。J4 連接器可通過 DP83TC812R-Q1 PHY 經由 MATEnet 端口（9-2304372-9 連接器）進行訪問。J9 端口可通過 DP83867ERGZR PHY 經由 RJ45 端口進行訪問。默認情況下，RGMII 接口僅連接到 J9 端口。要訪問 RGMII 接口，必須通過 J4 連接器組裝多個電阻。有關更多詳細信息，請參閱節 2.4.5.1，并參閱原理圖、BOM 和裝配以及數據庫和布局部分。

該 RGMII 接口主要用作 100Mbps ECU 接口，也可用作儀表接口。

該 RGMII 端口支持以下特性：

• 全雙工 10Mbps/100Mbps 線速，通過 RGMII 連接到以太網 PHY，并行接口
• MDIO 第 22 條和第 45 條規范 PHY 管理接口
• IEEE 1588 同步以太網支持

以太網端口通過以太網 PHY 連接到 AWR2944，并用于通過網絡將采集的數據流式傳輸?shù)街鳈C(jī) PC。

AWR2944PEVM 與 AWR2944EVM 類似，不同之處在于使用 DP83TG720S 1Gbps 以太網 PHY 器件（該器件可以通過 J4 連接器進行連接）取代了 DP83TC812R-Q1。這樣就可以進行更高數據速率的以太網 PHY 測試。AWR2944PEVM 還允許組裝電阻器 R385 和 R212，同時移除了晶體 Y5，以便直接從 AWR2944P 器件向 DP83TG720S 提供 25MHz 時鐘源進行測試。

圖 2-12 展示了以太網 RJ45 Mag-Jack 連接器，而表 2-5 提供了連接器引腳詳細信息。

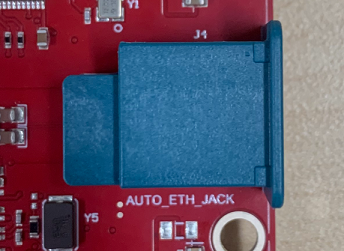

圖 2-13 展示了以太網 MATEnet 連接器，而表 2-6 提供了連接器引腳詳細信息。
