2.10.2 通電檢測 (SOP) 跳線（J17、J18、J20）
可以根據 SOP [2:0] 線的狀態，將 AWR2944EVM/AWR2944PEVM 設置為在不同的模式下運行。只有在 AWR2944 器件啟動過程中，才會對這些線路進行檢測。表 2-12 說明了器件的狀態。
閉合跳線表示進入 AWR2944 器件的 SOP 信號的狀態“1”，斷開跳線表示狀態“0”。
注： 也可通過板載 FTDI 控制 SOP[2:0] 引腳。在這種情況下，FTDI 設置會覆蓋跳線設置。
表 2-12 SOP[0:2] 模式
| 參考 | 用法 | 說明 |
|---|---|---|
|
J17 (SOP 2)、J18 (SOP 1)、J20 (SOP 0) |
SOP[2:0] |
101（SOP 模式 5）= 刷寫模式 001（SOP 模式 4）= 功能模式 000（SOP 模式 3）= 保留 011（SOP 模式 2）= 開發模式 010（SOP 模式 1）= 保留 |

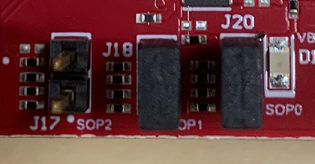

圖 2-28 SOP 跳線此外，SOP[4:3] 信號根據表 2-13 中提供的以下配置定義 XTAL 時鐘輸入。
表 2-13 SOP[4:3] 模式
| 參考 | 用法 | 說明 |
|---|---|---|
|
R303、R312 已組裝。 R301、R309 未組裝 |
SOP[4:3] | 00 = 40MHz（默認狀態） |
|
R301、R312 已組裝。 R303、R319 未組裝 |
01 = 45.1584MHz | |
|
R303、R309 已組裝。 R301、R312 未組裝 |
10 = 49.152MHz | |
|
R301、R309 已組裝。 R303、R312 未組裝 |
11 = 50MHz |
