ZHCUC46A June 2024 – January 2025
HSEC 適配器板利用 SOM 板的電源(由 PMIC 提供)為 EtherCAT PHY、EEPROM 和板上的其他元件供電。

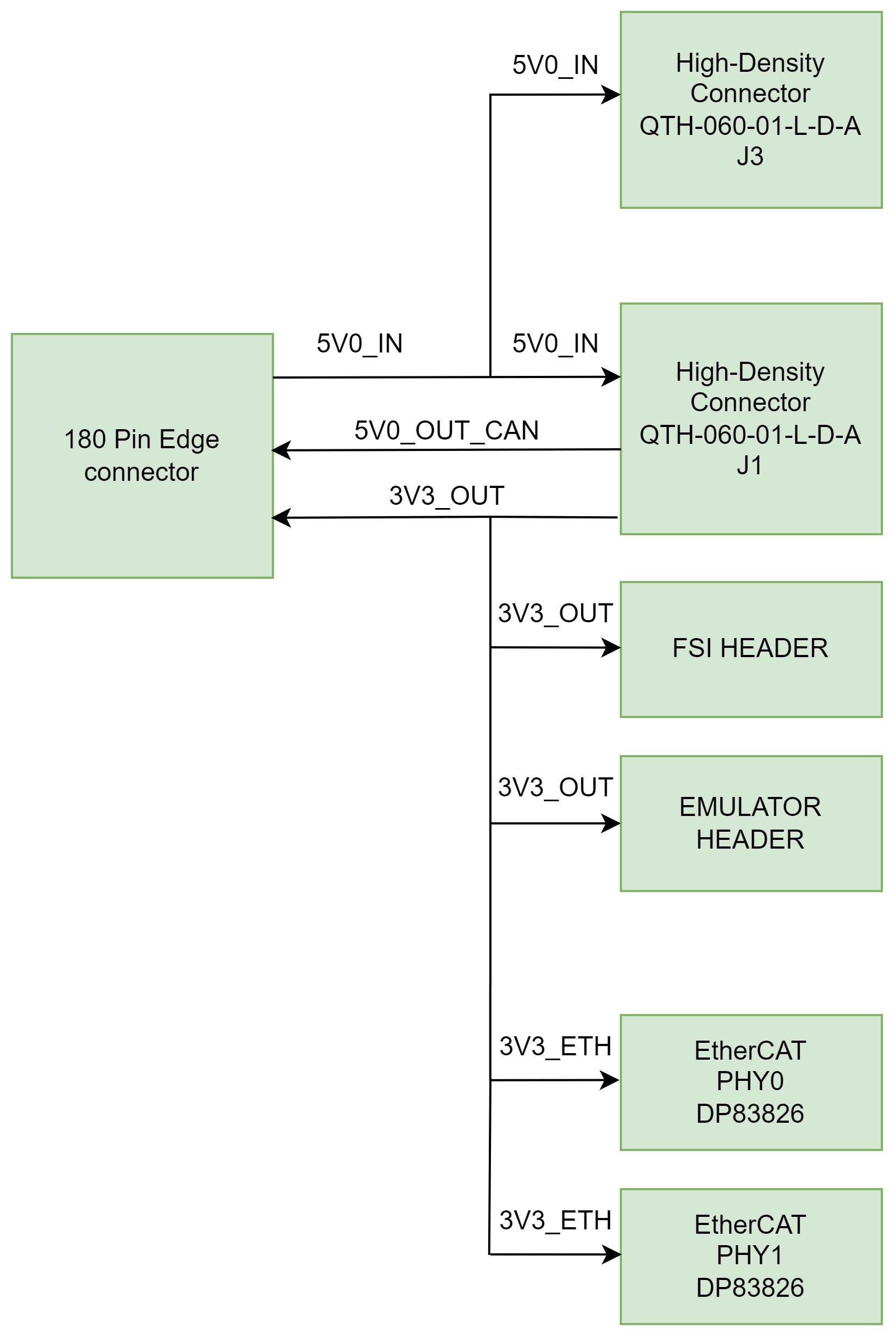

下圖顯示了各種電源的分配情況。
圖 2-3 電源樹以下各節介紹了為 HSEC 板、支持元件和基準電壓供電的配電網絡拓?fù)洹?/p>
HSEC 適配器板是 SOM 板的 5V 輸入源,由擴展塢提供。然后,該 5V 電壓通過一個高密度連接器輸入 SOM,SOM 利用該輸入產生電力,并通過一個高密度連接器輸入 HSEC 板。HSEC 適配器板從 PMIC 獲得 3V3 輸入,這是 EtherCAT PHY 和 EEPROM 的輸入。
