2.2.2 開關
表 2-2 展示了按鈕及其用法的列表。
表 2-2 開關信息
| 參考位號 | 使用 | 說明 | 圖像 |
|---|---|---|---|
| SW1 | SOP0 | 在功能模式和刷寫模式之間切換 |

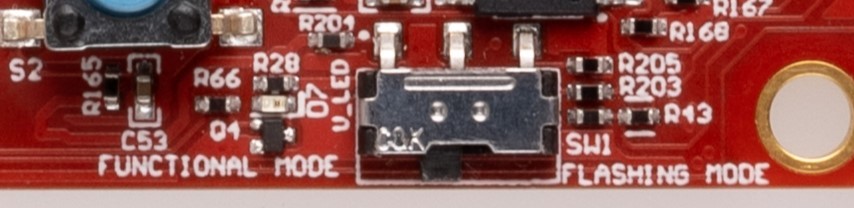

 圖 2-3 SW1 開關 |
| S1.1 | SOP1 | 關閉：刷寫/功能模式 打開：調試模式 |

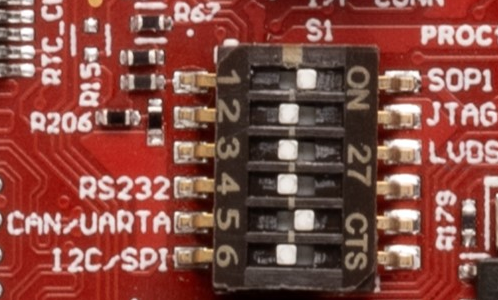

 圖 2-4 S1 開關 |
| S1.2 | JTAG | 關閉：XDS_JTAG 打開： DCA_JTAG |
|
| S1.3 | RDIF | 關閉：RDIF 打開： LIN_RX、XDS_UARTA/CAN、NERROR_LED、 WATCH_DOG_TP、HOST_CLK_TP |
|
| S1.4 | RS232 | 關閉：XDS_RS232 打開：DCA_RS232 |
|
| S1.5 | CAN/UARTA | 關閉：CAN 打開： XDS_UARTA |
|
| S1.6 | I2C/SPI | 關閉：I2C、REG_MODE、LED_SW_GPIO 打開：SPI |
|
| S4.1 | CAN 使能 | 關閉：CAN PHY：待機模式禁用 打開：CAN PHY：待機模式啟用 |

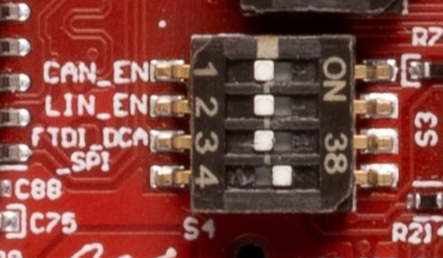

 圖 2-5 S4 開關 |
| S4.2 | LIN 使能 | 關閉：LIN PHY：使能 打開：LIN PHY：禁用 |
|
| S4.3 | FTDI/DCA SPI | 關閉：FTDI_SPI 打開： DCA_SPI |
|
| S5.1 | XDS SDA | 關閉：禁用 XDS_SDA 打開：XDS_SDA 啟用 |

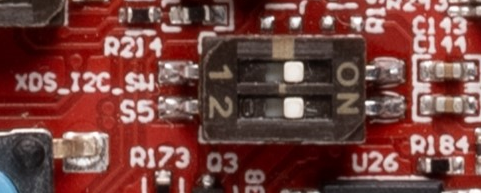

 圖 2-6 S5 開關 |
| S5.2 | XDS SCL | 關閉：XDS_SCL 禁用 打開：XDS_SCL 啟用 |
|
| S2 | RESET 開關 | 反跳開關 |

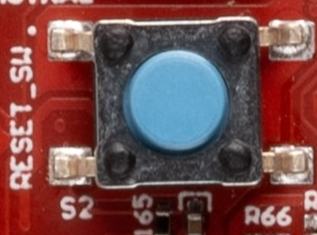

 圖 2-7 S2 開關 |
| S3 | USER 開關 | 反跳開關 |
 圖 2-8 S3 開關 |
| SW2 | 參考設計連接開關 | 5V 至 3.3V 之間的開關：為參考設計提供 5V 電源 （僅當參考設計連接到 EVM 上時才需要） |

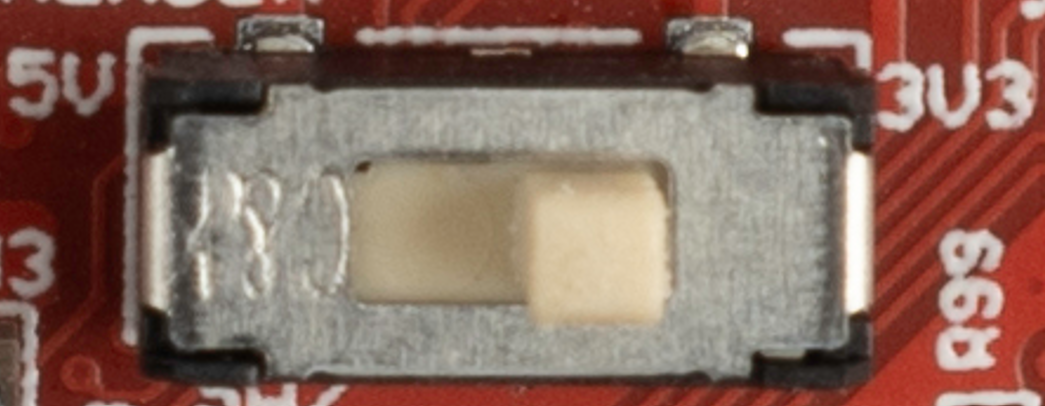

 圖 2-9 SW2 開關 |
| SW3 | 參考設計連接開關 | 關閉：切換為低電平可將參考設計置于刷寫模式（如圖所示） （僅當參考設計連接到 EVM 上時才需要） |

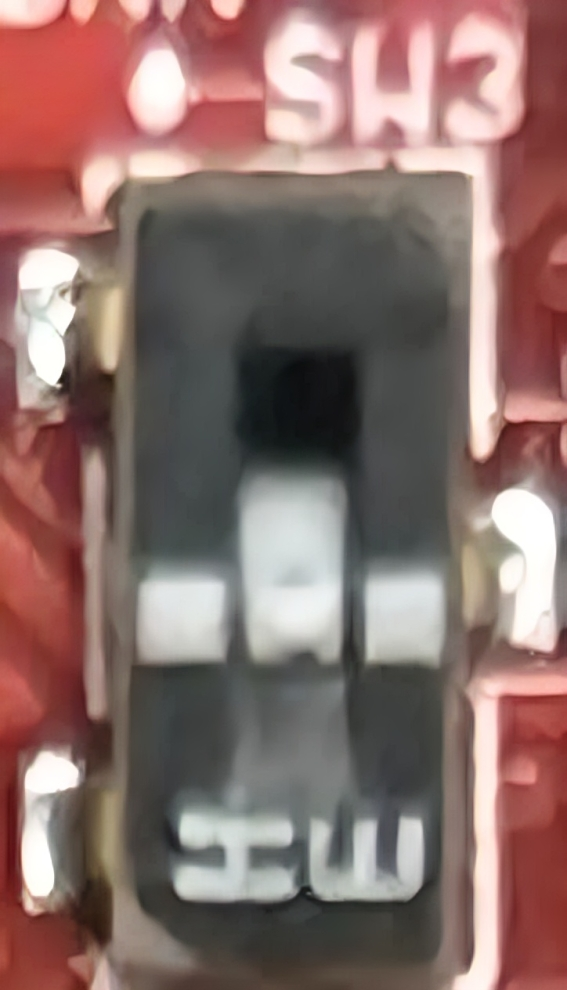

 圖 2-10 SW3 開關 |
表 2-3 提供了 LED 及其用法的列表。
表 2-3 LED 信息
| 參考位號 | 顏色 | 使用 | 說明 | 圖像 |
|---|---|---|---|---|
| D3 | 黃色 | PGOOD | 3V 電源指示 |  圖 2-11 D3 |

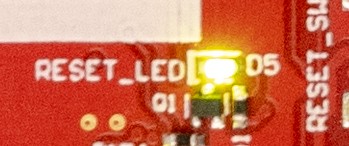

| D5 | 綠色 | nRESET | 此 LED 用于指示 nRESET 引腳的狀態。如果此 LED 亮起，表明器件未復位。只有提供 5V 電源后，此 LED 才會亮起。 |  圖 2-12 D5 |
| D6 | 綠色 | 電源 | 此 LED 表示存在 5V 電源。 |
 圖 2-13 D6 |
| D7 | 綠色 | 用戶 LED | 客戶可編程的用戶 LED。注意：需要通過開關 S3 設置來啟用此功能。 |

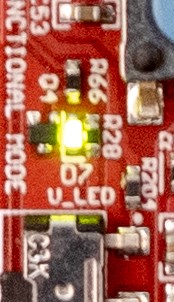

 圖 2-14 D7 |
| D9 | 紅色 | NERROUT | 如果毫米波傳感器器件存在任何硬件錯誤，此 LED 將亮起。 |
 圖 2-15 D9 |
| D10 | 黃色 | FTDI | 如果 USB 處于掛起模式，此 LED 將亮起 |
 圖 2-16 D10 |
