ZHCUBW7A February 2024 – June 2024 UCC57108
3.3 工作臺設置
請按照以下連接過程操作，并可參考圖 4-1。
- 確保在連接之前關閉函數發生器的所有輸出以及電壓源。
- 函數發生器 Ch-A 通道應用于 IN_IN 上。
- 電源：
- 電源 1：正節點連接到 DMM 1 的輸入，DMM 1 的輸出連接到標記為 VCC 的測試點，電源 1 的負節點直接連接到標記為 GND 的測試點。
- 示波器：
- FAULT 信號：將示波器 Ch-1 探頭連接到標記為 FLT to GND 的測試點，優選較小的測量環路。
- IN 信號：將示波器 Ch-2 探頭連接到標記為 IN_IN to GND 的測試點，優選較小的測量環路。
- OUT 信號：將示波器 Ch-3 探頭連接到標記為 Gate to GND 的測試點，優選較小的測量環路。
- VREF 信號：將示波器 Ch-4 探頭連接到標記為 VREF to GND 的測試點，優選較小的測量環路。

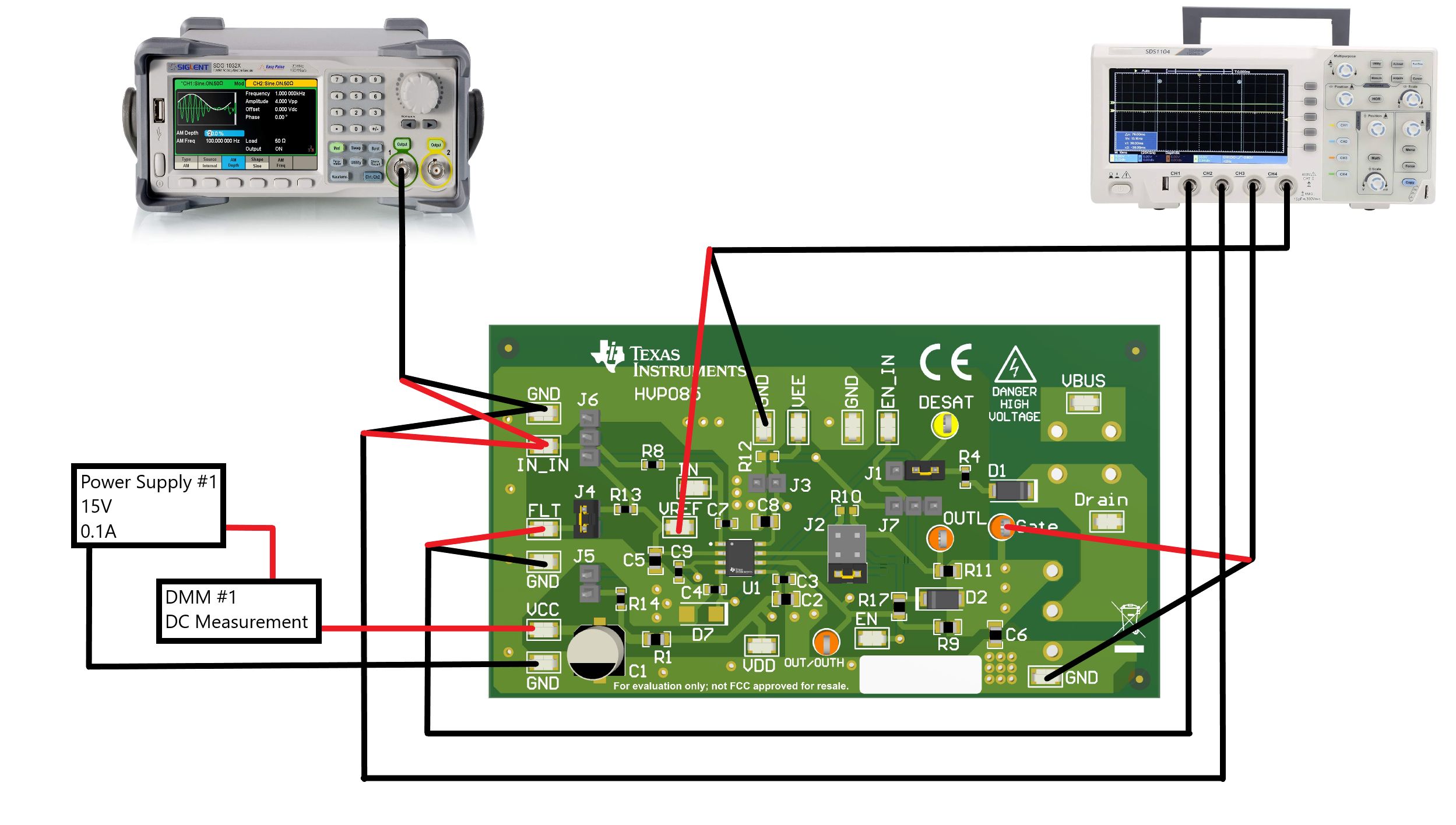

圖 3-1 工作臺設置圖
