2.4 不同 UCC57108 型號的設置
UCC57108EVM 裝有 UCC57108 IC 的雙極電壓 UCC57108B 型號，并具有基于該型號的開箱即用設置。UCC57108 系列器件有另外兩個型號：具有分離輸出的 UCC57108C 和具有使能功能的 UCC57108W。
UCC57108EVM 還支持 UCC57102 IC 器件，這款器件是 UCC57108 IC 的 12.5V UVLO 版本。UCC57102 具有與 UCC57108 相同的型號類型，因此本節中的信息也適用于 UCC57102 IC。更多相關信息、請參閱 UCC5710x-Q1 適用于汽車應用且具有 DESAT 保護功能的高速、低側柵極驅動器 數據表。

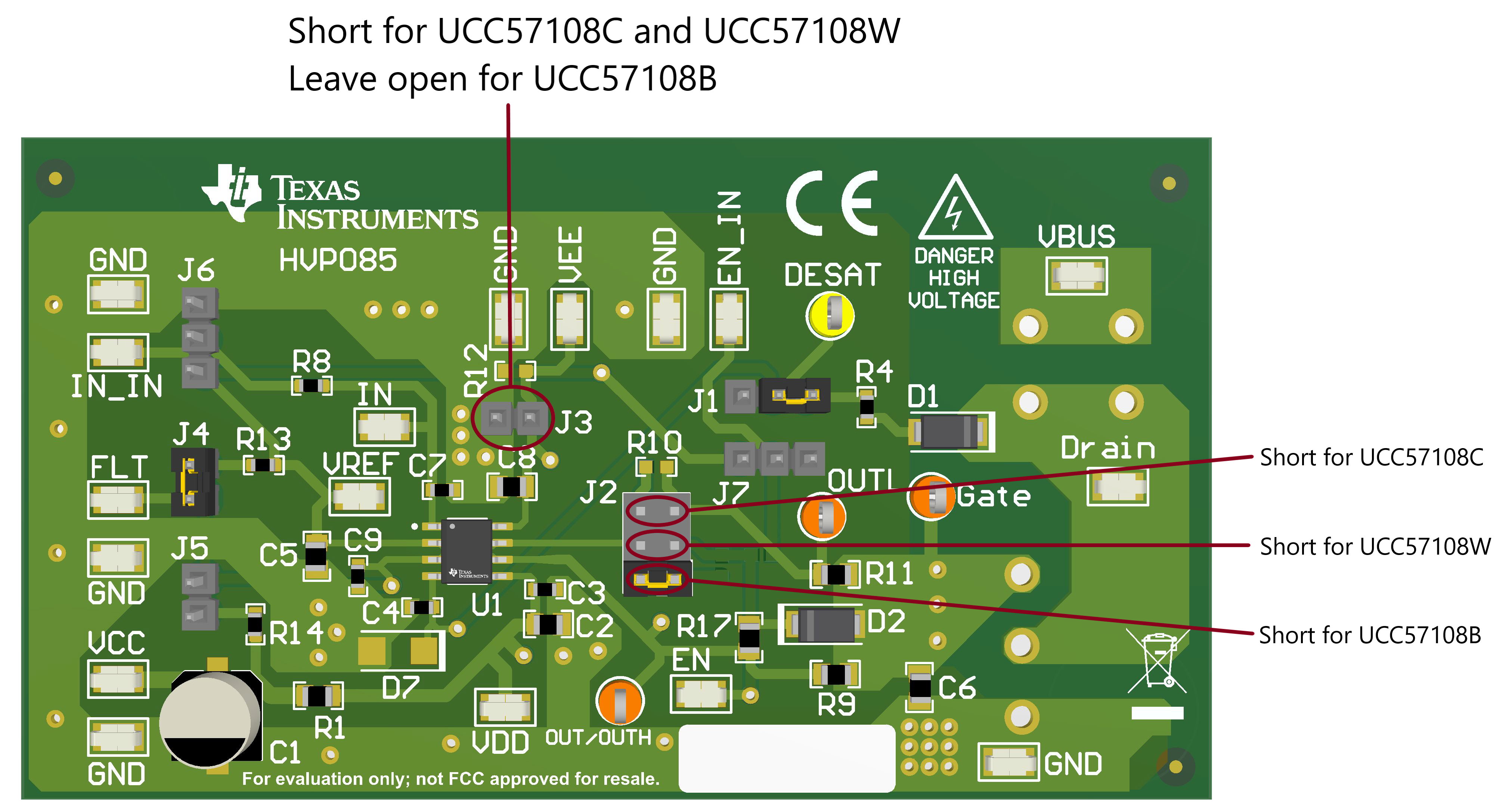

由于每個 UCC57108 型號的引腳排列略有不同，因此，該 EVM 具有跳線以支持不同型號。借助跳線 J2 和 J3，用戶可以在連接器之間進行短接或斷開，具體取決于所使用的器件型號。圖 3-1 顯示了如何為每個 UCC57108 型號配置 J2 和 J3。不要在 J2 上進行多個短接。如果用戶使用的是 UCC57108B 以外的型號，則應該對電阻 R16 進行拆焊。
圖 2-1 每個 UCC57108 IC 型號的跳線 J2 和 J3 選擇除了跳線 J2 和 J3，還可以焊接 0Ω 跳線電阻（R10、R12 或 R16）來實現低寄生效應的短接。該 EVM 開箱即支持 UCC57108B 型號，在電路板上裝有 R16。電阻R10 和 R12 未安裝。如果使用的是其他型號，則必須對 R16 進行拆焊。表 3-4 至表 3-6 展示了每個 UCC57108 型號的 0Ω 跳線電阻的焊接或拆焊指南。
| R10 | R12 | R16 | |
|---|---|---|---|
| UCC57108B | 拆焊 | 拆焊 | 焊料 |
| R10 | R12 | R16 | |
|---|---|---|---|
| UCC57108C | 焊料 | 焊料 | 拆焊 |
| R10 | R12 | R16 | |
|---|---|---|---|
| UCC57108W | 拆焊 | 焊料 | 拆焊 |
