ZHCUBP0 November 2023 DRV8334
1.1 引言
本文檔隨 DRV8334 客戶評估模塊 (EVM) 提供，作為 DRV8334 數據表的補充。本用戶指南詳細介紹了 EVM 的硬件實現。
本文檔旨在用作 DRV8334EVM 和 LAUNCHXL-F280049C 器件的入門指南。本文檔適用于參與設計、實現和驗證 DRV8334 + TMS320F280049C 參考軟件的工程師。
本文檔旨在為用戶提供使用 TMS320F280049C 板評估 DRV8334 器件的指南。本文檔涵蓋了電路板和外部電機/電源之間所需的硬件連接。硬件連接完成后，用戶可以訪問必要的工具和軟件，從而使用在線 GUI 旋轉電機。
此參考軟件包含用于 BLDC 電機控制的具有含傳感器梯形算法的 GuiComposer 軟件。

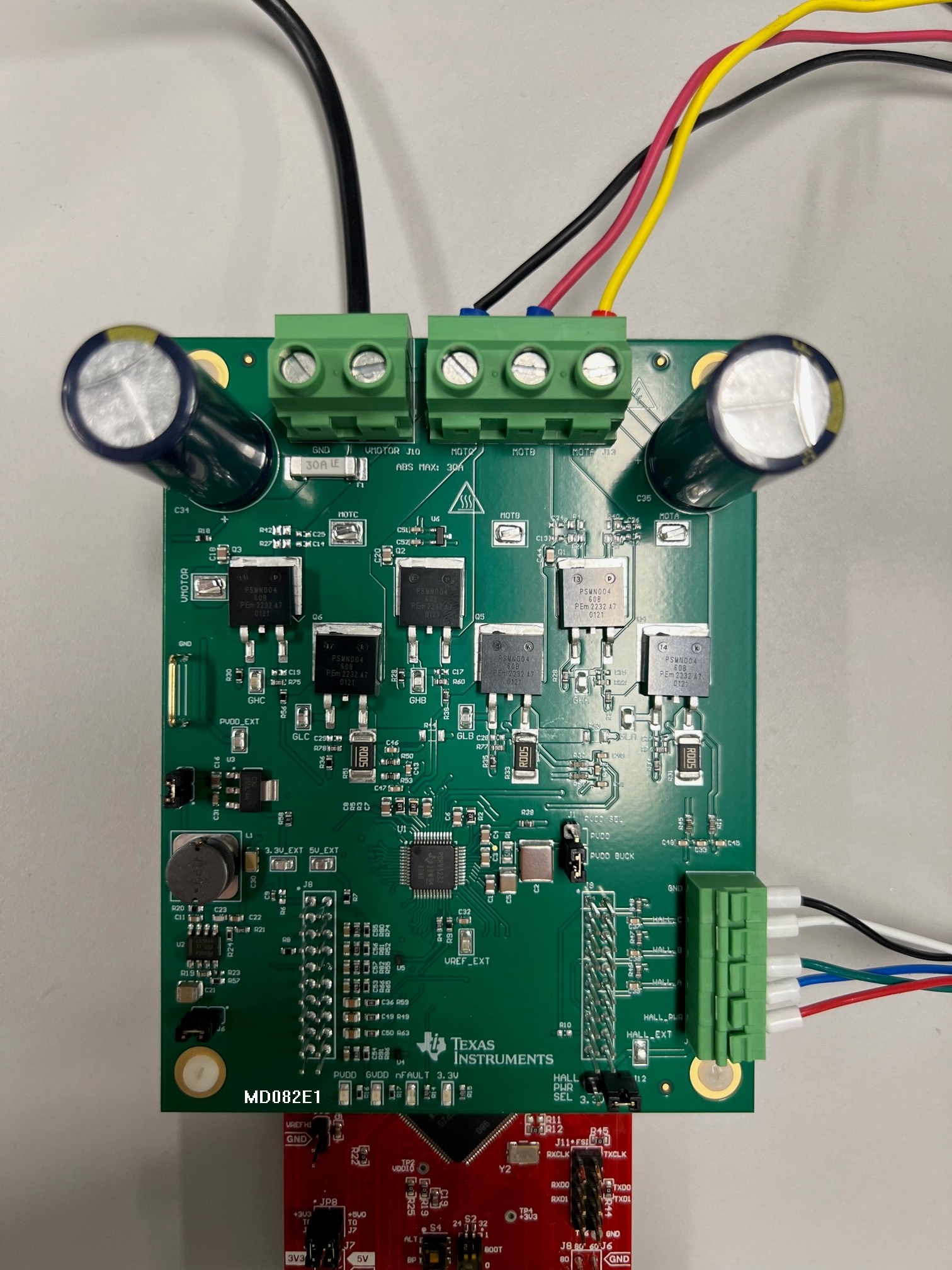

圖 1-1 DRV8334EVM警告： 根據設計，DRV8334EVM 僅可使用必須單獨訂購的 LAUNCHXL-F280049C MCU PCB 進行評估。
警告：
電壓超過數據表中所指定的標準 EVM 額定值可能會導致人身傷害、電擊危險、損壞 EVM 或以上幾種情況。
此外，請勿在不運行時使 EVM 的電源連接保持連接狀態。
警告：
 |
表面高溫 | 接觸會導致燙傷。請勿觸摸。 |
警告：
 | 高壓 | 為安全起見，強烈建議使用具有過壓和過流保護功能的隔離式測試設備。 將電路板連接到火線時可能會觸電。電路板應由專業人員小心處理。 |
