4.1 啟動
ADC3910D125EVM GUI 目前僅支持高達 90MHz 的采樣速率。未來將更新 GUI 以支持全速運行。
- 將帶通濾波 65MHz 時鐘信號連接到 ADC。
- 將帶通濾波 5MHz 模擬輸入信號連接到任一 ADC 輸入。
- 打開 HDC Pro。在打開 GUI 之前，請務必先確保 HSDC Pro 已處于開啟狀態。

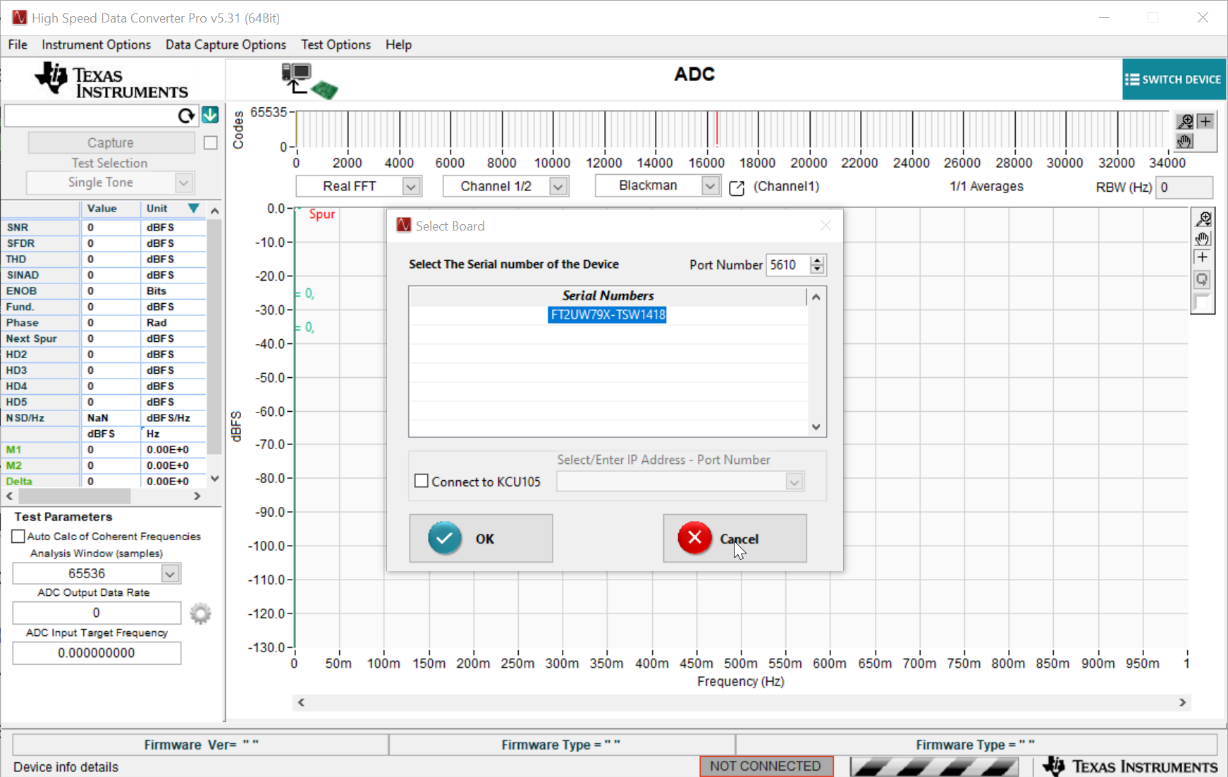

- 當系統提示連接到電路板時，請點擊“取消”。

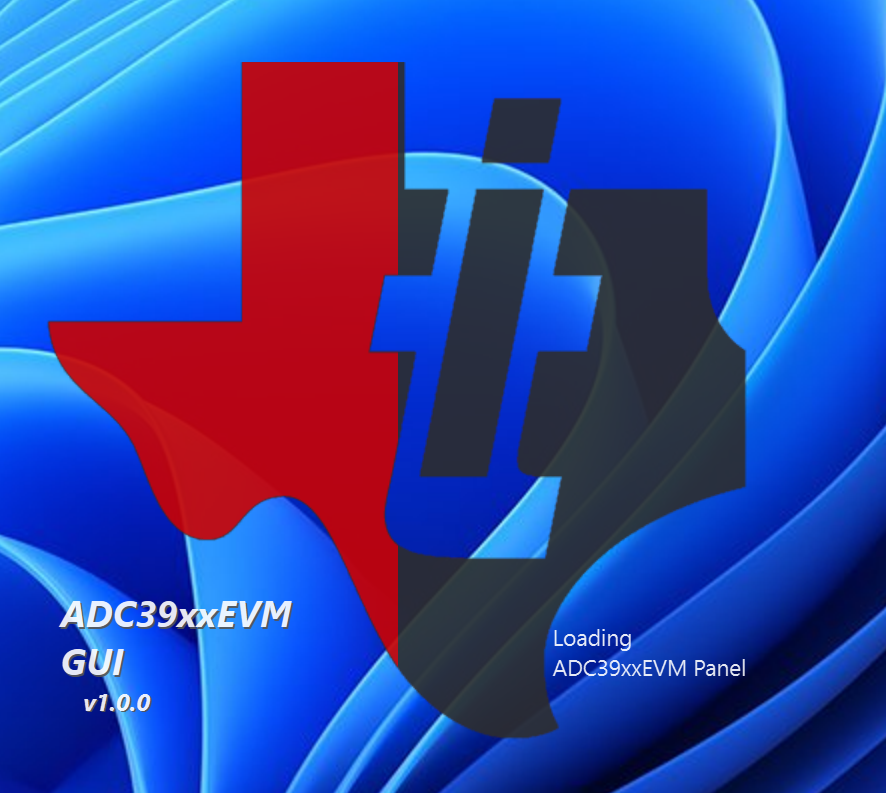

圖 4-1 取消在 HSDC Pro 中選擇電路板 - 打開 ADC39xxEVM GUI，并等待該界面與 ADC3910D125EVM 和 TSWDC155EVM 進行連接。此過程最長需要 30 秒。

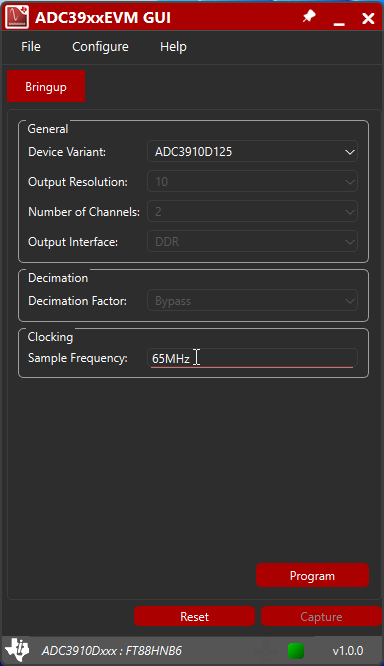

圖 4-2 打開 ADC39xxEVM GUI - GUI 打開后，將采樣頻率設置為 65MHz。

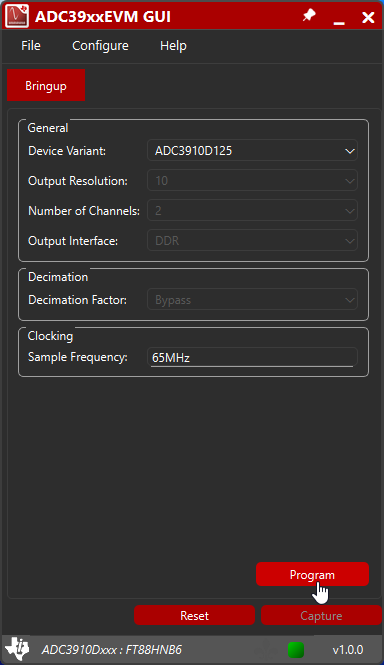

圖 4-3 在 ADC39xxEVM GUI 中設置采樣頻率 - 點擊“程序”按鈕來對 ADC 和 FPGA 進行編程。此過程最長需要 30 秒。

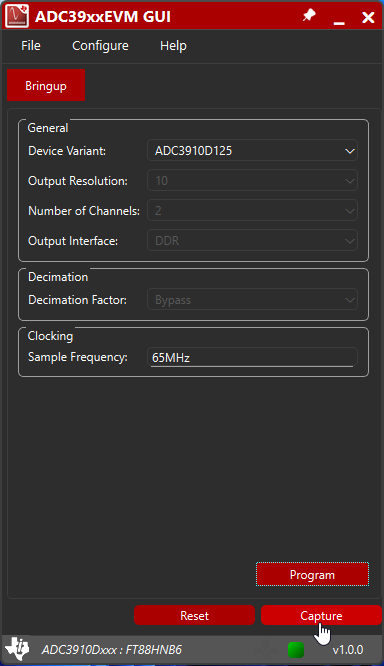

圖 4-4 使用 ADC39xxEVM GUI 對 ADC 進行編程 - 編程完成后，“采集”按鈕將變?yōu)橐褑⒂脿顟B(tài)。點擊“采集”按鈕以在 HSDC Pro 中采集數據。此過程可能需要幾秒時間。
圖 4-5 使用 ADC39xxEVM GUI 采集 ADC 數據 - 采集數據后，HSDC Pro 中會顯示 FFT，您可以在其中查看器件的性能。有關 HSDC Pro 的更多功能和特性，請參閱 HSDC Pro 用戶指南。

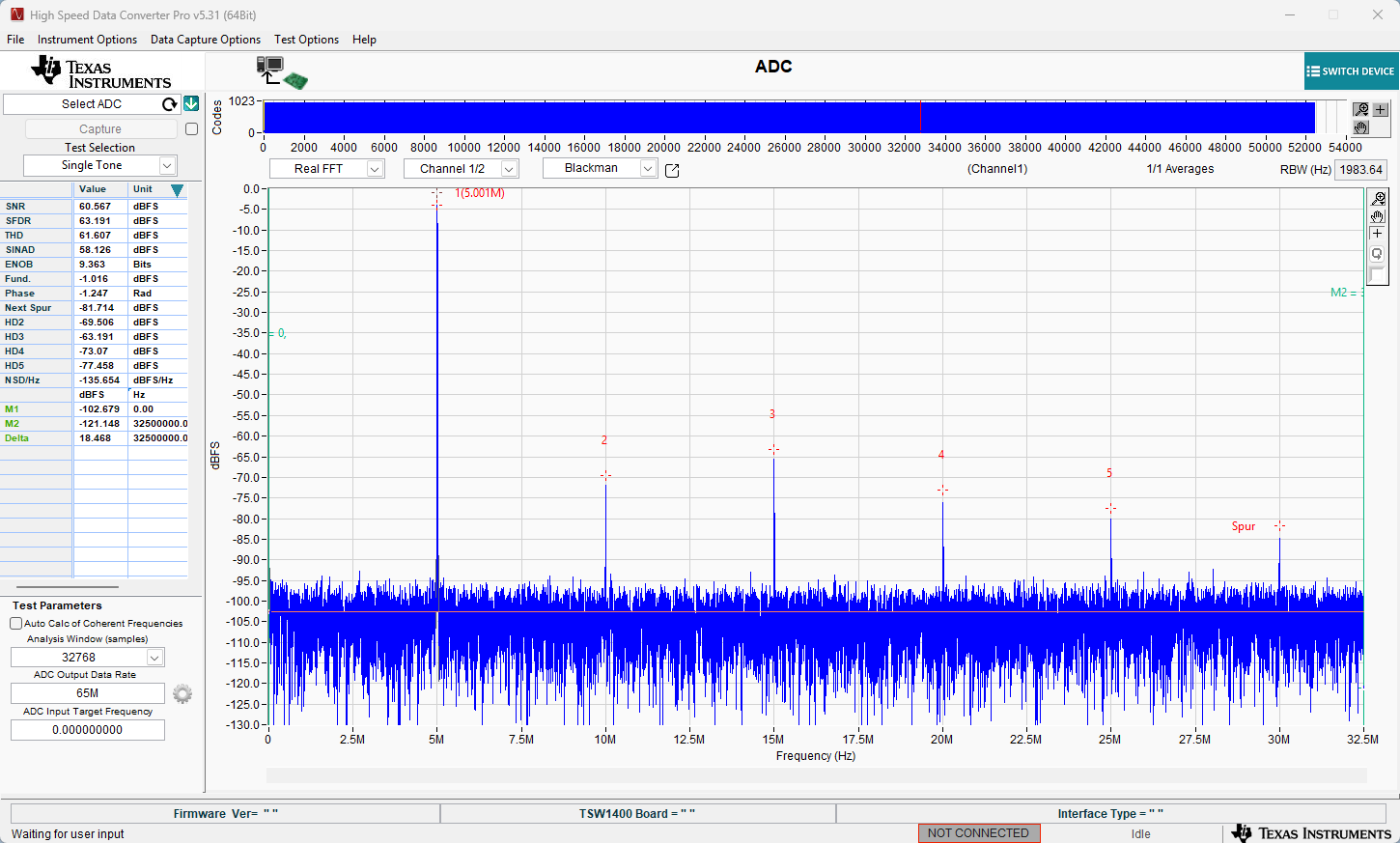

圖 4-6 在 HSDC Pro 中查看采集的數據
