2.4 硬件設置
- 使用 FMC 連接器將 ADC3910D125EVM 連接到 TSWDC155EVMEVM。
- 將 FTDI 軟件狗通過 ADC3910D125EVM 的 J2 接口連接到該設備上。
- 將隨 TSWDC155EVMEVM 提供的 JTAG 軟件狗連接到 TSWDC155EVM 的 JTAG 連接器上。
- 請確保 TSWDC155EVM 上的跳線 J2 將插在引腳 1 和 2 之間。
- 使用隨附的電源線將 +12V 電源連接到 ADC3910D125EVM 的直流桶形插孔連接器。
- 將 Mini USB 數據線從 PC 連接到安裝在 ADC3910D125EVM 上的 FTDI 軟件狗。
- 將 USB C 數據線從 PC 連接到 TSWDC155EVM 的 USB C 連接器上。
- 將 Micro USB 數據線從 PC 連接到已連接至 TSWDC155EVM 的 JTAG 軟件狗
- 將帶通濾波時鐘信號源連接到 ADC3910D125EVM 帶有 J7 標記的 CLK。
- 將帶通濾波模擬輸入源分別連接到 ADC3910D125EVM 上標記為 INAP 和 INBp 的 J8 和/或 J10。

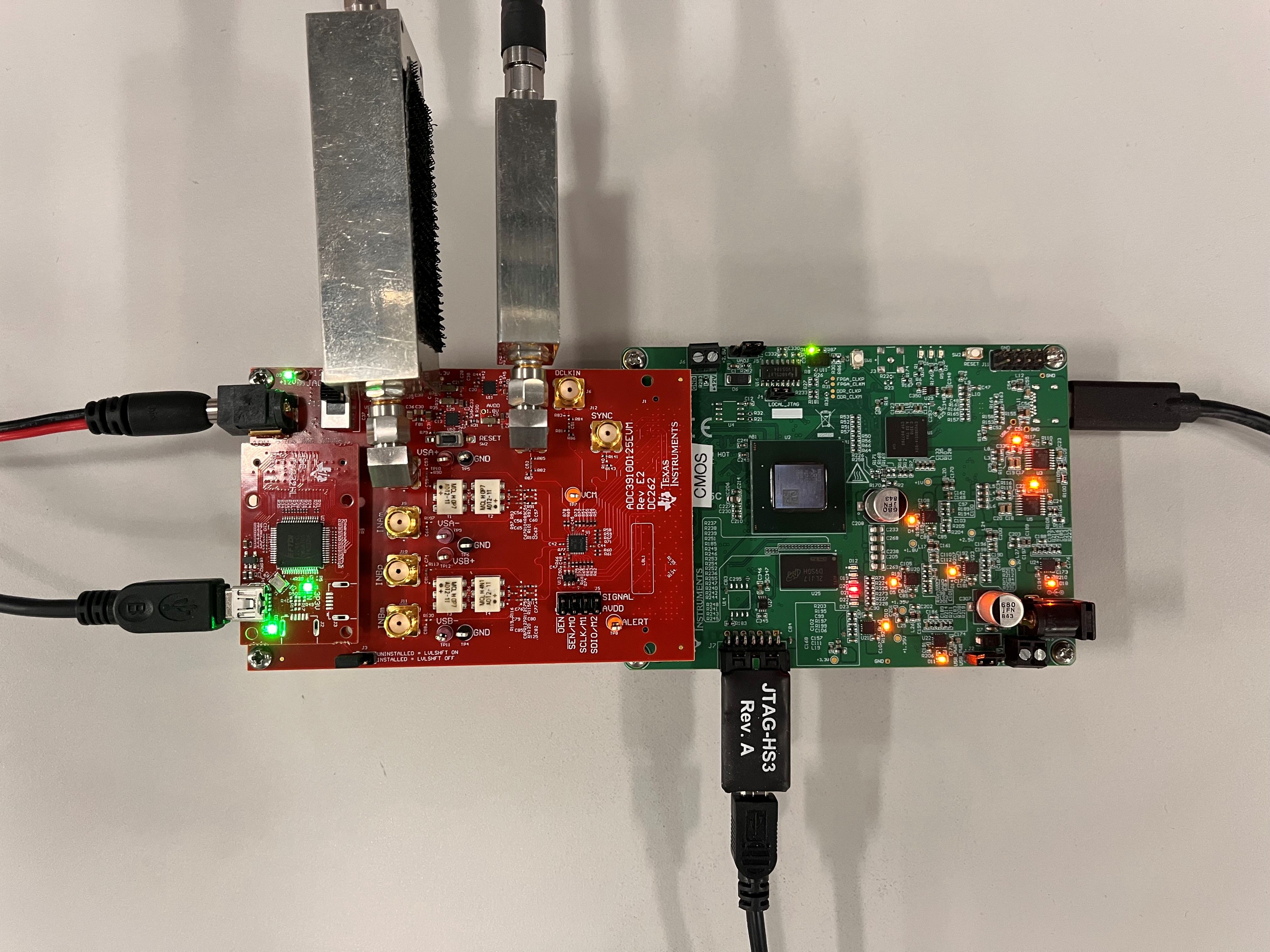

如果正確執行了上述所有步驟，則最終設置如下所示：
圖 2-4 ADC3910D125EVM 的最終設置
