ZHCUBL0A December 2023 – August 2024 DS320PR410
2.11 快速入門指南（SMBus/I2C 輔助模式）
- 通過將器件的 MODE 引腳設置為 L2 電平，將所有器件配置為在 SMBus 輔助模式下運行。這可通過在 J1 L2 位置放置一個分流器來實現。
- 通過按以下布局方式放置分流器，為每個器件設置唯一的 SMBus 從地址：
- 在 J15 連接器上，針對所有下游器件（DS1、DS2、DS3 和 DS4）將分流器放置于 L0 位置，以設置每個下游 DS320PR410 的 ADDR1 電平。
- 在 J16 連接器上，針對 DS1 將分流器放置在 L0 位置，針對 DS2 將分流器放置在 L1 位置，針對 DS3 將分流器放置在 L2 位置，針對 DS4 將分流器放置在 L3 位置，以設置每個下游 DS320PR410 的 ADDR0 電平。
- 在 J27 連接器上，針對所有上游器件（US1、US2、US3 和 US4）將分流器放置在 L1 位置，以設置每個上游 DS320PR410 器件的 ADDR1 電平。
- 在 J28 連接器上，針對 US1 將分流器放置在 L0 位置，針對 US2 將分流器放置在 L1 位置，針對 US3 將分流器放置在 L2 位置，針對 US4 將分流器放置在 L3 位置，以設置每個上游 DS320PR410 的 ADDR0 電平。
- 上述排列將 DS320PR410 器件的 7 位 SMBus 從地址設置為：
- DS1：0x18
- DS2：0x1A
- DS3：0x1C
- DS4：0x1E
- US1：0x20
- US2：0x22
- US3：0x24
- US4：0x26
- 將分流器從引腳 1-2 移至 J17-J24、J29-J36 上的引腳 2-3，以將雙功能轉接驅動器引腳連接到 SMBus/I2C 總線。有關雙功能引腳的指導，請參閱表 2-7。
- 確保所有器件的 PWDN 引腳均拉至 GND。這是通過在引腳 5-6 之間（PWDN 和 GND）的 J4 上放置一個分流器來實現的。或者，對于 PCIe 邊帶信號控制，PWDN 引腳可由 PCIe Present (PRSNT1#) 信號驅動，方法是讓 J4 開路并在 J6 的引腳 1 和 2 之間放置一個分流器，或通過在 J4 的引腳 3-4 之間放置一個分流器并讓 J6 保持開路而由反相 PCIe 復位 (PERST#) 信號驅動。
- 使用 J38（USB2ANY 的分流位置 1-2 或 Aardvark 的分流位置 2-3）選擇適當的適配器。請確保為您的適配器選擇了正確的分流器設置。否則，存在損壞 EVM 的風險。
- 將 USB2ANY 適配器或 Aardvark 適配器連接到 J3（請注意，DS320PR410-RSC-EVM 均未提供這兩種適配器）。
- 安裝最新的 SigCon Architect 應用程序和 DS320PR410 配置文件。請聯系當地的 FAE 以獲取下載說明。
- 將 EVM 插入 PCIe x16 服務器主板插槽。在安裝 EVM 或配置為熱插拔操作之前，確保主板已斷電。
- 將兼容的 PCIe 端點卡安裝到 EVM 的跨接連接器中。
- 為主板上電。
- 啟動 SigCon Architect 應用程序。
- 選擇 DS320PR410 配置頁面，然后點擊 Apply 框以啟用器件配置文件。如有必要，在 Edit Device Addresses 框中編輯器件 SMBus 地址，然后點擊 Apply。

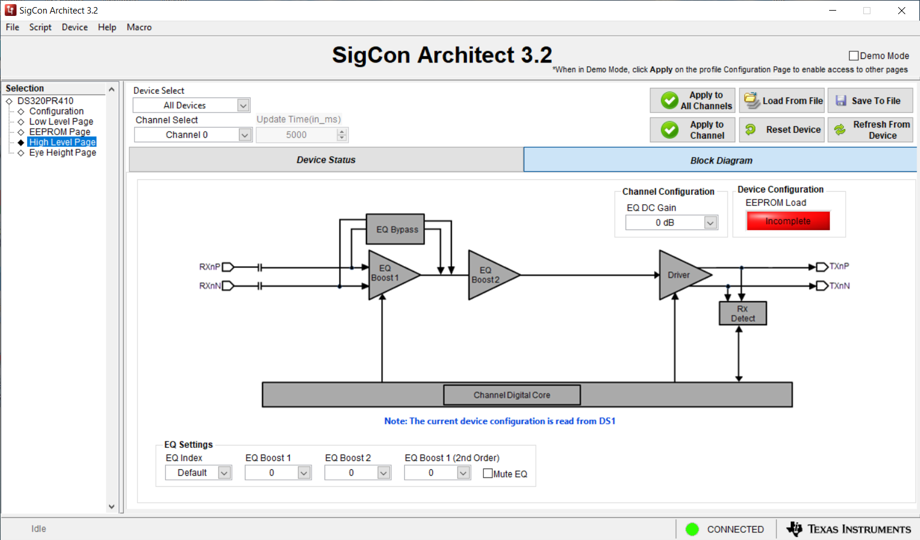

- 在 DS320PR410 的“High Level Page”中，選擇 Block Diagram，如圖 2-1 所示。
- 選擇所需的 EQ 設置。
- 選擇要應用所選設置的器件，然后點擊 Apply to All Channels。注： 要觀察已編程的 DS320PR410 EQ 設置對 PCIe 通道性能（通道裕度、BER 等）的影響，必須通過切換 PERST# 或執行熱復位（無需斷開 DS320PR410 的電源）來重新訓練 PCIe 鏈路。
圖 2-1 SigCon Architect DS320PR410 的“High-Level Page”
